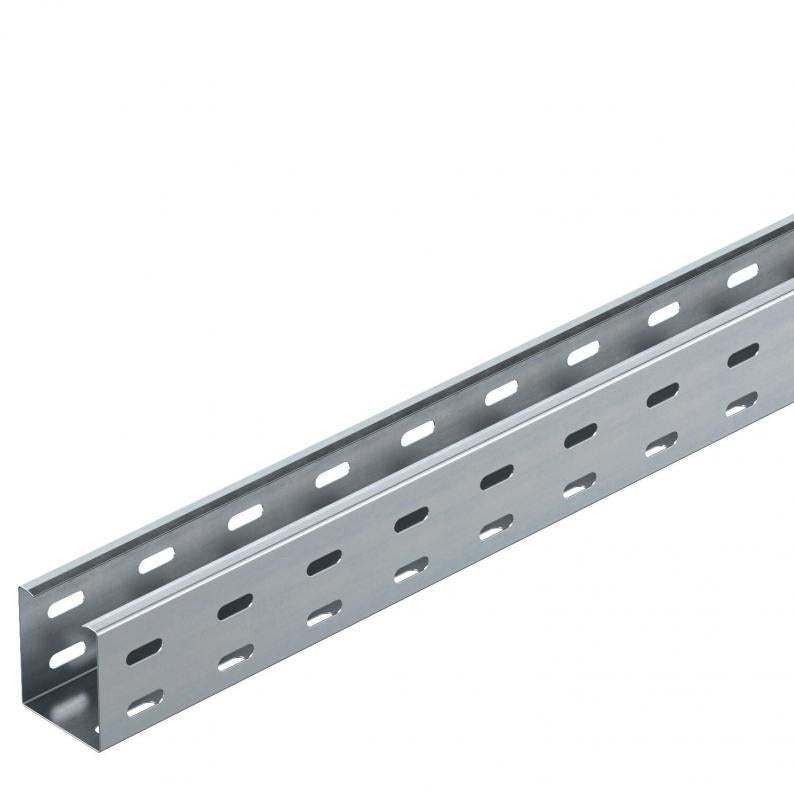

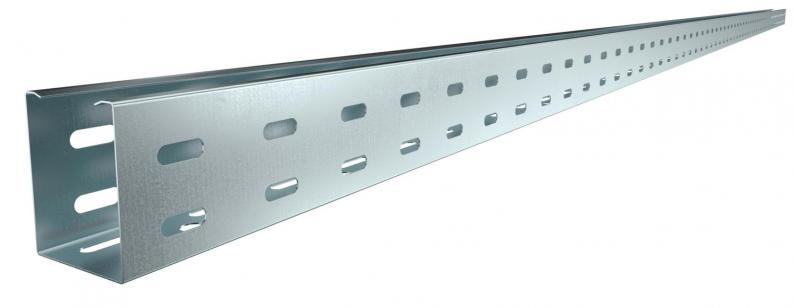

Bandeja portacables RKS 60 FS perforada
Tipo RKS 605 FS
|Código 6047600
|EAN 4012196662159
Código / Tipo
6047600 / RKS 605 FS
Longitud
3000 mm
Ancho
50 mm
Mantenimiento de función
no
Espesor de chapa
0,75 mm
Superficie
Galvanizado en banda
Material
Acero
Ud. mín. envase: 3 m
3m
m
Descripción
RKS 60 = sistema rápido de bandejas portacables Magic de ala 60 mm (placa base no acanalada).
Tapa ajustada con tornillo giratorio: tipo AZDMD 50.
Tapa ajustada con tornillo giratorio: tipo AZDMD 50.
Bandeja portacables con perforación de suelo y lateral continua y orificio central (Ø11 mm) en el suelo para fijaciones adicionales.
Datos técnicos

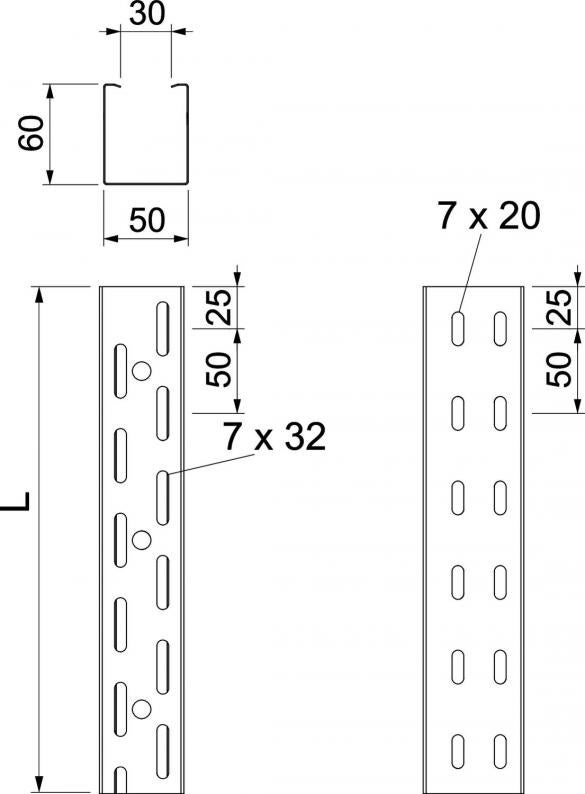

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 50 mm |
| Altura | 60 mm |
| Medida L | 3000 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | sin unión |
| Tipo vano ancho | no |
| Sección efectiva | 30 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 0,75 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 3000 mm² |
| Con tapa | no |
| Tamaño | 60x50 |
| Conforme a ROHS | sí |
| Orificios de la base | 7 x 32 |
| Dimensión | 60x50x3000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Atornillado |
| Serie de productos | Serie RKS |
Cargas
| Distancia de sujeción 1,0 m | 2 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,8 kN/m |
| Distancia de sujeción 2,0 m | 0,5 kN/m |
| Distancia de sujeción 2,5 m | 0,35 kN/m |
| Distancia de sujeción 3,0 m | 0,15 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
2,3375 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 2,3375 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 2,3375 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
