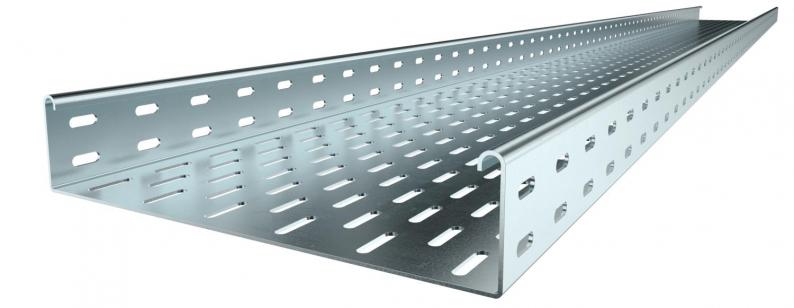

Bandeja portacables EKS 60 FS
Tipo EKS 630 FS
|Código 6056326
|EAN 4012196389834
Código / Tipo
Longitud
Ancho
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
EKS 60 = sistema de bandejas portacables extra pesadas de ala 60 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Las uniones rectas se piden por separado.
Datos técnicos

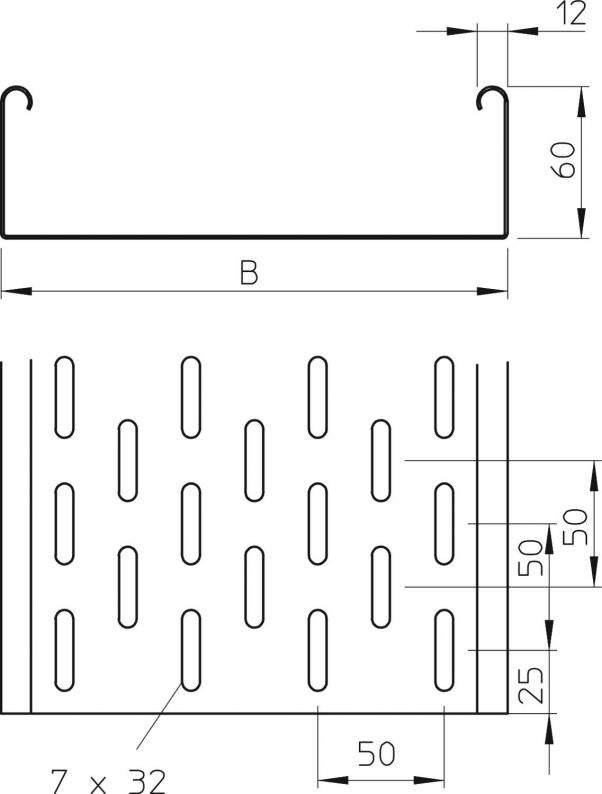

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 300 mm |
| Altura | 60 mm |
| Medida B | 300 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | sin unión |
| Tipo vano ancho | no |
| Sección efectiva | 178 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 2 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 17800 mm² |
| Con tapa | no |
| Tamaño | 60 x 300 |
| Conforme a ROHS | sí |
| Dimensión | 60x300x3000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Atornillado |
| Serie de productos | Serie EKS |
Cargas
| Distancia de sujeción 1,5 m | 2,6 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,7 kN/m |
| Distancia de sujeción 2,5 m | 1,4 kN/m |
| Distancia de sujeción 3,0 m | 0,95 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
17,5565 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 17,5565 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 17,5565 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor de chapa
Superficie
Material
Código
EKS 610 FS
3000
100
no
2
Galvanizado en banda
Acero
6056148
EKS 620 FS
3000
200
no
2
Galvanizado en banda
Acero
6056229
EKS 630 FS
3000
300
no
2
Galvanizado en banda
Acero
6056326
EKS 640 FS
3000
400
no
2
Galvanizado en banda
Acero
6056423
EKS 650 FS
3000
500
no
2
Galvanizado en banda
Acero
6056520
EKS 660 FS
3000
600
no
2
Galvanizado en banda
Acero
6056628
Ancho

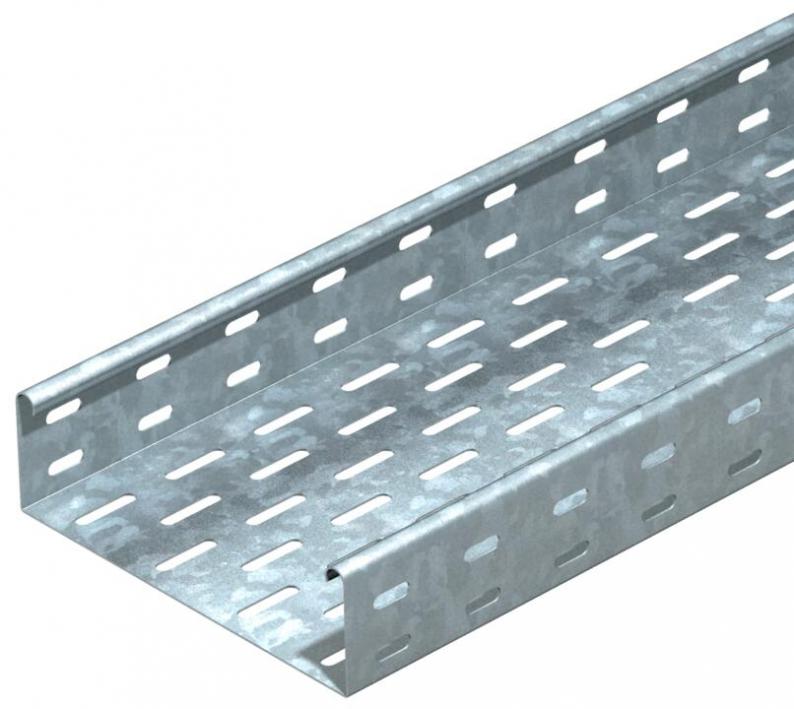

EKS 610 FS
Código
6056148
Longitud
3000
Ancho
100
Mantenimiento de función
no
Espesor de chapa
2
Superficie
Galvanizado en banda
Material
Acero
EKS 620 FS
Código
6056229
Longitud
3000
Ancho
200
Mantenimiento de función
no
Espesor de chapa
2
Superficie
Galvanizado en banda
Material
Acero
EKS 630 FS
Código
6056326
Longitud
3000
Ancho
300
Mantenimiento de función
no
Espesor de chapa
2
Superficie
Galvanizado en banda
Material
Acero
EKS 640 FS
Código
6056423
Longitud
3000
Ancho
400
Mantenimiento de función
no
Espesor de chapa
2
Superficie
Galvanizado en banda
Material
Acero
EKS 650 FS
Código
6056520
Longitud
3000
Ancho
500
Mantenimiento de función
no
Espesor de chapa
2
Superficie
Galvanizado en banda
Material
Acero
EKS 660 FS
Código
6056628
Longitud
3000
Ancho
600
Mantenimiento de función
no
Espesor de chapa
2
Superficie
Galvanizado en banda
Material
Acero
