Escuadra TP para pared y techo FS
Tipo TPD 145 FS
|Código 6363806
|EAN 4012196198610
Código / Tipo
Ancho
Altura
Para ancho máx.
F en kN pared
F en kN techo
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

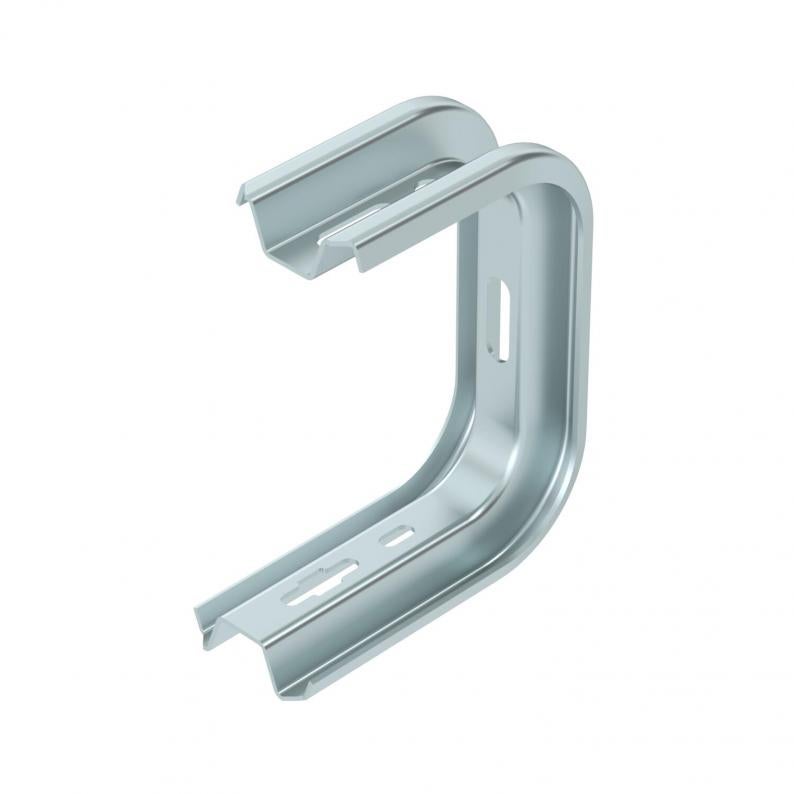

Escuadra de pared/techo TP para la fijación universal de construcciones.
Importante. Si el soporte se fija directamente a la pared o al techo, por razones de estabilidad se instala siempre una pieza distanciadora DS 4.
Datos técnicos

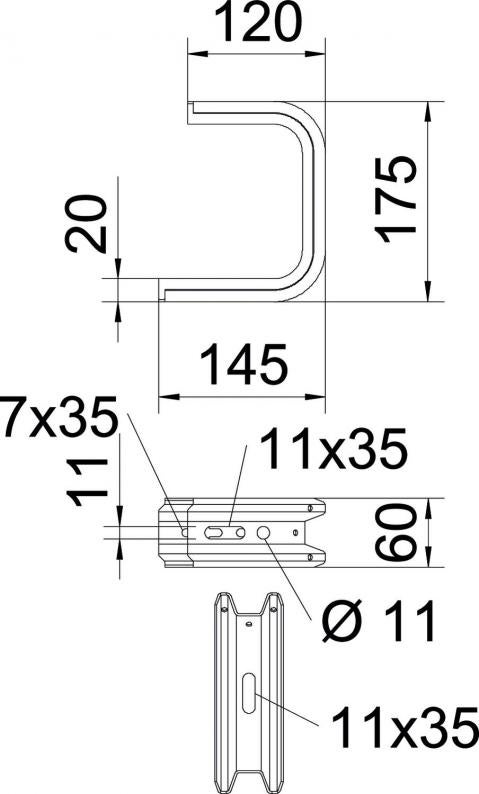

Dimensiones
| Longitud | 145 mm |
|---|---|
| Ancho | 145 mm |
| Altura | 60 mm |
| Medida B | 145 mm |
| Medida H | 175 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Para ancho mín. | 100 |
| Para ancho máx. | 100 mm |
| Ajustable | no |
| Apropiado para bandeja de rejilla | sí |
| Apropiado para bandeja de escalera | sí |
| Apropiado para bandeja portacables | sí |
| Versión | Perfil de suspensión (estribo C) |
| Conforme a ROHS | sí |
| F en kN pared | 1,4 kN |
| F en kN techo | 1,3 kN |
| Dimensión | B145mm |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie TP |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
1,2184 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 1,2184 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,2184 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
FRSB 6x12 F
6406122
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 6406122
Tornillo de cabeza rebajada con tuerca combinada FTipo
FRSB 6x12 F
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (3)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (2)
Modelos
Tipo
Ancho
Altura
Para ancho máx.
F en kN pared
F en kN techo
Color
Código
TPD 145 FS
145
60
100
1,4
1,3
zinc
6363806
TPD 245 FS
245
60
200
0,87
0,8
zinc
6363814
TPD 345 FS
345
60
300
0,55
0,5
zinc
6363822
TPD 445 FS
445
60
400
0,45
0,35
zinc
6363826
TPD 545 FS
545
60
500
0,35
0,25
zinc
6363829
Ancho
Para ancho máx.
F en kN pared
F en kN techo
TPD 145 FS
Código
6363806
Ancho
145
Altura
60
Para ancho máx.
100
F en kN pared
1,4
F en kN techo
1,3
Color
zinc
TPD 245 FS
Código
6363814
Ancho
245
Altura
60
Para ancho máx.
200
F en kN pared
0,87
F en kN techo
0,8
Color
zinc
TPD 345 FS
Código
6363822
Ancho
345
Altura
60
Para ancho máx.
300
F en kN pared
0,55
F en kN techo
0,5
Color
zinc
TPD 445 FS
Código
6363826
Ancho
445
Altura
60
Para ancho máx.
400
F en kN pared
0,45
F en kN techo
0,35
Color
zinc
TPD 545 FS
Código
6363829
Ancho
545
Altura
60
Para ancho máx.
500
F en kN pared
0,35
F en kN techo
0,25
Color
zinc
