Escuadra TP para pared o perfil FT

Escuadra TP para pared o perfil FT

Tipo TPSAG 245 FT
|
Código 6366139
|
EAN 4012195076971
Mostrar todas las versiones
Código / Tipo
Ancho
F en kN

Ud. mín. envase: 1 Unidad

Unidad

Descripción

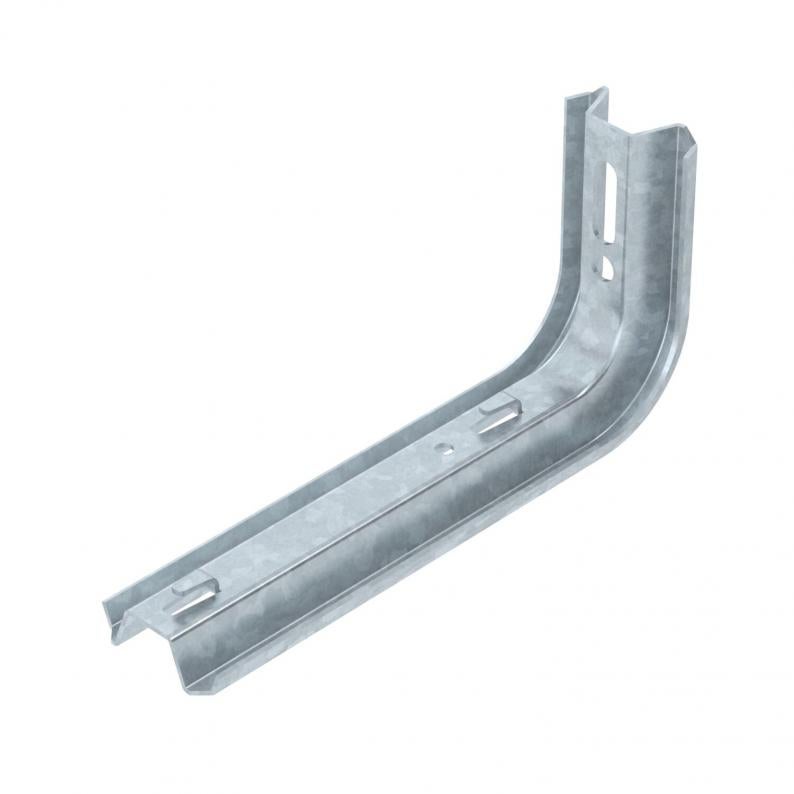

Escuadra TP con grapas.

Si la escuadra se fija directamente al techo o se atornillan los perfiles contra el refuerzo frontal, debe instalarse una pieza distanciadora DS 4 por razones de estabilidad.

  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Perfil colgante TP escuadra y soporte
  • Bandeja de rejilla, ala 35 mm
  • Bandeja de rejilla, ala 55 mm
  • Componente de fácil montaje
  • Declaración de protección medioambiental (EPD)
  • Huella de CO₂ (PCF)

Datos técnicos

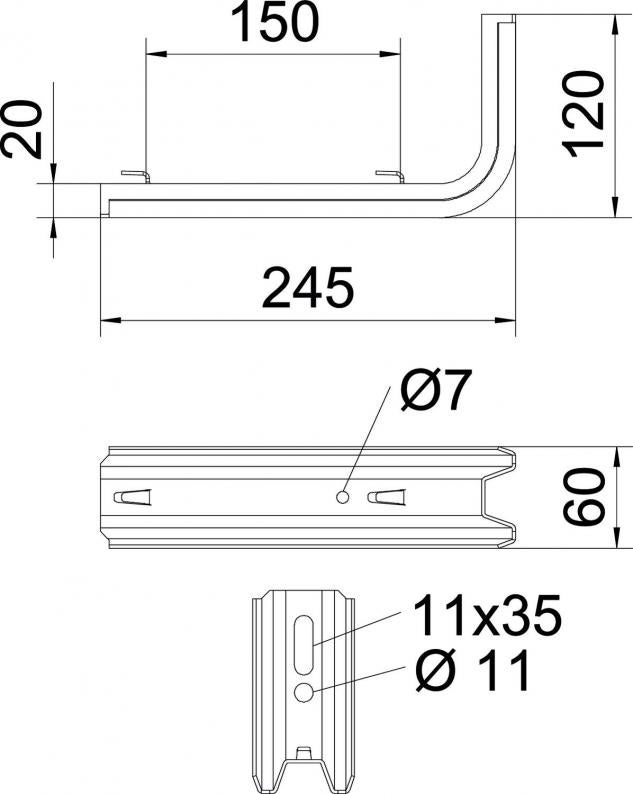

Dimensiones

Longitud245 mm
Ancho60 mm
Altura120 mm
Medida L245 mm
Medida B60 mm
Medida H120 mm
Medida W150 mm

Datos técnicos

Mantenimiento de funciónno
Acero inoxidable, barnizadono
Para ancho mín.200
Para ancho máx.200 mm
VersiónEscuadra de pared/perfil
Conforme a ROHSsí
F en kN0,9 kN
DimensiónB245mm
SuperficieGalvanizado por inmersión en caliente
MaterialAcero
Colorzinc
Serie de productosSerie TP
Diagrama de carga escuadra TPSAG

Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.

Carga admisible de la escuadra kN sin carga humana

Distancia entre los apoyos en m

Datos medioambientales

1,0327 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Huella de CO2 (GWP) Cradle-to-Gate1,0327 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)1,0327 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared UnitPieza
Declared Unit Quantity1
EPD verificadosí
Fecha de caducidad EPD10.07.2029
Número de declaración EPDEPD-KTO-17.0
Norma EPD / norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Accesorios

Accesorios de montaje

Código 6364625

Tapón protector
Tipo
TPS KS OR

Ud. mín. envase: 10 Unidad

Unidad

Código 6416586

Pieza distanciadora FT
Tipo
DS 4 FT

Ud. mín. envase: 20 Unidad

Unidad

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (2)

Modelos

Ancho
F en kN
TPSAG 145 FT
Código
6366131
Ancho
120
F en kN
1,5
Color
zinc
TPSAG 195 FT
Código
6366135
Ancho
120
F en kN
1
Color
zinc
TPSAG 245 FT
Código
6366139
Ancho
60
F en kN
0,9
Color
zinc
TPSAG 345 FT
Código
6366143
Ancho
60
F en kN
0,55
Color
zinc
