Escuadra para pared y perfil AW 15 A4
Tipo AW 15 31 A4
|Código 6392024
|EAN 4012196817757
Código / Tipo
Ancho
F en kN
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

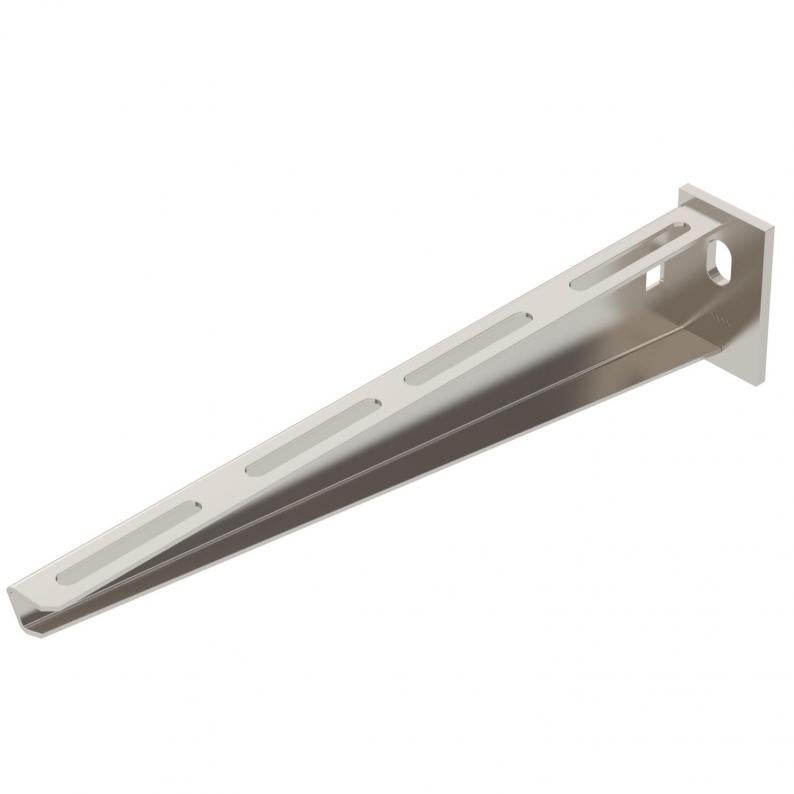

Escuadra de pared/perfil, con cabeza soldada.
Fijación de la escuadra en el perfil en U a partir de un ancho de 400 mm usando tornillo de cabeza hexagonal a ambos lados del soporte. Utilice para ello la pieza distanciadora adecuada.
Datos técnicos
Dimensiones
| Longitud | 40 mm |
|---|---|
| Ancho | 310 mm |
| Altura | 65 mm |
| Medida A | 40 mm |
| Medida B | 310 mm |
| Medida H | 65 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Acero inoxidable, barnizado | sí |
| Ángulo mín. | 90 mm |
| Ángulo máx. | 90 mm |
| Diámetro del agujero | 11 mm |
| Versión | Escuadra de pared/perfil |
| Conforme a ROHS | sí |
| F en kN | 1,5 kN |
| Dimensión | B310mm |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4571 |
| Color | acero inoxidable |
| Serie de productos | Serie AW 15 |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
2,4841 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 2,4841 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,4841 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
FRSB 6x12 A4
6406142
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 6406142
Tornillo de cabeza rebajada con tuerca combinada A4Tipo
FRSB 6x12 A4
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Ancho
F en kN
Color
Código
AW 15 11 A4
110
1,5
acero inoxidable
6392008
AW 15 21 A4
210
1,5
acero inoxidable
6392016
AW 15 31 A4
310
1,5
acero inoxidable
6392024
AW 15 41 A4
410
1,5
acero inoxidable
6392032
AW 15 51 A4
510
1,5
acero inoxidable
6392040
AW 15 61 A4
610
1,5
acero inoxidable
6392059
Ancho
AW 15 11 A4
Código
6392008
Ancho
110
F en kN
1,5
Color
acero inoxidable
AW 15 21 A4
Código
6392016
Ancho
210
F en kN
1,5
Color
acero inoxidable
AW 15 31 A4
Código
6392024
Ancho
310
F en kN
1,5
Color
acero inoxidable
AW 15 41 A4
Código
6392032
Ancho
410
F en kN
1,5
Color
acero inoxidable
AW 15 51 A4
Código
6392040
Ancho
510
F en kN
1,5
Color
acero inoxidable
AW 15 61 A4
Código
6392059
Ancho
610
F en kN
1,5
Color
acero inoxidable
