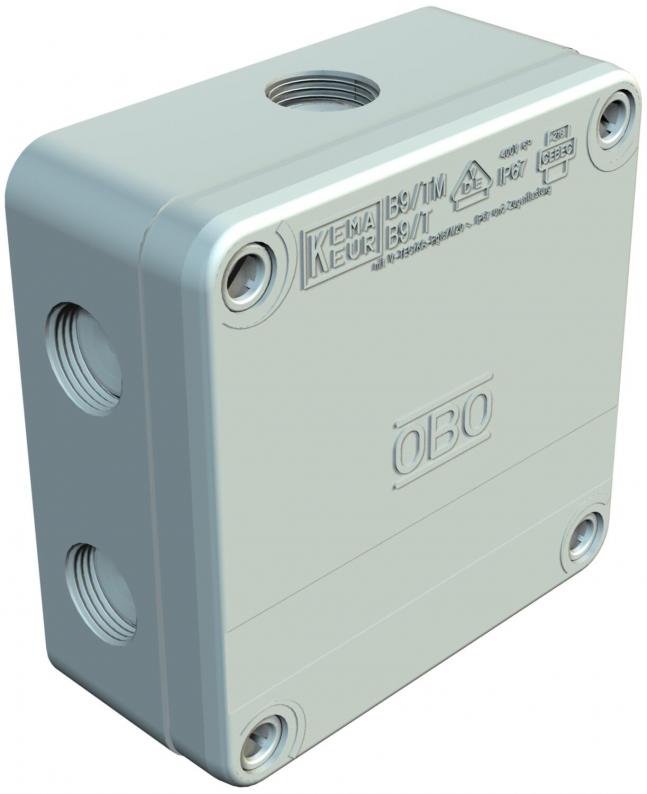

Caja de derivación de cables B 9 T, membrana pasante, con listón de fijación, métrica
Tipo B 9 T M 5
|Código 2001845
|EAN 4012195541936
Código / Tipo
2001845 / B 9 T M 5
Medidas interiores
98x98x40 mm
Número de entradas
9
Clase de protección
IP67
Color
Gris claro, RAL 7035
Ud. mín. envase: 5 Unidad
5Unidad
Unidad
Descripción
La caja de derivación B9/T... está compuesta de dos componentes de plástico distintos libres de halógenos. Tiene 8 entradas roscadas con membranas de perforación (7 x M20 lateral y 1 x PG16 en la base) y una entrada de membrana en la base para diámetro de cable hasta 15 mm.
Si se utilizan prensaestopas (descarga de tracción adicional) no es necesario retirar la membrana (con lo que se ahorra tiempo). Grado de protección IP67 con membrana de perforación y con prensaestopas sin retirar la membrana.
Tensión nominal 400 V, sección nominal 4 - 6 mm².
La tapa se atornilla con 4 cierres rápidos preensamblados y cautivos (180°) y puede precintarse.
Los orificios de fijación constan además de un componente plástico blando para diámetros de tornillo de 5 mm (distancia 75 mm). Medidas interiores 98x98x40
Si se utilizan prensaestopas (descarga de tracción adicional) no es necesario retirar la membrana (con lo que se ahorra tiempo). Grado de protección IP67 con membrana de perforación y con prensaestopas sin retirar la membrana.
Tensión nominal 400 V, sección nominal 4 - 6 mm².
La tapa se atornilla con 4 cierres rápidos preensamblados y cautivos (180°) y puede precintarse.
Los orificios de fijación constan además de un componente plástico blando para diámetros de tornillo de 5 mm (distancia 75 mm). Medidas interiores 98x98x40
Datos técnicos

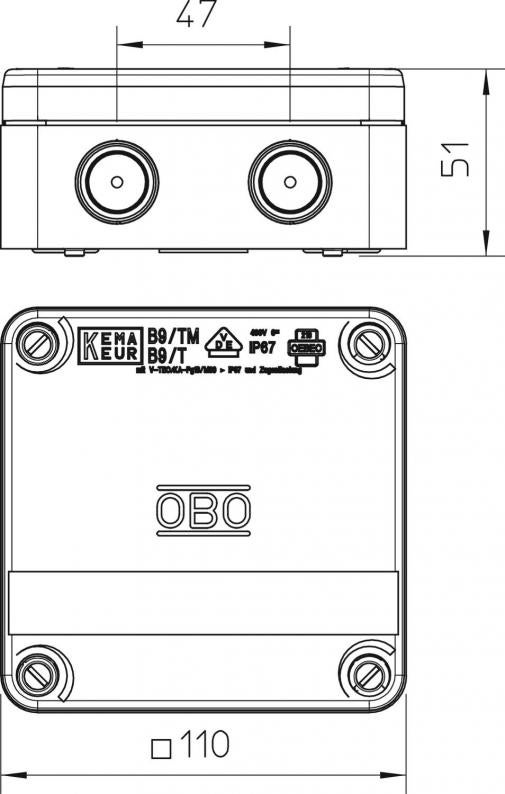

Dimensiones
| Longitud | 110 mm |
|---|---|
| Ancho | 110 mm |
| Altura | 51 mm |
| Medidas interiores | 98x98x40 mm |
Datos técnicos
| Tipo de entrada | Cable/prensaestopas |
|---|---|
| Libre de halógenos | sí |
| Número de entradas | 9 |
| Cantidad de bornes | 5 |
| Entrada por la parte posterior | sí |
| Clase de protección | IP67 |
| Tensión nominal | 400 V |
| Tubular | sí |
| Con tapa | sí |
| Precintable | sí |
| Tipo de entrada | Cable |
| Para zona Ex | Sin |
| Tensión de aislamiento calculada Ui | 400 V |
| Mantenimiento de función | Sin |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Rosca y membrana aislante |
| Resistente a la intemperie | no |
| Para zona Ex con gas | Sin |
| Para zona Ex con polvo en suspensión | Sin |
| Máx. Sección de conductor | 6 mm² |
| Sección nominal mín. | 4 mm² |
| Sección nominal máx. | 6 mm² |
| Ejecución | Cuadrado |
| Montaje | Borne |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Conforme a ROHS | sí |
| Modo de montaje | Montaje sobre pared/techo |
| Rango de temperatura | -5 °C |
| Rango de temperatura máx. | 60 °C |
| Antiinflamable | la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 750°C |
| Dimensión | 110x110x50 |
| Material | Polipropileno |
| Color | Gris claro, RAL 7035 |
| Serie de productos | Serie B |
Datos medioambientales
0,7174 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,7174 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,7174 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
