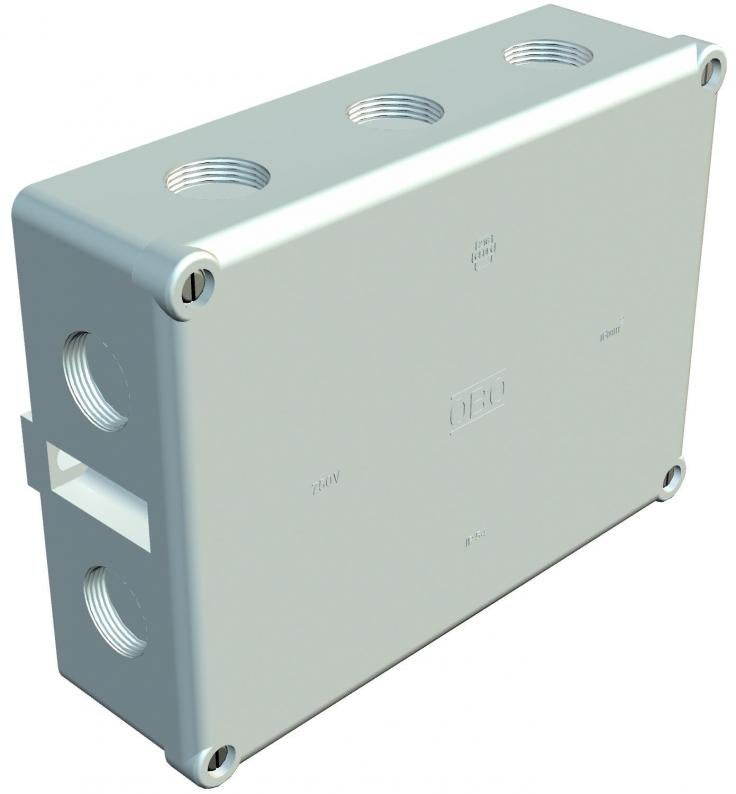

Caja de derivación B 12 M, con rosca
Tipo B 12 M
|Código 2002523
|EAN 4012195105312
Código / Tipo
Medidas interiores
Número de entradas
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Grado de protección IP54, tensión nominal 660 V, sección nominal 16 - mm², 2 orificios de fijación de hasta 6 mm de Ø en el exterior de la caja. 4 Tornillos de tapa, 10 Entradas rompibles con rosca M25 x 1,5.
Dimensión interna libre: 178x126x57 mm.
B 12 M vacío: sin regleta de bornes
Dimensión interna libre: 178x126x57 mm.
B 12 M vacío: sin regleta de bornes
Datos técnicos

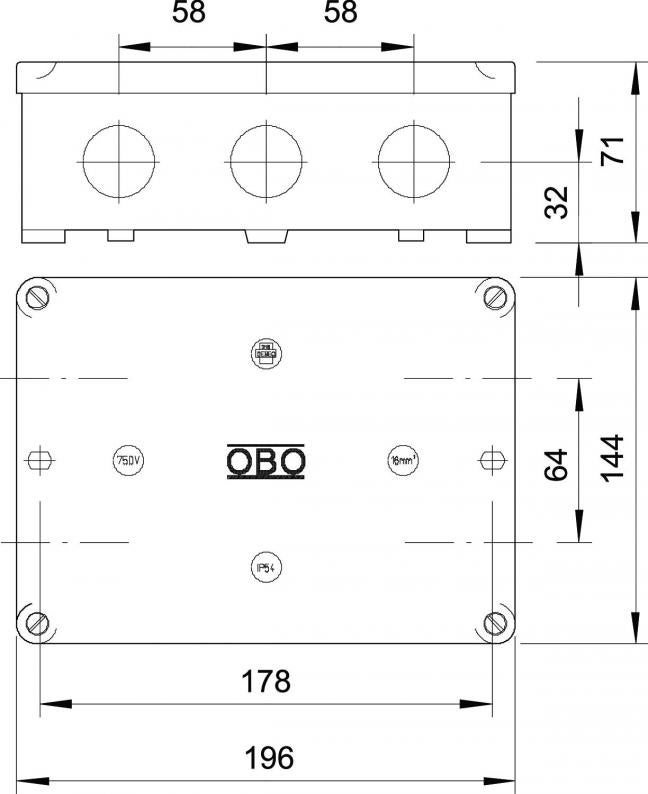

Dimensiones
| Longitud | 144 mm |
|---|---|
| Ancho | 196 mm |
| Altura | 71 mm |
| Medidas interiores | 178x126x57 mm |
Datos técnicos
| Tipo de entrada | Prensaestopas |
|---|---|
| A prueba de impactos | no |
| Libre de halógenos | sí |
| Número de entradas | 10 |
| Entrada por la parte posterior | no |
| Tapa transparente | no |
| Clase de protección | IP54 |
| Tensión nominal | 660 V |
| Tubular | no |
| Con tapa | sí |
| Precintable | sí |
| Tipo de entrada | Cable |
| Para zona Ex | Sin |
| Tensión de aislamiento calculada Ui | 660 V |
| Mantenimiento de función | Sin |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Rosca y troquelado |
| Con apantallamiento | no |
| Resistente a la intemperie | no |
| Para diámetro de tubo | 25 mm |
| Para zona Ex con gas | Sin |
| Para zona Ex con polvo en suspensión | Sin |
| Sección nominal mín. | 16 mm² |
| Ejecución | Rectangular |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Conforme a ROHS | exento |
| Antiinflamable | la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 750°C |
| Dimensión | 178x144x71 |
| Material | Duroplast, Aminoplast tipo 131.5 |
| Color | Gris claro, RAL 7035 |
| Serie de productos | Serie B |
Datos medioambientales
1,3189 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 1,3189 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,3189 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (2)
Imágenes del producto (2)
Modelos
Tipo
Medidas interiores
Número de entradas
Clase de protección
Color
Código
B 10 M
80x80x39
7
IP54
Gris claro, RAL 7035
2002167
B 11 M
125x100x44
10
IP54
Gris claro, RAL 7035
2002345
B 12 M
178x126x57
10
IP54
Gris claro, RAL 7035
2002523
