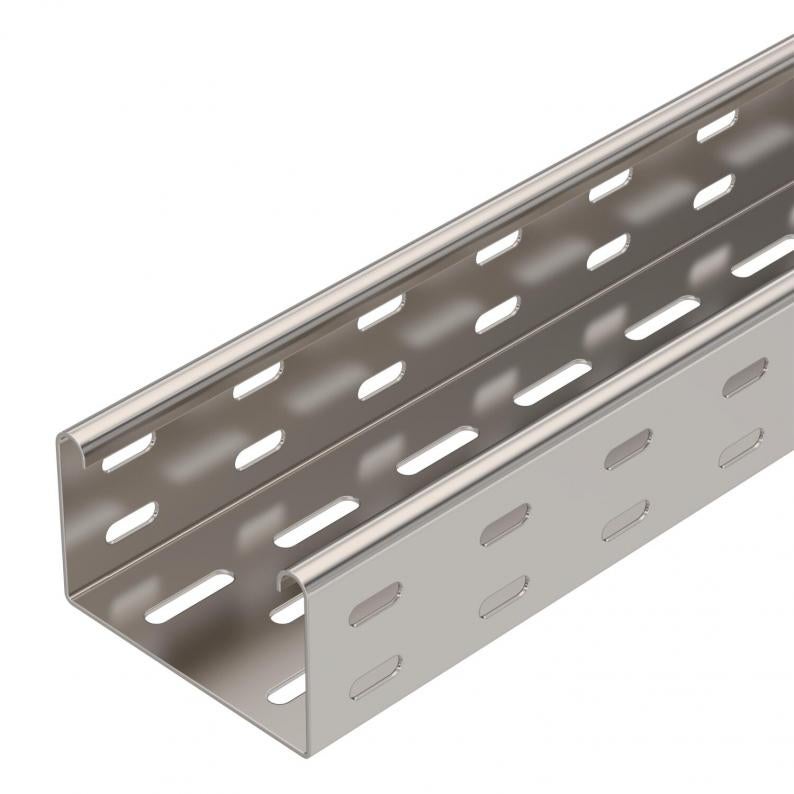

Bandeja portacables SKS 60 A4
Tipo SKS 610 A4
|Código 6056750
|EAN 4012196050048
Código / Tipo
6056750 / SKS 610 A4
Longitud
3000 mm
Ancho
100 mm
Mantenimiento de función
sí
Espesor de chapa
1,5 mm
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4571
Ud. mín. envase: 3 m
3m
m
Descripción
SKS 60 = sistema de bandeja portacables de ala 60 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La bandeja portacables SKS puede utilizarse también para el mantenimiento de función. Para otras indicaciones, véase sistema de protección contra incendios BSS. La bandeja portacables se fija en la escuadra con tornillos tipo FRS M6 x 12.
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 60 mm |
| Medida B | 100 mm |
| Medida W | 100 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | sin unión |
| Tipo vano ancho | no |
| Sección efectiva | 58 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1,5 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 5800 mm² |
| Con tapa | no |
| Conforme a ROHS | sí |
| Dimensión | 60x100x3000 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4571 |
| Color | acero inoxidable |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Atornillado |
| Serie de productos | Serie SKS |
Cargas
| Distancia de sujeción 1,5 m | 2,65 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,8 kN/m |
| Distancia de sujeción 2,5 m | 1,15 kN/m |
| Distancia de sujeción 3,0 m | 0,5 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
13,8216 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 13,8216 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 13,8216 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
