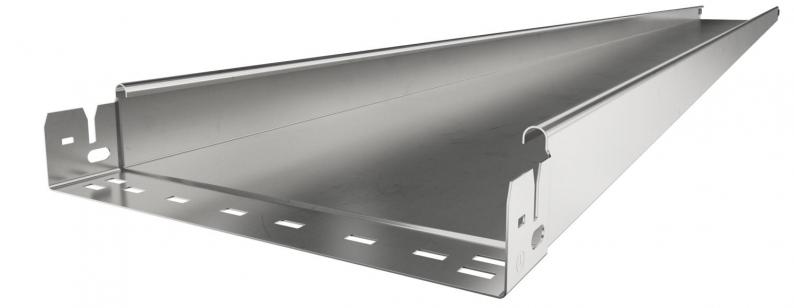

Bandeja portacables MKS-Magic® 60 sin perforar A2
Tipo MKSMU 610 A2
|Código 6059265
|EAN 4012195831488
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables sin perforar con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 60 mm |
| Medida B | 100 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | no |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 58 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | no |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 5800 mm² |
| Con tapa | no |
| Conforme a ROHS | sí |
| Dimensión | 60x100x3050 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Color | acero inoxidable |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie MKSM |
Cargas
| Distancia de sujeción 1,5 m | 1,5 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1 kN/m |
| Distancia de sujeción 2,5 m | 0,5 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
11,5389 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 11,5389 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 11,5389 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSMU 610 A2
3050
100
60
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
acero inoxidable
6059265
MKSMU 650 A2
3050
500
60
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
6059275
MKSMU 660 A2
3050
600
60
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
6059277
Ancho
MKSMU 610 A2
Código
6059265
Longitud
3050
Ancho
100
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
Color
acero inoxidable
MKSMU 650 A2
Código
6059275
Longitud
3050
Ancho
500
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
MKSMU 660 A2
Código
6059277
Longitud
3050
Ancho
600
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
