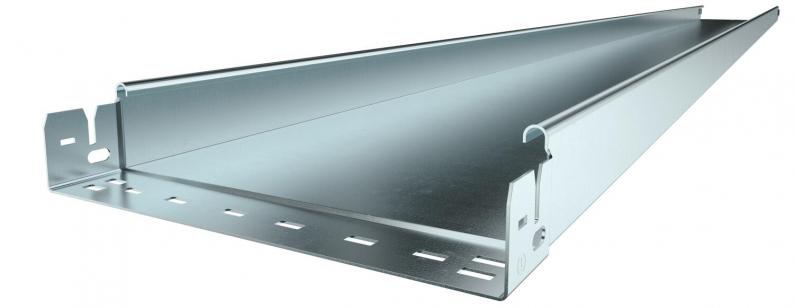

Bandeja portacables SKS-Magic® 60 no perforada
Tipo SKSMU 615 FS
|Código 6059690
|EAN 4012195829850
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables sin perforar con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 150 mm |
| Altura | 60 mm |
| Medida B | 150 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | no |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 88 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1,5 mm |
| Perforación de montaje en el suelo | no |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 8800 mm² |
| Con tapa | no |
| Conforme a ROHS | sí |
| Dimensión | 60x150x3050 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie SKSM |
Cargas
| Distancia de sujeción 1,5 m | 2,6 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,9 kN/m |
| Distancia de sujeción 2,5 m | 1,1 kN/m |
| Distancia de sujeción 3,0 m | 0,55 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
10,1584 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 10,1584 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 10,1584 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
SKSMU 610 FS
3050
100
60
no
1,5
Galvanizado en banda
Acero
zinc
6059688
SKSMU 615 FS
3050
150
60
no
1,5
Galvanizado en banda
Acero
zinc
6059690
SKSMU 620 FS
3050
200
60
no
1,5
Galvanizado en banda
Acero
zinc
6059692
SKSMU 630 FS
3050
300
60
no
1,5
Galvanizado en banda
Acero
zinc
6059694
SKSMU 640 FS
3050
400
60
no
1,5
Galvanizado en banda
Acero
zinc
6059696
SKSMU 650 FS
3050
500
60
no
1,5
Galvanizado en banda
Acero
zinc
6059698
SKSMU 660 FS
3050
600
60
no
1,5
Galvanizado en banda
Acero
zinc
6059700
