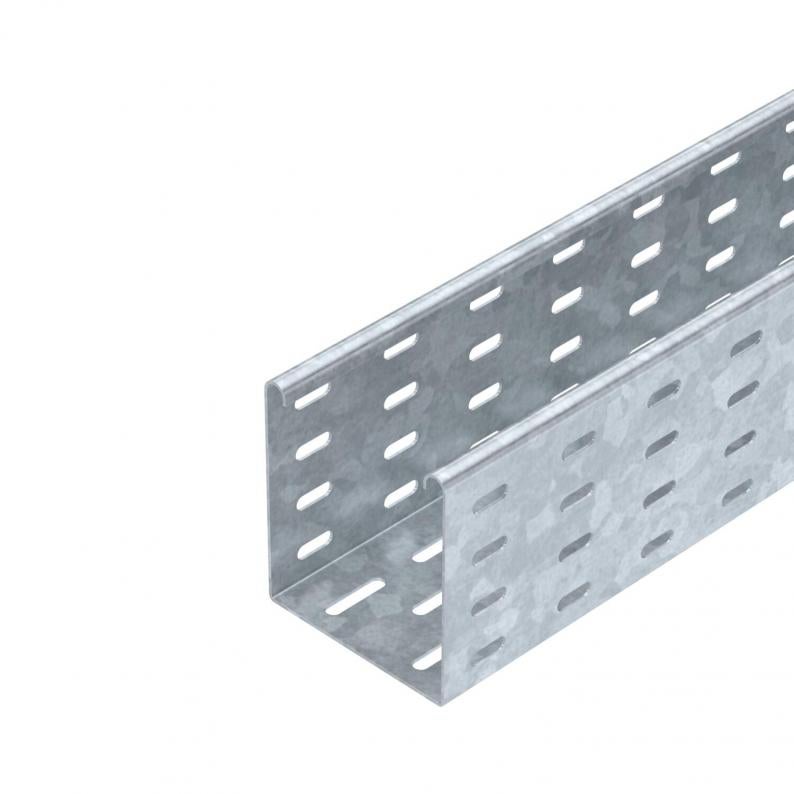

Bandeja portacables SKS 110 FT
Tipo SKS 110 FT
|Código 6061605
|EAN 4012196062539
Código / Tipo
Longitud
Ancho
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
SKS 110 = sistema de bandeja portacables de ala 110 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 110 mm |
| Medida W | 100 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | sin unión |
| Tipo vano ancho | no |
| Sección efectiva | 108 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1,5 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 10800 mm² |
| Con tapa | no |
| Tamaño | 110 x 100 |
| Conforme a ROHS | sí |
| Dimensión | 110x100x3000 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Accesorios de suministro | Unión recta RLVL 110 |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Atornillado |
| Serie de productos | Serie SKS |
Cargas
| Distancia de sujeción 1,5 m | 3 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 2,4 kN/m |
| Distancia de sujeción 2,5 m | 1,76 kN/m |
| Distancia de sujeción 3,0 m | 1,2 kN/m |
| Distancia de sujeción 3,5 m | 0,84 kN/m |
| Distancia de sujeción 4,0 m | 0,8 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
8,891 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 8,891 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 8,891 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor de chapa
Superficie
Material
Código
SKS 110 FT
3000
100
no
1,5
Galvanizado por inmersión en caliente
Acero
6061605
SKS 120 FT
3000
200
no
1,5
Galvanizado por inmersión en caliente
Acero
6061621
SKS 130 FT
3000
300
no
1,5
Galvanizado por inmersión en caliente
Acero
6061656
SKS 140 FT
3000
400
no
1,5
Galvanizado por inmersión en caliente
Acero
6061672
SKS 150 FT
3000
500
no
1,5
Galvanizado por inmersión en caliente
Acero
6061702
SKS 160 FT
3000
600
no
1,5
Galvanizado por inmersión en caliente
Acero
6061733
