Bandeja de escalera SLCS 110, 3 m C30 FT
Tipo SLCS 1150 3 FT
|Código 6207310
|EAN 4012196431892
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 3 m
3m
m
Descripción

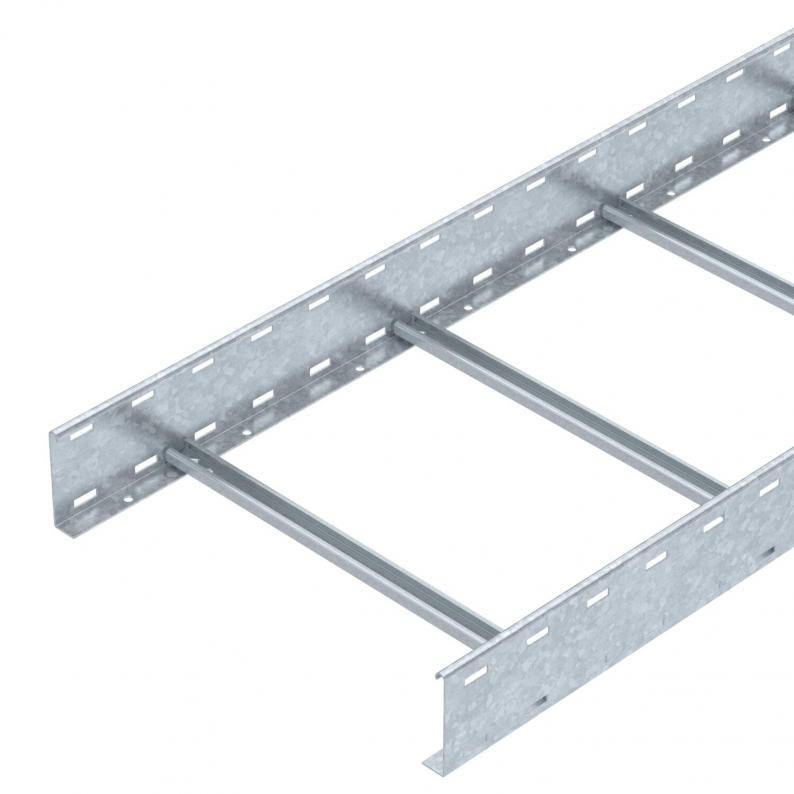

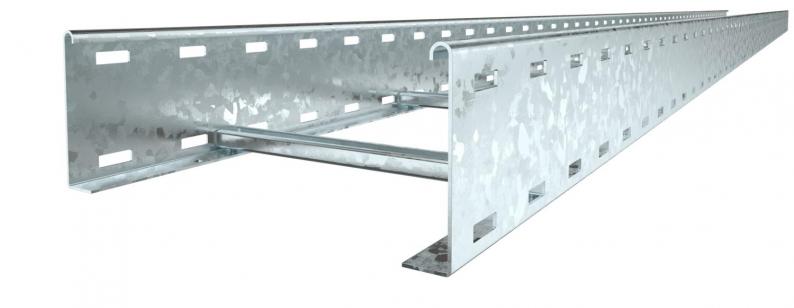

Bandeja de escalera con ala de 110 mm con peldaños de perfil C30 soldados, abiertos hacia arriba. Barra lateral enrollada como refuerzo y como protección de bordes. La fijación en la escuadra se realiza con bridas de fijación LKS 40. La medida de la ranura del peldaño es de 16,5 mm; la abrazadera de media caña sobre perfil adecuada es 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 500 mm |
| Altura | 110 mm |
| Medida B | 500 mm |
| Medida de la ranura del peldaño | 17,00 |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | no |
| Sección efectiva | 450 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 45000 mm² |
| Distancia entre peldaños | 300 mm |
| Modelo de peldaños | Perfil sin perforar |
| Modelo de perfil lateral | Perfil plano |
| Fijación del peldaño | Soldado |
| Conforme a ROHS | sí |
| Espesor | 2 mm |
| Dimensión | 110x500x3000 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie SLCS |
Cargas
| Distancia de sujeción 2,0 m | 4 kN/m |
|---|---|
| Distancia de sujeción 2,5 m | 3 kN/m |
| Distancia de sujeción 3,0 m | 2,3 kN/m |
| Distancia de sujeción 3,5 m | 1,6 kN/m |
| Distancia de sujeción 4,0 m | 1 kN/m |
| Distancia de sujeción 4,5 m | 0,83 kN/m |
| Distancia de sujeción 5,0 m | 0,7 kN/m |
| Distancia de sujeción 6,0 m | 0,25 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
13,3592 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 13,3592 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 13,3592 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios de montaje
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Código 6062284
Pieza de sujeción del tabique separador A2Tipo
KS KL A2
Ud. mín. envase: 30 Unidad
30Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Código
SLCS 1120 3 FT
3000
200
no
2
6207302
SLCS 1130 3 FT
3000
300
no
2
6207304
SLCS 1140 3 FT
3000
400
no
2
6207306
SLCS 1145 3 FT
3000
450
no
2
6207308
SLCS 1150 3 FT
3000
500
no
2
6207310
SLCS 1160 3 FT
3000
600
no
2
6207312
SLCS 1175 3 FT
3000
750
no
2
6207314
SLCS 1180 3 FT
3000
800
no
2
6207316
SLCS 1190 3 FT
3000
900
no
2
6207318
SLCS 11100 3 FT
3000
1000
no
2
6207320
SLCS 11120 3 FT
3000
1200
no
2
6207322
