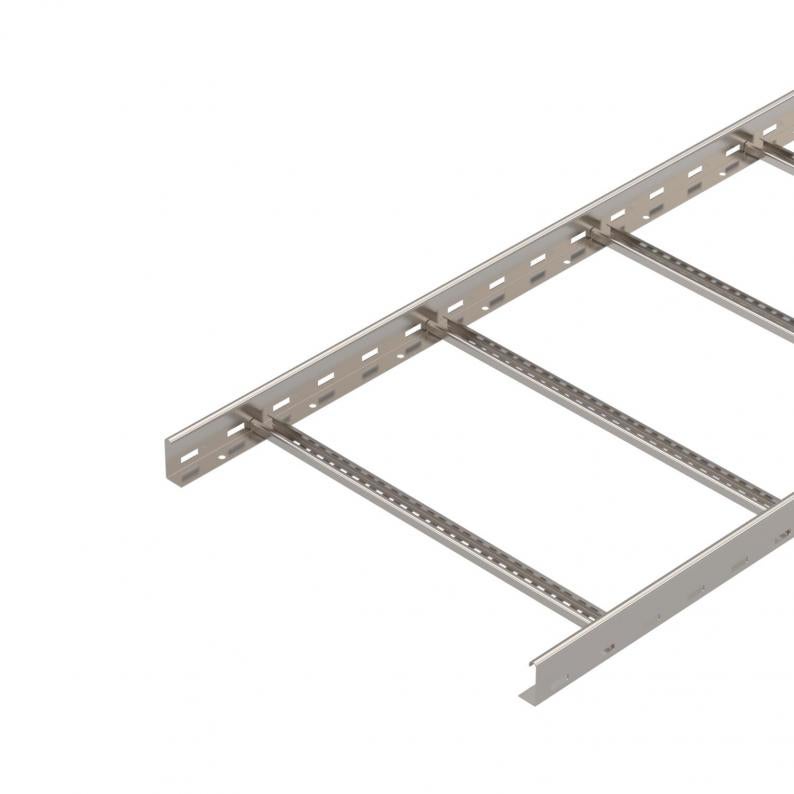

Bandeja de escalera LG 60, 6 m VS A2

Bandeja de escalera LG 60, 6 m VS A2

Tipo LG 660 VS6 A2
|
Código 6208712
|
EAN 4012195064473
Mostrar todas las versiones
Código / Tipo
Longitud
Ancho
Espesor

Ud. mín. envase: 6 m

m

Descripción

Bandeja de escalera con barra lateral perforada de ala 60 mm con peldaños de perfil en C abiertos hacia arriba (modelo VS), remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

La bandeja de escalera se suministra plegada.

La abrazadera de media caña sobre perfil 2056 la encontrará en el sistema de bandejas de escalera vertical.

  • Aislamiento magnético
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Bandejas de escalera, altura de ala 60 mm
  • Ancho de ranura 16-17 mm
  • Declaración de protección medioambiental (EPD)
  • Huella de CO₂ (PCF)

Datos técnicos

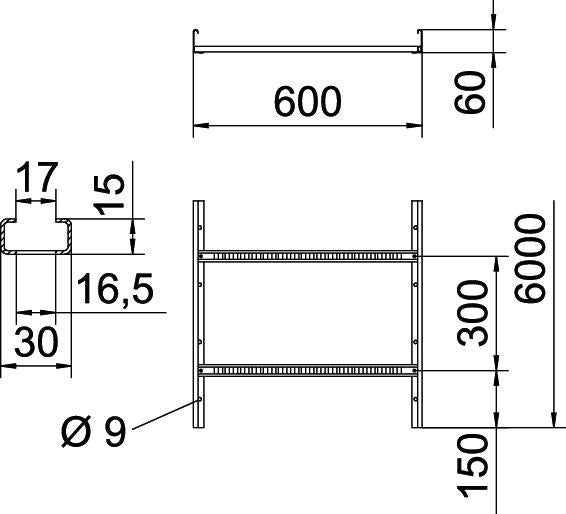

Dimensiones

Longitud6000 mm
Ancho600 mm
Altura60 mm
Medida B600 mm
Medida de la ranura del peldaño16,50

Datos técnicos

Mantenimiento de funciónno
Perforación lateralsí
Tipo vano anchono
Sección efectiva298 cm²
Acero inoxidable, barnizadono
Sección efectiva29800 mm²
Distancia entre peldaños300 mm
Modelo de peldañosPerfil perforado
Modelo de perfil lateralPerfil plano
Fijación del peldañoCon remache ciego
Tamaño60x600x6000
Conforme a ROHSsí
Espesor1,5 mm
Dimensión60x600x6000
SuperficiePulido, con tratamiento posterior
MaterialAcero inoxidable 1.4301
Coloracero inoxidable
Serie de productosSerie LG

Cargas

Distancia de sujeción 1,5 m3,1 kN/m
Distancia de sujeción 2,0 m2,25 kN/m
Distancia de sujeción 2,5 m1,5 kN/m
Distancia de sujeción 3,0 m1,1 kN/m
Distancia de sujeción 3,5 m0,75 kN/m
Distancia de sujeción 4,0 m0,45 kN/m
Distancia de sujeción 4,5 m0,3 kN/m
Distancia de sujeción 5,0 m0,15 kN/m
Diagrama de carga bandeja de escalera tipo LG 60 VS

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana

Distancia entre los apoyos en m

Flexión de la barra en mm a kN/m permitidos.

Esquema de carga para procesos de comprobación

La curva de carga con bandejas portacables en mm

Curva de flexión de la barra según la distancia entre apoyos

Datos medioambientales

18,443 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
Huella de CO2 (GWP) Cradle-to-Gate18,443 kg CO2e / 1 Metro
CO₂ Footprint (GWP)18,443 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
EPD verificadosí
Fecha de caducidad EPD10.07.2029
Número de declaración EPDEPD-KTO-17.0
Norma EPD / norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Accesorios

Accesorios del sistema
Accesorios de montaje
Tipo
DRL 600 A2

Ud. mín. envase: 3 m

m

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)

Modelos

Ancho
LG 620 VS6 A2
Código
6208700
Longitud
6000
Ancho
200
Mantenimiento de función
no
Espesor
1,5
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
LG 630 VS6 A2
Código
6208703
Longitud
6000
Ancho
300
Mantenimiento de función
no
Espesor
1,5
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
LG 640 VS6 A2
Código
6208706
Longitud
6000
Ancho
400
Mantenimiento de función
no
Espesor
1,5
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
LG 650 VS6 A2
Código
6208709
Longitud
6000
Ancho
500
Mantenimiento de función
no
Espesor
1,5
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
LG 660 VS6 A2
Código
6208712
Longitud
6000
Ancho
600
Mantenimiento de función
no
Espesor
1,5
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
