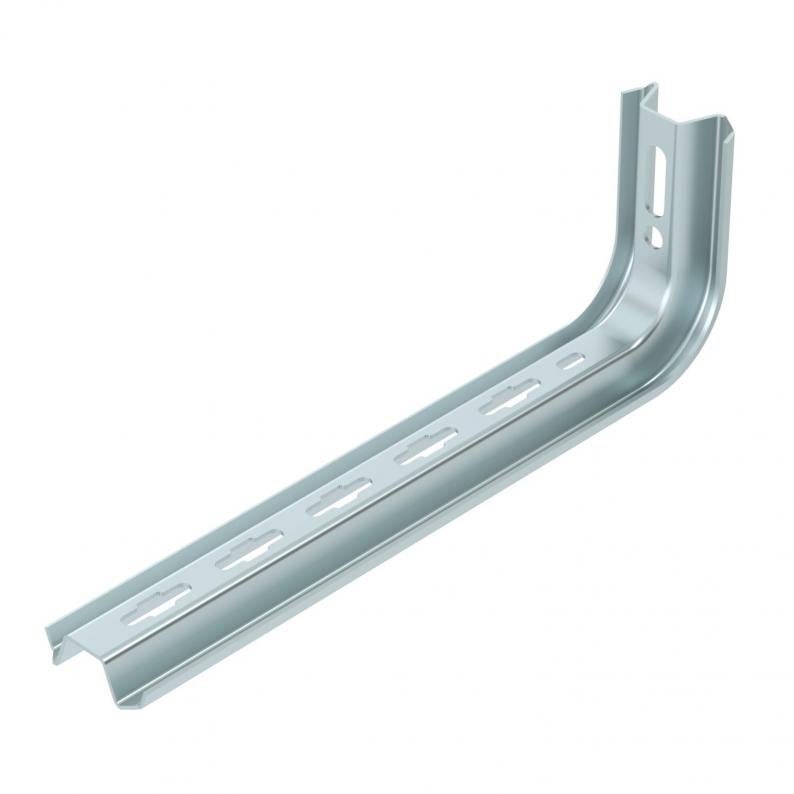

Escuadra TP para pared o perfil FS
Ud. mín. envase: 1 Unidad
Unidad
Descripción
En combinación con la escuadra de pared/perfil TPSA/ 145 se puede realizar un refuerzo de la cabeza con dos puntos de sujeción. ¡Importante! Si se fija el perfil en el techo o si el perfil se atornilla al refuerzo de la cabeza, utilizar siempre ,por motivos de estabilidad, la pieza distanciadora tipo DS 4. En el montaje de los perfiles de forma entrelazada se usa el tornillo de cabeza alomada FRS 10/25 S. En el montaje de los perfiles (p. ej. refuerzo de cabeza) se usa el tornillo de cabeza hexagonal SKS 10/60.
Datos técnicos

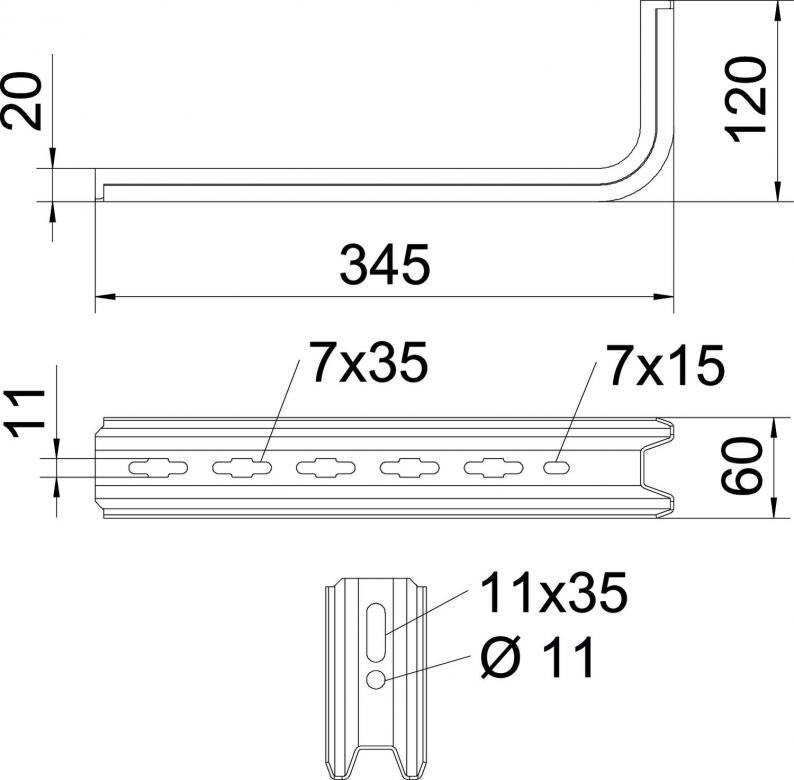

Dimensiones
| Longitud | 345 mm |
|---|---|
| Ancho | 60 mm |
| Altura | 120 mm |
| Medida L | 345 mm |
| Medida B | 60 mm |
| Medida H | 120 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Acero inoxidable, barnizado | no |
| Para ancho mín. | 300 |
| Para ancho máx. | 300 mm |
| Versión | Escuadra de pared/perfil |
| Conforme a ROHS | sí |
| F en kN | 0,55 kN |
| Dimensión | B345mm |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie TP |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
| Huella de CO2 (GWP) Cradle-to-Gate | 1,4016 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,4016 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
