Escuadra TP para pared y techo FS
Tipo TPDG 245 FS
|Código 6365922
|EAN 4012196511815
Código / Tipo
Ancho
Altura
Para ancho máx.
F en kN pared
F en kN techo
Ud. mín. envase: 5 Unidad
5Unidad
Unidad
Descripción

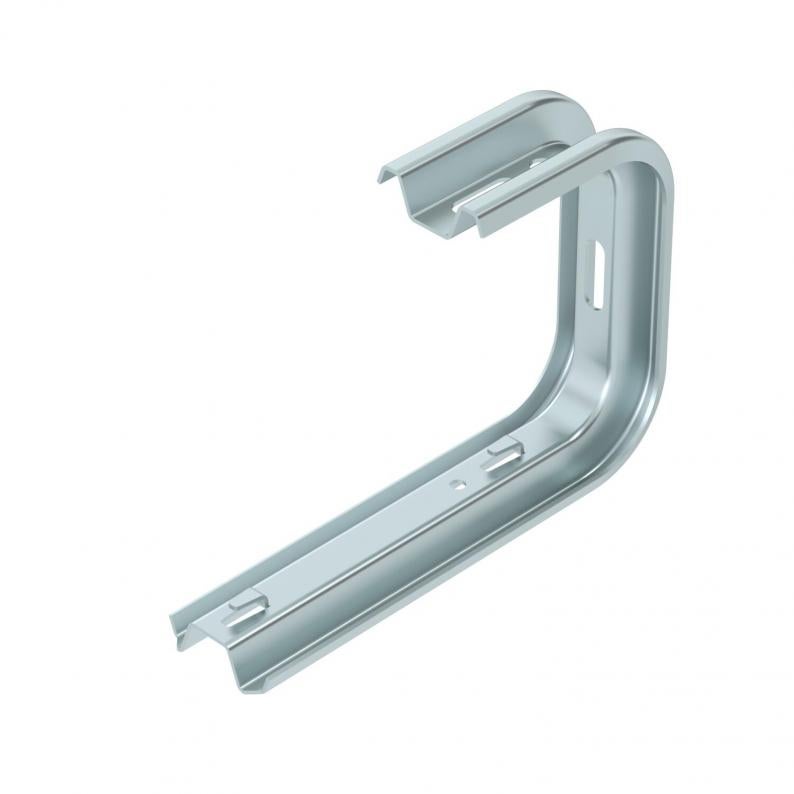

Escuadra de pared/techo TP con pestañas para la fijación de bandeja de rejilla sin tornillos.
Si el soporte se fija directamente a la pared o al techo, por razones de estabilidad, se instala siempre una pieza distanciadora DS 4.
Altura lateral máx. del sistemas de bandejas portacables de 60 mm.
Datos técnicos

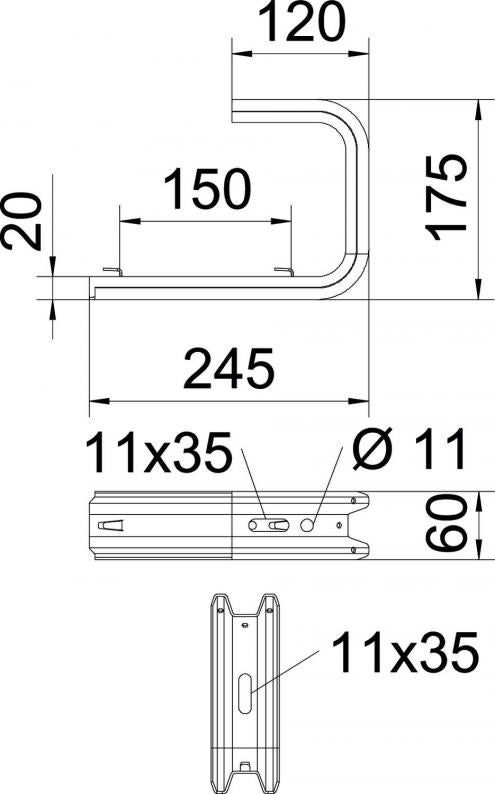

Dimensiones
| Longitud | 175 mm |
|---|---|
| Ancho | 245 mm |
| Altura | 60 mm |
| Medida L | 150 mm |
| Medida B | 245 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Para ancho mín. | 200 |
| Para ancho máx. | 200 mm |
| Apropiado para bandeja de rejilla | sí |
| Apropiado para bandeja de escalera | no |
| Apropiado para bandeja portacables | no |
| Versión | Perfil de suspensión (estribo C) |
| Conforme a ROHS | sí |
| F en kN pared | 0,87 kN |
| F en kN techo | 0,8 kN |
| Dimensión | B245mm |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie TP |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
1,544 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 1,544 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,544 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (4)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (2)
Modelos
Tipo
Ancho
Altura
Para ancho máx.
F en kN pared
F en kN techo
Color
Código
TPDG 145 FS
145
60
100
1,4
1,3
zinc
6365906
TPDG 195 FS
195
60
150
1,05
0,95
zinc
6365914
TPDG 245 FS
245
60
200
0,87
0,8
zinc
6365922
TPDG 345 FS
345
60
300
0,55
0,5
zinc
6365949
Ancho
Para ancho máx.
F en kN pared
F en kN techo
TPDG 145 FS
Código
6365906
Ancho
145
Altura
60
Para ancho máx.
100
F en kN pared
1,4
F en kN techo
1,3
Color
zinc
TPDG 195 FS
Código
6365914
Ancho
195
Altura
60
Para ancho máx.
150
F en kN pared
1,05
F en kN techo
0,95
Color
zinc
TPDG 245 FS
Código
6365922
Ancho
245
Altura
60
Para ancho máx.
200
F en kN pared
0,87
F en kN techo
0,8
Color
zinc
TPDG 345 FS
Código
6365949
Ancho
345
Altura
60
Para ancho máx.
300
F en kN pared
0,55
F en kN techo
0,5
Color
zinc
