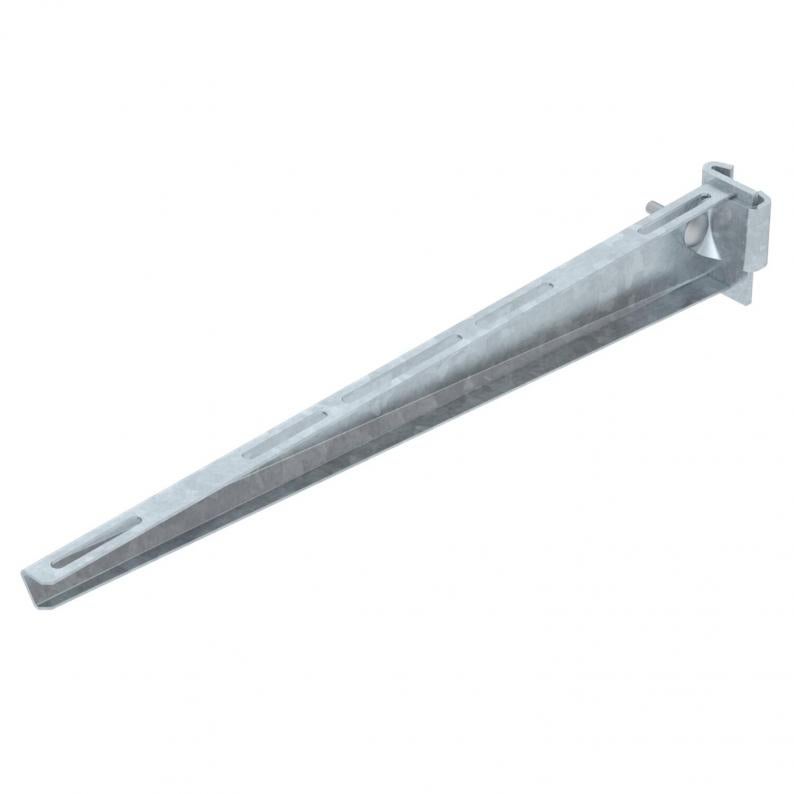

Escuadra para perfil AS 15
Tipo AS 15 51 FT
|Código 6421466
|EAN 4012196208036
Código / Tipo
Longitud
Ancho
F en kN
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Escuadra para perfil ligera para una fijación en perfil IS 8.
La escuadra para perfil puede fijarse a ambos lados del perfil en I.
Puede solicitarse por separado la brida de fijación necesaria (n.º de artículo 6419015) incluidos tornillo y tuerca para escuadras de 110 - 160 mm.
Datos técnicos

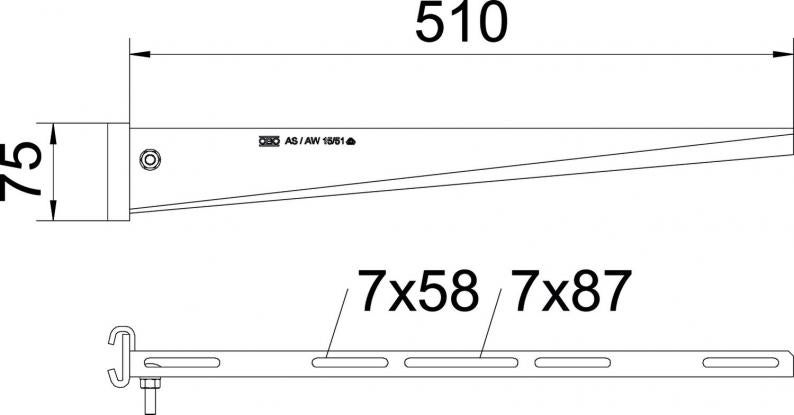

Dimensiones
| Longitud | 41 mm |
|---|---|
| Ancho | 510 mm |
| Altura | 75 mm |
| Medida A | 41 mm |
| Medida B | 510 mm |
| Medida H | 75 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Acero inoxidable, barnizado | no |
| Artículo EPD | sí |
| Versión | Escuadra para perfil |
| Conforme a ROHS | sí |
| F en kN | 1,5 kN |
| Dimensión | B510mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie AS 15 |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
2,0704 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 2,0704 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,0704 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
FRSB 6x12 F
6406122
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 6406122
Tornillo de cabeza rebajada con tuerca combinada FTipo
FRSB 6x12 F
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
F en kN
Código
AS 15 11 FT
41
110
1,5
6421326
AS 15 16 FT
41
160
1,5
6421334
AS 15 21 FT
41
210
1,5
6421350
AS 15 31 FT
41
310
1,5
6421385
AS 15 41 FT
41
410
1,5
6421423
AS 15 51 FT
41
510
1,5
6421466
AS 15 61 FT
41
610
1,5
6421490
Ancho
AS 15 11 FT
Código
6421326
Longitud
41
Ancho
110
F en kN
1,5
AS 15 16 FT
Código
6421334
Longitud
41
Ancho
160
F en kN
1,5
AS 15 21 FT
Código
6421350
Longitud
41
Ancho
210
F en kN
1,5
AS 15 31 FT
Código
6421385
Longitud
41
Ancho
310
F en kN
1,5
AS 15 41 FT
Código
6421423
Longitud
41
Ancho
410
F en kN
1,5
AS 15 51 FT
Código
6421466
Longitud
41
Ancho
510
F en kN
1,5
AS 15 61 FT
Código
6421490
Longitud
41
Ancho
610
F en kN
1,5
