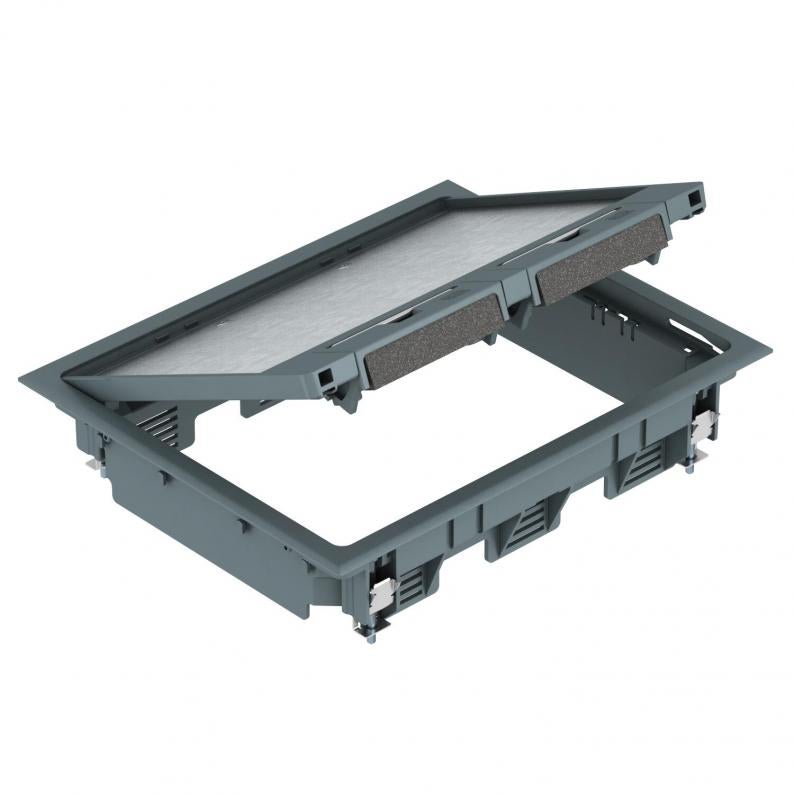

Conjunto portamecanismos GES6 con asidero
Tipo GES6 U 7011
|Código 7405308
|EAN 4012195103080
Código / Tipo
7405308 / GES6 U 7011
Espesor del revestimiento del suelo
5 mm
Tamaño nominal para unidades portamecanismos
6
Color
gris hierro; RAL 7011
Ud. mín. envase: 3 Unidad
3Unidad
Unidad
Descripción
Conjunto portamecanismos con asidero para un máximo de 9 mecanismos individuales Modul 45 en 3 soportes universales UT3, montaje en sistemas de canalización.
Conjunto portamecanismos con asidero, 3 compartimentos, cubeta MT6. Pueden instalarse 3 tapas ciegas de protección APMT5.
Conjunto portamecanismos con asidero, 3 compartimentos, cubeta MT6. Pueden instalarse 3 tapas ciegas de protección APMT5.
Para el montaje en suelo técnico hay que pedir las garras de fijación por separado.
Se pueden instalar hasta 6 mecanismos con placa central de 50.
Datos técnicos
Datos técnicos
| Altura del piso mín. | 73 mm |
|---|---|
| Espesor del revestimiento del suelo | 5 mm |
| Adecuado para canalización bajo pavimento | sí |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Número de dispositivos instalables | 9 |
| Posibilidad de instalar una junta | no |
| Longitud, dimensiones de montaje | 199 mm |
| Ancho, dimensiones de montaje | 252 mm |
| Longitud, dimensiones exteriores | 220 mm |
| Ancho, dimensiones exteriores | 273 mm |
| Apropiado para canal bajo suelo | sí |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | seco |
| Modelo del marco | marco protector de moqueta , |
| Número de cajas portamecanismos | 3 |
| Apropiado para limpieza con agua | no |
| Profundidad de montaje | 73 mm |
| Con entalladura para revestimiento de suelo | sí |
| Marco para revestimiento del suelo | sí |
| Modelo de salida de cable | Salida de cable giratoria |
| Soportes para alojar cajas portamecanismos | sí |
| Grado de protección código IK | IK08 |
| Tipo de sistema de montaje | MT3 / GB2 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | 6 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP10 |
| Carga vertical, superficie pequeña | hasta 2.500 N |
| Carga vertical, superficie grande | hasta 3.000 N |
| Versión | Rectangular |
| Mecanismo de apertura | Asidero |
| Conforme a ROHS | exento |
| Rango de sujeción D mín. | 9 mm |
| Rango de sujeción D máx. | 31 mm |
| Dimensión | 273x220x61 |
| Material | Poliamida |
| Color | gris hierro; RAL 7011 |
| Serie de productos | GES |

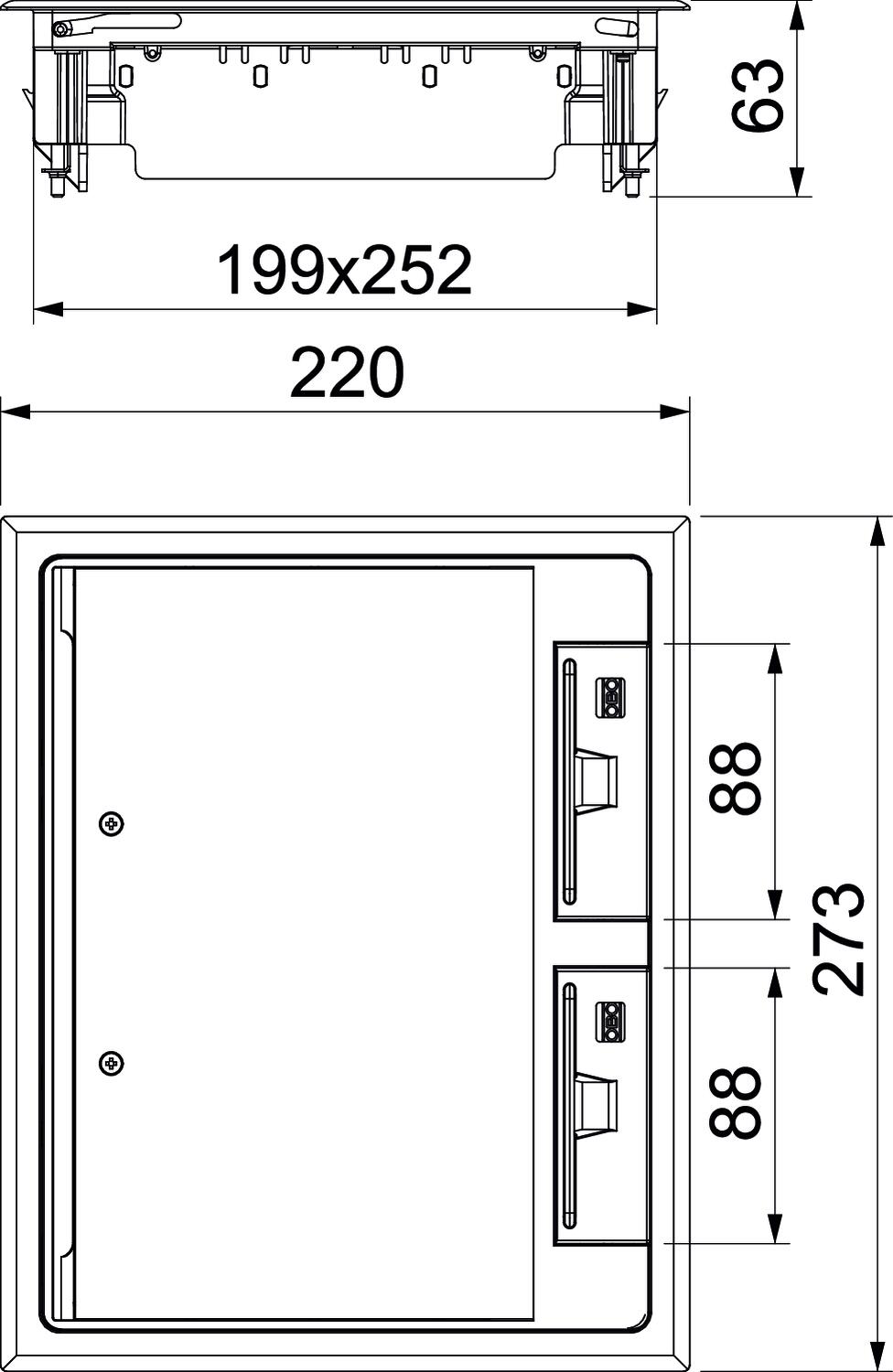

Dimensiones
| Medida h | 73 mm |
|---|
Datos medioambientales
1,7847 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,7847 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,7847 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
MTM 2C
7407788
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
MTU 2
7407836
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
UT3 45 3
7408723
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7407788
Placa de soporte 2 x tipo C para cubeta de montajeTipo
MTM 2C
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Tipo
MTU 2
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
