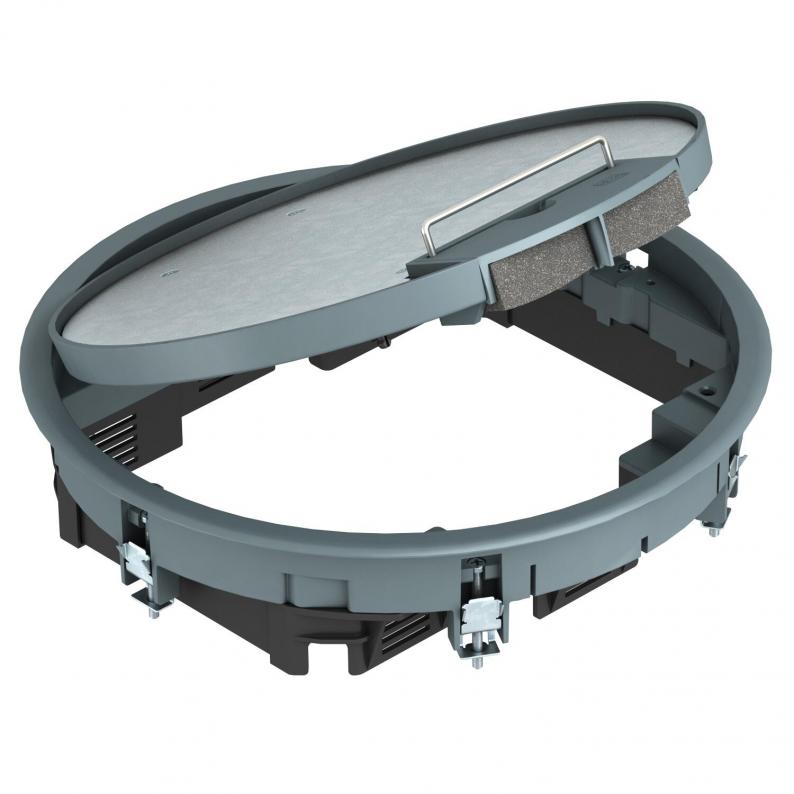

Conjunto portamecanismos GESR7 con asidero
Tipo GESR7 10U 7011
|Código 7405452
|EAN 4012195103783
Código / Tipo
7405452 / GESR7 10U 7011
Espesor del revestimiento del suelo
5 mm
Tamaño nominal para unidades portamecanismos
R7
Color
gris hierro; RAL 7011
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto portamecanismos con asidero para un máximo de 10 mecanismos individuales Modul 45 en 2 soportes universales UT3 y un UT4, montaje en sistemas de canalización y suelos modulares.
Auch zu verwenden in Verbindung mit Montageträger MT. Die Anzahl der einbaubaren Installationsgeräte ist abhängig von der Art der Installationsgeräte.
Auch zu verwenden in Verbindung mit Montageträger MT. Die Anzahl der einbaubaren Installationsgeräte ist abhängig von der Art der Installationsgeräte.
Se pueden instalar hasta 7 mecanismos con placa central de 50.
Datos técnicos
Datos técnicos
| Altura del piso mín. | 78 mm |
|---|---|
| Espesor del revestimiento del suelo | 5 mm |
| Adecuado para canalización bajo pavimento | sí |
| Adecuado para canalización cerrada a ras de pavimento | sí |
| Número de dispositivos instalables | 10 |
| Posibilidad de instalar una junta | no |
| Diámetro de montaje | 275 |
| Apropiado para canal bajo suelo | sí |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | seco |
| Modelo del marco | marco protector de moqueta , |
| Número de cajas portamecanismos | 3 |
| Apropiado para limpieza con agua | no |
| Profundidad de montaje | 78 mm |
| Diámetro exterior | 294 mm |
| Con entalladura para revestimiento de suelo | sí |
| Marco para revestimiento del suelo | sí |
| Modelo de salida de cable | Salida de cable giratoria |
| Soportes para alojar cajas portamecanismos | sí |
| Grado de protección código IK | IK08 |
| Tipo de sistema de montaje | UT3 / UT4 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | R7 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP10 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | redondo |
| Mecanismo de apertura | Asidero |
| Conforme a ROHS | sí |
| Rango de sujeción D mín. | 14 mm |
| Rango de sujeción D máx. | 36 mm |

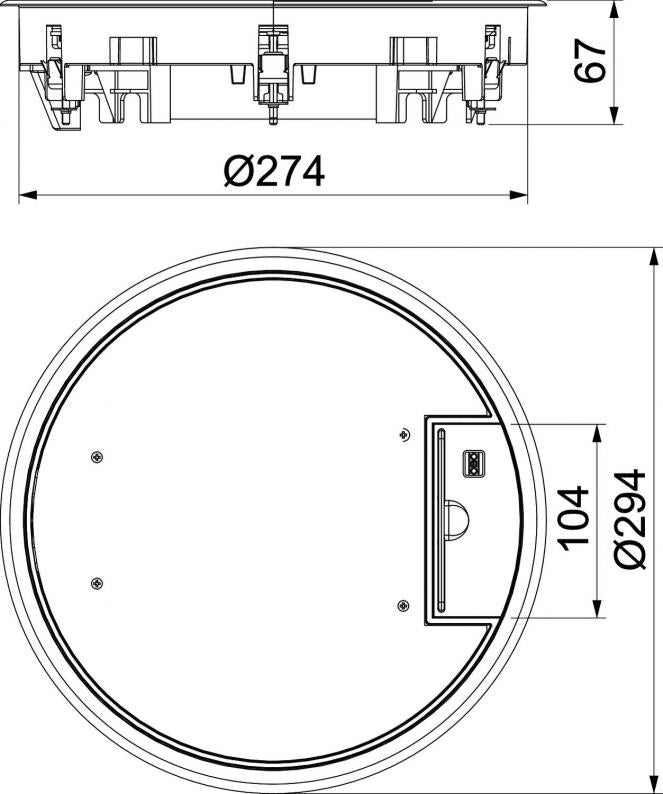

| Dimensión | Ø294x66 |
| Material | Poliamida |
| Color | gris hierro; RAL 7011 |
Datos medioambientales
8,3902 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 8,3902 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 8,3902 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
