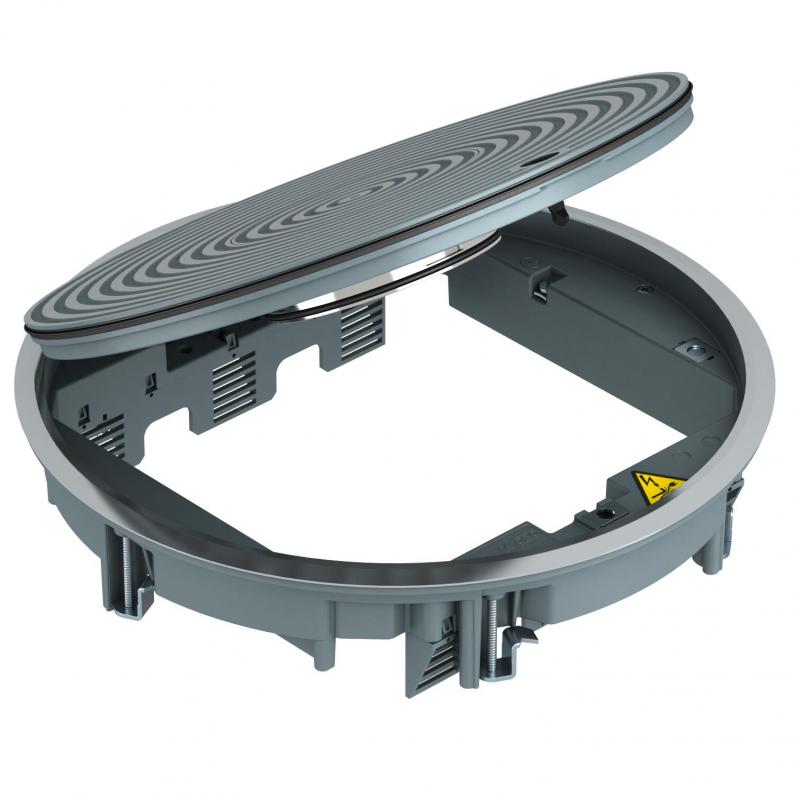

Conjunto portamecanismos GRAF9 universal, limpieza con agua, con tapa de estructura de aros concéntricos
Tipo GRAF9-2 U 7011
|Código 7405746
|EAN 4012195866985
Código / Tipo
Color
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto portamecanismos con tubo para suelos que precisan una limpieza con agua para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.
Conjunto portamecanismos con tubo para suelos que precisan limpieza con agua, 3 huecos para el montaje de cubetas MT9. Pueden instalarse 3 tapas ciegas protectoras APMT5.
Conjunto portamecanismos con tubo para suelos que precisan limpieza con agua, 3 huecos para el montaje de cubetas MT9. Pueden instalarse 3 tapas ciegas protectoras APMT5.
Se pueden instalar hasta 9 mecanismos con placa central de 50.
Datos técnicos
Datos técnicos
| Altura del piso mín. | 80 mm |
|---|---|
| Adecuado para canalización bajo pavimento | sí |
| Adecuado para canalización cerrada a ras de pavimento | sí |
| Número de dispositivos instalables | 12 |
| Posibilidad de instalar una junta | sí |
| Diámetro de montaje | 305 |
| Apropiado para canal bajo suelo | sí |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | húmedo |
| Modelo del marco | marco protector de moqueta , |
| Número de cajas portamecanismos | 3 |
| Apropiado para limpieza con agua | sí |
| Profundidad de montaje | 80 mm |
| Diámetro exterior | 325 mm |
| Con entalladura para revestimiento de suelo | no |
| Marco para revestimiento del suelo | sí |
| Modelo de salida de cable | Tubo |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT4 |
| Modelo para carga pesada | sí |
| Tamaño nominal para unidades portamecanismos | R9 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP45 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 10.000 N |
| Versión | redondo |
| Mecanismo de apertura | Pasador giratorio |
| Conforme a ROHS | sí |
| Rango de sujeción D mín. | 4 mm |
| Rango de sujeción D máx. | 73 mm |

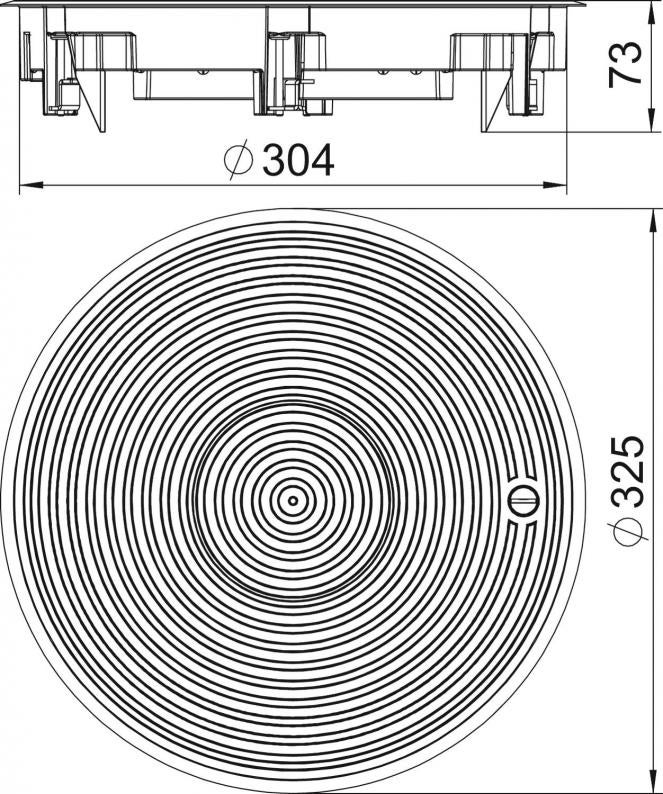

| Dimensión | Ø325x74 |
| Material | Aluminio fundido |
| Color | gris hierro; RAL 7011 |
| Serie de productos | GRAF |
Datos medioambientales
3,9255 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 3,9255 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 3,9255 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
