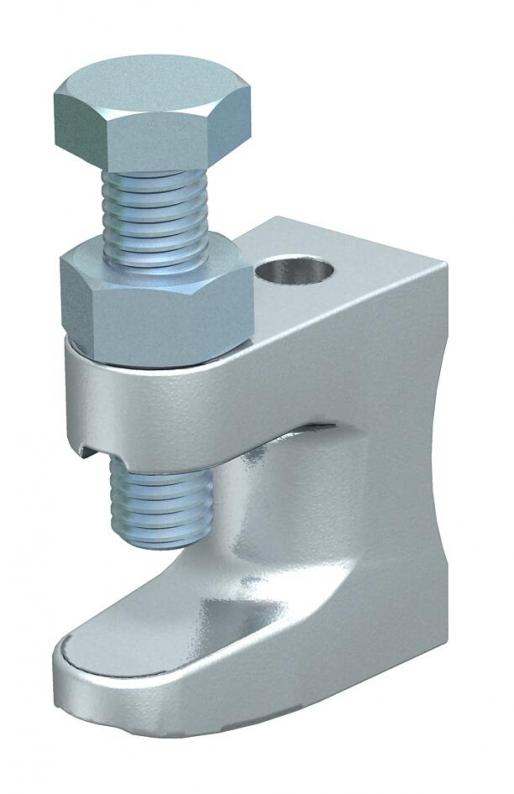

Abrazadera atornillable para vigas, con orificio pasante
Tipo FL 3 TG
Código 1488031
EAN 4012195150978
Código / Tipo
Longitud
Ancho
Altura
Orificio de sujeción
Rosca
Carga de fractura
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Con orificio pasante.
Máx. par de apriete: 21 Nm
Máx. par de apriete: 21 Nm
Datos técnicos

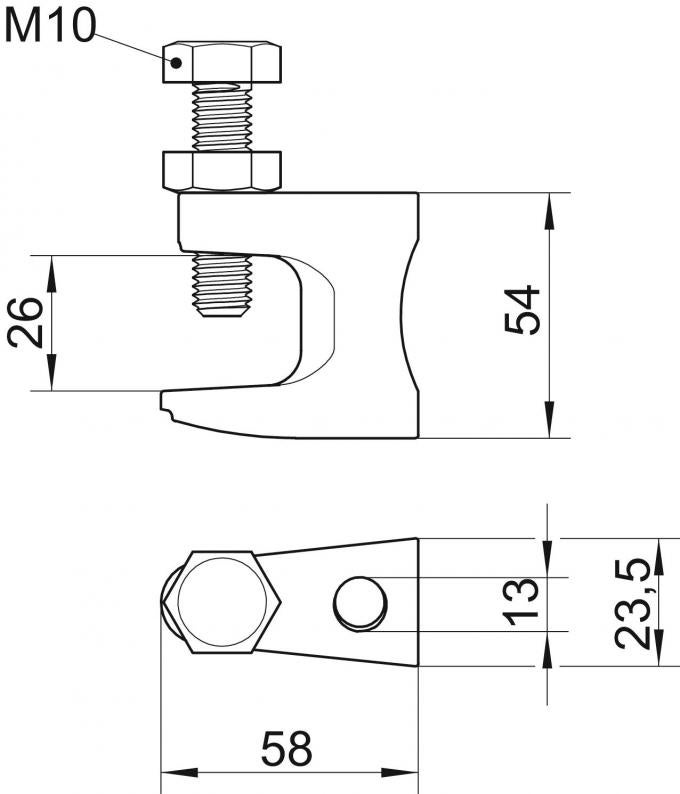

Dimensiones
| Longitud | 58 mm |
|---|---|
| Ancho | 23,5 mm |
| Altura | 54 mm |
| Medida L | 58 mm |
| Medida B | 23,5 mm |
| Medida H | 54 mm |
| Medida F | 26 mm |
| Medida G (mm) | M10 |
| Medida D | 13 mm |
Datos técnicos
| Orificio de sujeción | 13 mm |
|---|---|
| Rosca métrica | 10 |
| Rosca | M10 |
| Extremo de la bisagra | no |
| Bisagra ajustable | no |
| Carga de fractura | 3,5 kN |
| Máx. Par de apriete | 21 Nm |
| Conforme a ROHS | sí |
| Tipo de fijación | Atornillar |
| Clase/componente de conexión | Orificio |
| Espesor brida F mín. | 0 mm |
| Espesor brida F máx. | 26 mm |
| Dimensión | 0-26mm |
| Material | Fundición maleable |
| Serie de productos | Abrazadera de sujeción |
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Imágenes del producto (3)
Modelos
Tipo
Longitud
Ancho
Altura
Orificio de sujeción
Rosca
Carga de fractura
Espesor brida F mín.
Espesor brida F máx.
Código
FL 1 TG
38
19
35
9
M8
1,2
0
18
1488015
FL 2 TG
44
21
42
11
M10
2,5
0
20
1488023
FL 3 TG
58
23,5
54
13
M10
3,5
0
26
1488031
Longitud
Ancho
Altura
Orificio de sujeción
Rosca
Carga de fractura
Espesor brida F máx.
FL 1 TG
Código
1488015
Longitud
38
Ancho
19
Altura
35
Orificio de sujeción
9
Rosca
M8
Carga de fractura
1,2
Espesor brida F mín.
0
Espesor brida F máx.
18
FL 2 TG
Código
1488023
Longitud
44
Ancho
21
Altura
42
Orificio de sujeción
11
Rosca
M10
Carga de fractura
2,5
Espesor brida F mín.
0
Espesor brida F máx.
20
FL 3 TG
Código
1488031
Longitud
58
Ancho
23,5
Altura
54
Orificio de sujeción
13
Rosca
M10
Carga de fractura
3,5
Espesor brida F mín.
0
Espesor brida F máx.
26
