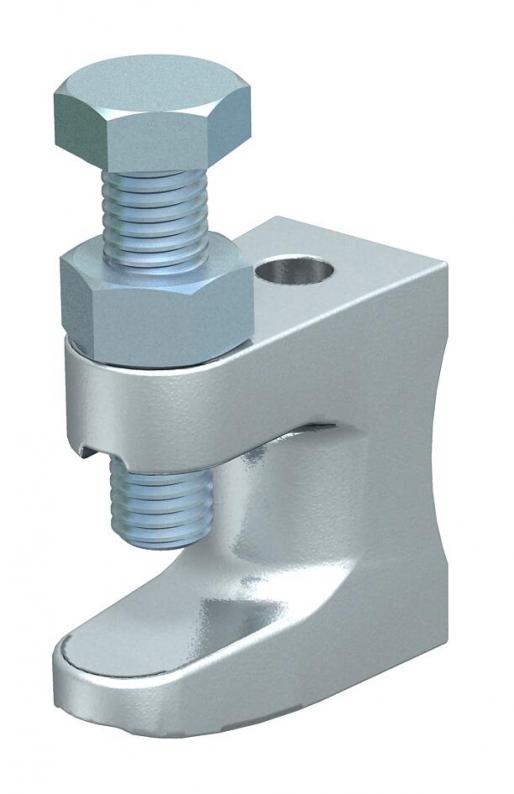

Abrazadera atornillada para vigas, con rosca
Tipo FL3-G M12 TG
|Código 1488090
|EAN 4012195151159
Código / Tipo
Longitud
Ancho
Altura
Carga de fractura
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Con rosca
Máx. par de apriete: 21 Nm
Máx. par de apriete: 21 Nm
Datos técnicos

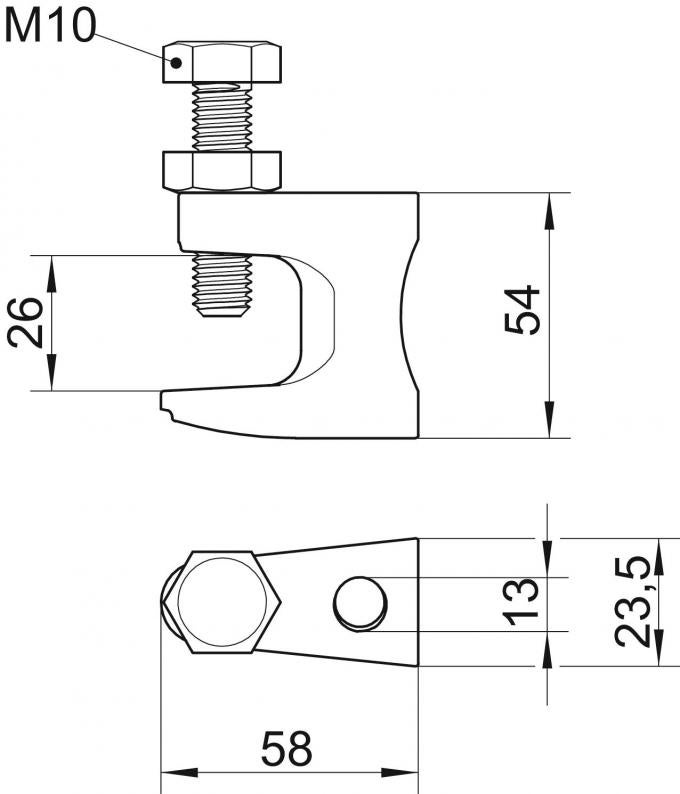

Dimensiones
| Longitud | 58 mm |
|---|---|
| Ancho | 23,5 mm |
| Altura | 54 mm |
| Medida L | 58 mm |
| Medida B | 23,5 mm |
| Medida H | 54 mm |
| Medida F | 26 mm |
| Medida G (mm) | M10 |
Datos técnicos
| Rosca métrica | 12 |
|---|---|
| Extremo de la bisagra | no |
| Bisagra ajustable | no |
| Carga de fractura | 3,5 kN |
| Apropiado para varilla roscada métrica | 12 |
| Máx. Par de apriete | 21 Nm |
| Tipo de fijación | Atornillar |
| Clase/componente de conexión | Rosca |
| Espesor brida F mín. | 0 mm |
| Espesor brida F máx. | 26 mm |
| Dimensión | 0-26mm |
| Material | Fundición maleable |
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Carga de fractura
Espesor brida F mín.
Espesor brida F máx.
Código
FL1-G M8 TG
38
19
35
1,2
0
18
1488074
FL2-G M10 TG
44
21
42
2,5
0
20
1488082
FL3-G M12 TG
58
23,5
54
3,5
0
26
1488090
Longitud
Ancho
Altura
Carga de fractura
Espesor brida F máx.
FL1-G M8 TG
Código
1488074
Longitud
38
Ancho
19
Altura
35
Carga de fractura
1,2
Espesor brida F mín.
0
Espesor brida F máx.
18
FL2-G M10 TG
Código
1488082
Longitud
44
Ancho
21
Altura
42
Carga de fractura
2,5
Espesor brida F mín.
0
Espesor brida F máx.
20
FL3-G M12 TG
Código
1488090
Longitud
58
Ancho
23,5
Altura
54
Carga de fractura
3,5
Espesor brida F mín.
0
Espesor brida F máx.
26
