Abrazadera semirredonda 2056 con base H simple, mediacaña metálica, A4
Tipo BS-H1-M-12 A4
|Código 1188521
|EAN 4012197416065
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción

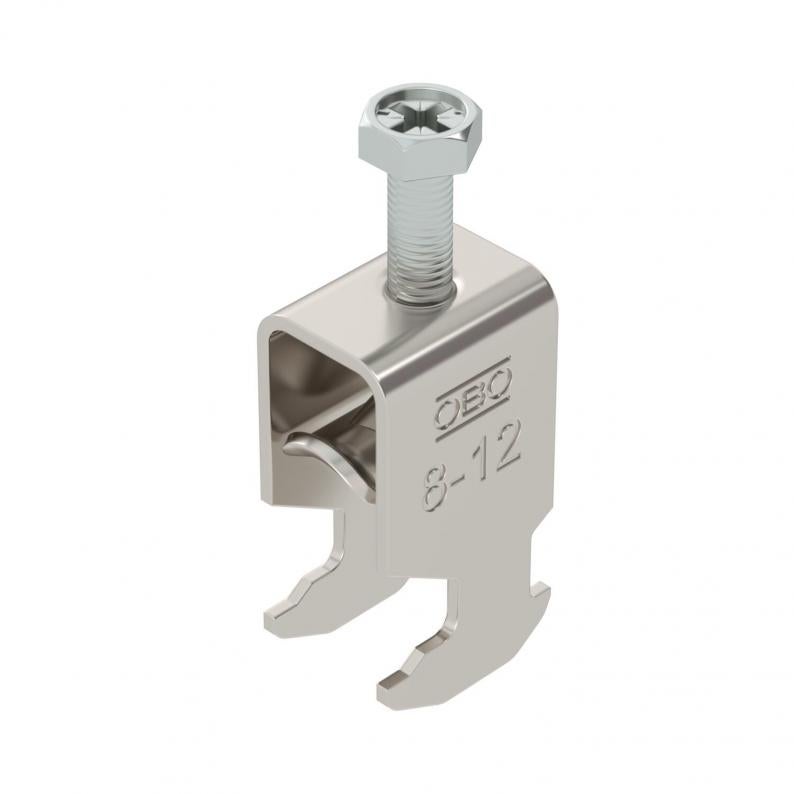

Abrazadera sobre perfil con base con cabeza de martillo, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
Datos técnicos
Dimensiones
| Longitud | 22,5 mm |
|---|---|
| Ancho | 17 mm |
| Altura | 42 mm |
| Medida L | 34 mm |
| Medida A | 22,5 mm |
| Medida B | 17 mm |
| Medida H | 42 mm |
| Medida t | 1,5 mm |
| Medida C | 28 mm |
| Medida G (mm) | M6 |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Espesor de chapa | 1,5 mm |
| Para diámetro de tubo mín. | 8 mm |
| Para diámetro de tubo máx. | 12 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 16 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 17 mm |
| Libre de halógenos | sí |
| Rosca | M6 |
| Con bandeja metálica | sí |
| Longitud, dimensiones exteriores | 28 mm |
| Número de cables / tubos | 1 |
| Accesorio de superficie | Sin tratar |
| Accesorio de material | Acero inoxidable |
| Máx. Par de apriete | 3 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 8 mm |
| Rango de sujeción D máx. | 12 mm |
| Dimensión | 8-12mm |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4571 |
Datos medioambientales
0,2436 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2436 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2436 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (4)
Certificados (2)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-H1-M-12 A4
3
8
12
1188521
BS-H1-M-16 A4
3
12
16
1188523
BS-H1-M-22 A4
3
16
22
1188527
BS-H1-M-28 A4
3
22
28
1188530
BS-H1-M-34 A4
3
28
34
1188533
BS-H1-M-40 A4
3
34
40
1188536
BS-H1-M-46 A4
5
40
46
1188539
BS-H1-M-52 A4
5
46
52
1188541
BS-H1-M-58 A4
5
52
58
1188545
BS-H1-M-64 A4
5
58
64
1188548
BS-H1-M-70 A4
5
64
70
1188551
BS-H1-M-76 A4
5
70
76
1188554
