Abrazadera semirredonda 2056 con base W simple, mediacaña metálica, FT

Tipo BS-W1-M-28 FT
Código 1188310
EAN 4012197416775
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.

Ud. mín. envase: 100 Unidad

Unidad

Descripción

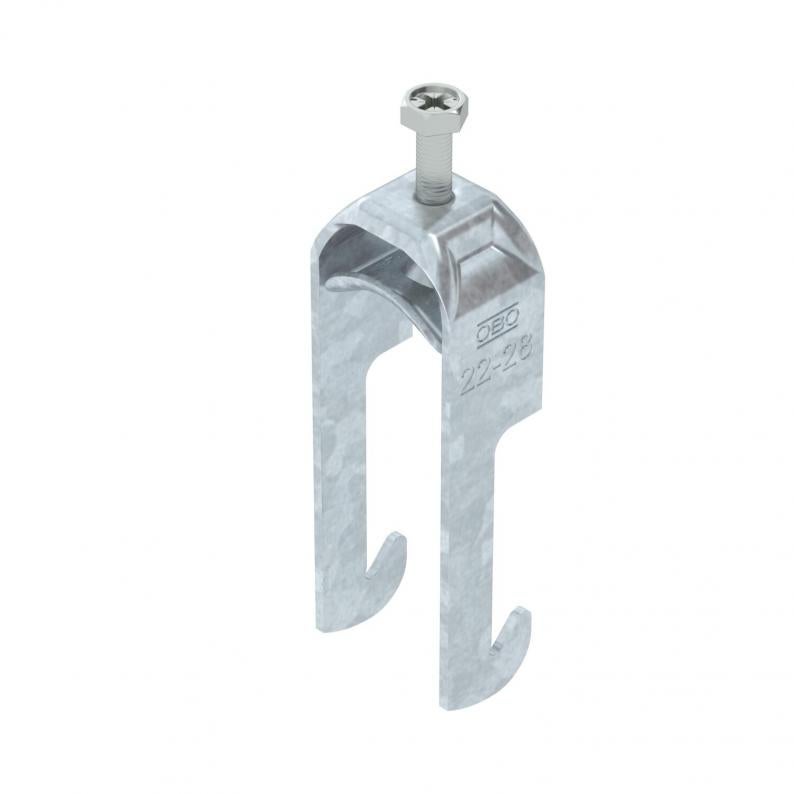

Abrazadera sobre perfil con base W, mediacaña metálica con bordes redondeados para proteger los cables. Para montar 1 cable individual, tanto en vertical como en horizontal, sobre perfil angular de acero con ala de 40 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña. En circuitos de corriente alterna, debido al calentamiento inductivo, no se deben utilizar cables unipolares en conductos galvanizados ni en carriles perfilados.
  • Libre de halógenos: sin cloro, flúor ni bromo
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Abrazadera para fijación a perfiles angulares con lados de 40 mm de longitud
  • Perfil angular de acero
  • Huella de CO₂ (PCF)
  • Embalaje sin plástico
  • Embalaje totalmente de cartón reciclado

Datos técnicos

Dimensiones

Longitud22,5 mm
Ancho33 mm
Altura97 mm
Medida L34 mm
Medida A22,5 mm
Medida B33 mm
Medida H97 mm
Medida t2 mm
Medida C28 mm
Medida G (mm)M6

Datos técnicos

Espesor de chapa2 mm
Para diámetro de tubo mín.22 mm
Para diámetro de tubo máx.28 mm
Ancho de ranura10 mm
Libre de halógenossí
RoscaM6
Con bandeja metálicasí
Longitud, dimensiones exteriores28 mm
Número de cables / tubos1
Accesorio de superficieGalvanizado en caliente
Accesorio de materialAcero
Máx. Par de apriete3 Nm
Modo de montajePerfil angular
Conforme a ROHSsí
Rango de sujeción D mín.22 mm
Rango de sujeción D máx.28 mm
Dimensión22-28mm
SuperficieGalvanizado por inmersión en caliente
MaterialAcero
Serie de productos2056 / 2058

Datos medioambientales

0,198 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje totalmente de cartón recicladosí
Embalaje sin plásticosí
Huella de CO2 (GWP) Cradle-to-Gate0,198 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)0,198 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared UnitPieza
Declared Unit Quantity1

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)

Modelos

Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-W1-M-12 FT
Código
1188301
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-W1-M-16 FT
Código
1188304
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-W1-M-22 FT
Código
1188307
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-W1-M-28 FT
Código
1188310
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-W1-M-34 FT
Código
1188313
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-W1-M-40 FT
Código
1188316
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-W1-M-46 FT
Código
1188319
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-W1-M-52 FT
Código
1188322
Máx. Par de apriete
5
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-W1-M-58 FT
Código
1188325
Máx. Par de apriete
5
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-W1-M-64 FT
Código
1188328
Máx. Par de apriete
5
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
BS-W1-M-70 FT
Código
1188331
Máx. Par de apriete
5
Rango de sujeción D mín.
64
Rango de sujeción D máx.
70
