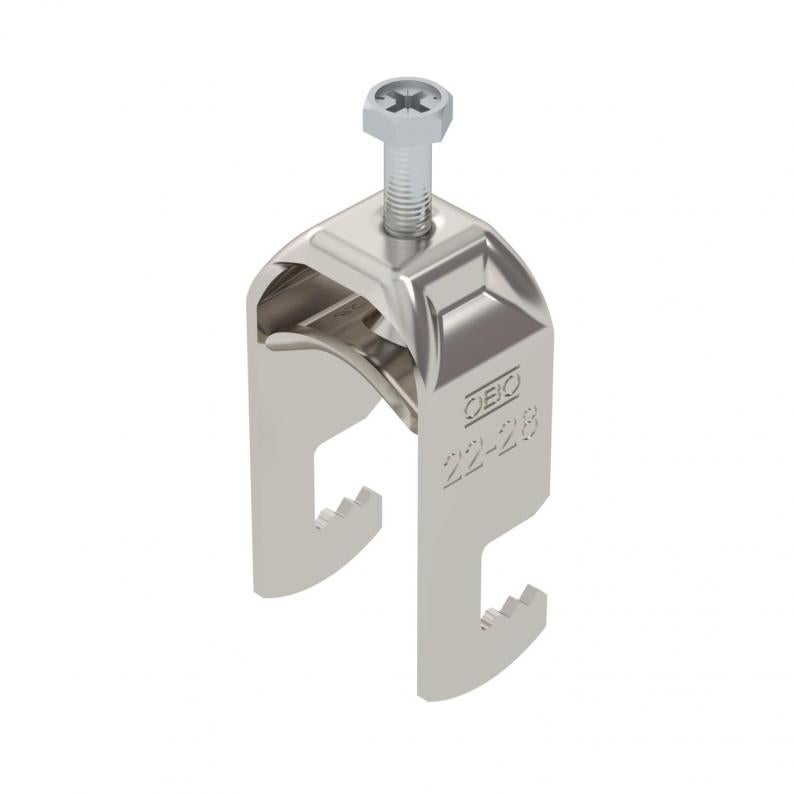

Abrazadera sobre perfil base F simple, mediacaña metálica, A2
Tipo BS-F1-M-28 A2
|Código 1187520
|EAN 4012196853748
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Abrazadera sobre perfil con base F, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfiles planos. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
Datos técnicos

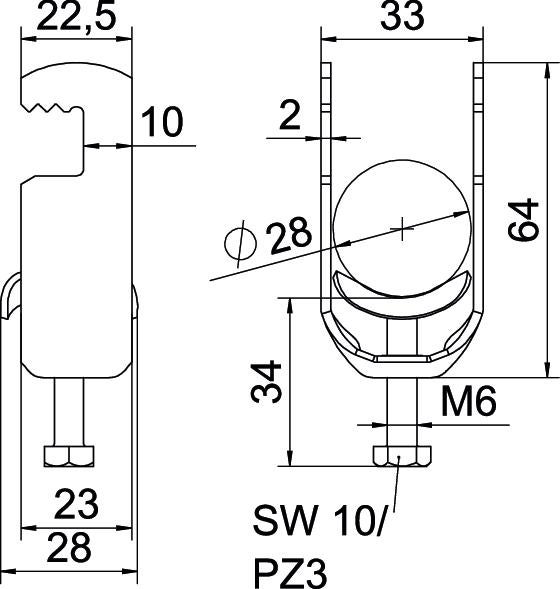

Dimensiones
| Longitud | 22,5 mm |
|---|---|
| Ancho | 33 mm |
| Altura | 64 mm |
| Medida L | 34 mm |
| Medida A | 22,5 mm |
| Medida B | 33 mm |
| Medida H | 64 mm |
| Medida t | 2 mm |
| Medida C | 28 mm |
| Medida G (mm) | M6 |
Datos técnicos
| Espesor de chapa | 2 mm |
|---|---|
| Para diámetro de tubo mín. | 22 mm |
| Para diámetro de tubo máx. | 28 mm |
| Ancho de ranura | 10 mm |
| Libre de halógenos | sí |
| Rosca | M6 |
| Con bandeja metálica | sí |
| Longitud, dimensiones exteriores | 28 mm |
| Número de cables / tubos | 1 |
| Accesorio de superficie | Sin tratar |
| Accesorio de material | Acero inoxidable |
| Máx. Par de apriete | 3 Nm |
| Modo de montaje | Perfil plano |
| Rango de sujeción D mín. | 22 mm |
| Rango de sujeción D máx. | 28 mm |
| Dimensión | 22-28mm |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Con contramediacaña | no |
| Material de la bandeja | Acero inoxidable |
| Calidad de material de la bandeja | Acero inoxidable 304 (1.4301) |
Datos medioambientales
0,4612 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,4612 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,4612 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (3)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-F1-M-12 A2
3
8
12
1187502
BS-F1-M-16 A2
3
12
16
1187508
BS-F1-M-22 A2
3
16
22
1187514
BS-F1-M-28 A2
3
22
28
1187520
BS-F1-M-34 A2
3
28
34
1187526
BS-F1-M-40 A2
3
34
40
1187532
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-F1-M-12 A2
Código
1187502
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-F1-M-16 A2
Código
1187508
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-F1-M-22 A2
Código
1187514
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-F1-M-28 A2
Código
1187520
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-F1-M-34 A2
Código
1187526
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-F1-M-40 A2
Código
1187532
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
