Abrazadera sobre perfil base H doble, mediacaña de plástico, A2
Tipo BS-H2-K-46 A2
|Código 1186343
|EAN 4012196847907
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción

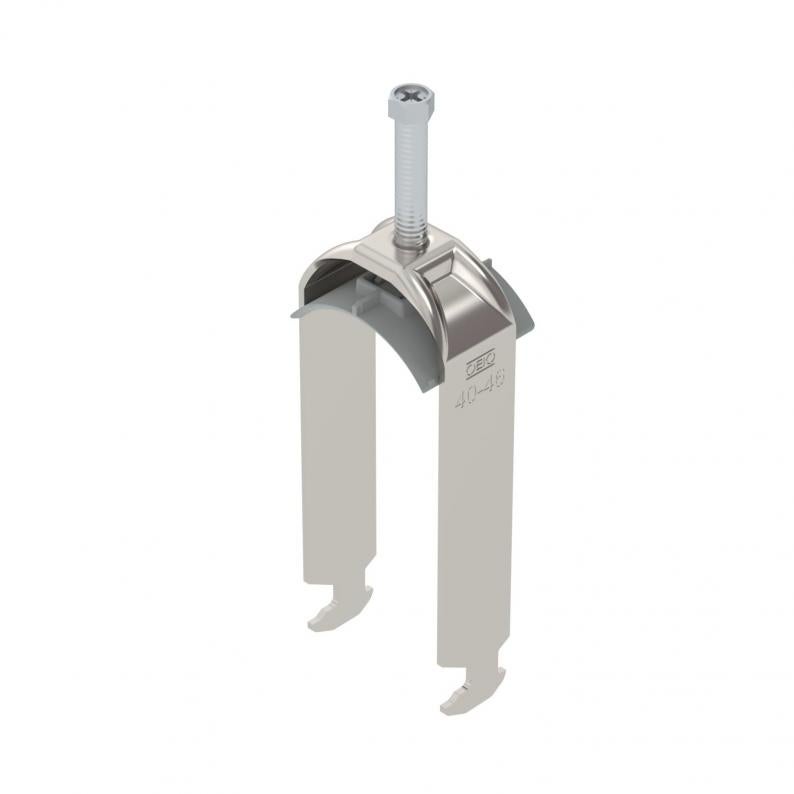

Abrazadera sobre perfil con base con cabeza de martillo, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 2 cables individuales en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Es conveniente separar varios cables mediante cañas dobles. Se recomienda el uso de una contra-caña.
Datos técnicos
Dimensiones
| Longitud | 25 mm |
|---|---|
| Ancho | 51 mm |
| Altura | 132 mm |
| Medida L | 58 mm |
| Medida A | 25 mm |
| Medida B | 51 mm |
| Medida H | 132 mm |
| Medida t | 2 mm |
| Medida C | 40 mm |
| Medida G (mm) | M8 |
Datos técnicos
| Espesor de chapa | 2 mm |
|---|---|
| Para diámetro de tubo mín. | 40 mm |
| Para diámetro de tubo máx. | 46 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 16 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 17 mm |
| Libre de halógenos | sí |
| Rosca | M8 |
| Con bandeja de plástico | sí |
| Longitud, dimensiones exteriores | 40 mm |
| Número de cables / tubos | 2 |
| Accesorio de superficie | Sin tratar |
| Accesorio de material | Acero inoxidable |
| Máx. Par de apriete | 5 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 40 mm |
| Rango de sujeción D máx. | 46 mm |
| Dimensión | 40-46mm |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Con contramediacaña | no |
| Material de la bandeja | Plástico |
| Calidad de material de la bandeja | Polipropileno |
Datos medioambientales
0,9887 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,9887 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,9887 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-H2-K-12 A2
3
8
12
1186303
BS-H2-K-16 A2
3
12
16
1186310
BS-H2-K-22 A2
3
16
22
1186317
BS-H2-K-28 A2
3
22
28
1186323
BS-H2-K-34 A2
3
28
34
1186330
BS-H2-K-40 A2
3
34
40
1186337
BS-H2-K-46 A2
5
40
46
1186343
BS-H2-K-52 A2
5
46
52
1186350
BS-H2-K-58 A2
5
52
58
1186357
BS-H2-K-64 A2
5
58
64
1186363
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-H2-K-12 A2
Código
1186303
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-H2-K-16 A2
Código
1186310
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-H2-K-22 A2
Código
1186317
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-H2-K-28 A2
Código
1186323
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-H2-K-34 A2
Código
1186330
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-H2-K-40 A2
Código
1186337
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-H2-K-46 A2
Código
1186343
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-H2-K-52 A2
Código
1186350
Máx. Par de apriete
5
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-H2-K-58 A2
Código
1186357
Máx. Par de apriete
5
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-H2-K-64 A2
Código
1186363
Máx. Par de apriete
5
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
