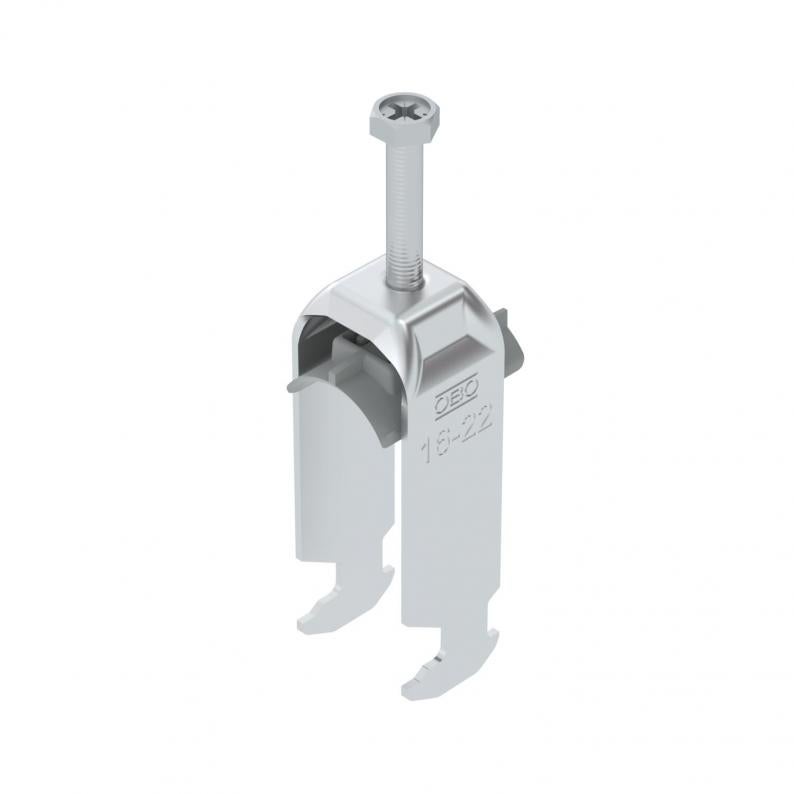

Abrazadera sobre perfil base H doble, mediacaña de plástico, Al
Tipo BS-H2-K-22 ALU
|Código 1186417
|EAN 4012196848218
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Abrazadera sobre perfil con base con cabeza de martillo, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 2 cables individuales en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Es conveniente separar varios cables mediante cañas dobles. Se recomienda el uso de una contra-caña.
Datos técnicos
Dimensiones
| Longitud | 22,5 mm |
|---|---|
| Ancho | 27 mm |
| Altura | 77 mm |
| Medida L | 47 mm |
| Medida A | 22,5 mm |
| Medida B | 27 mm |
| Medida H | 77 mm |
| Medida t | 1,5 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
Datos técnicos
| Espesor de chapa | 1,5 mm |
|---|---|
| Para diámetro de tubo mín. | 16 mm |
| Para diámetro de tubo máx. | 22 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 16 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 17 mm |
| Libre de halógenos | sí |
| Rosca | M6 |
| Con bandeja de plástico | sí |
| Longitud, dimensiones exteriores | 34 mm |
| Número de cables / tubos | 2 |
| Accesorio de superficie | Sin tratar |
| Accesorio de material | Aluminio |
| Máx. Par de apriete | 2 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 16 mm |
| Rango de sujeción D máx. | 22 mm |
| Dimensión | 16-22mm |
| Material | Aluminio |
| Con contramediacaña | no |
| Material de la bandeja | Plástico |
| Calidad de material de la bandeja | Polipropileno |
Datos medioambientales
0,2656 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2656 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2656 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-H2-K-12 ALU
2
8
12
1186403
BS-H2-K-16 ALU
2
12
16
1186410
BS-H2-K-22 ALU
2
16
22
1186417
BS-H2-K-28 ALU
2
22
28
1186423
BS-H2-K-34 ALU
2
28
34
1186430
BS-H2-K-40 ALU
2
34
40
1186437
BS-H2-K-46 ALU
2
40
46
1186443
BS-H2-K-52 ALU
2
46
52
1186450
BS-H2-K-58 ALU
2
52
58
1186457
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-H2-K-12 ALU
Código
1186403
Máx. Par de apriete
2
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-H2-K-16 ALU
Código
1186410
Máx. Par de apriete
2
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-H2-K-22 ALU
Código
1186417
Máx. Par de apriete
2
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-H2-K-28 ALU
Código
1186423
Máx. Par de apriete
2
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-H2-K-34 ALU
Código
1186430
Máx. Par de apriete
2
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-H2-K-40 ALU
Código
1186437
Máx. Par de apriete
2
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-H2-K-46 ALU
Código
1186443
Máx. Par de apriete
2
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-H2-K-52 ALU
Código
1186450
Máx. Par de apriete
2
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-H2-K-58 ALU
Código
1186457
Máx. Par de apriete
2
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
