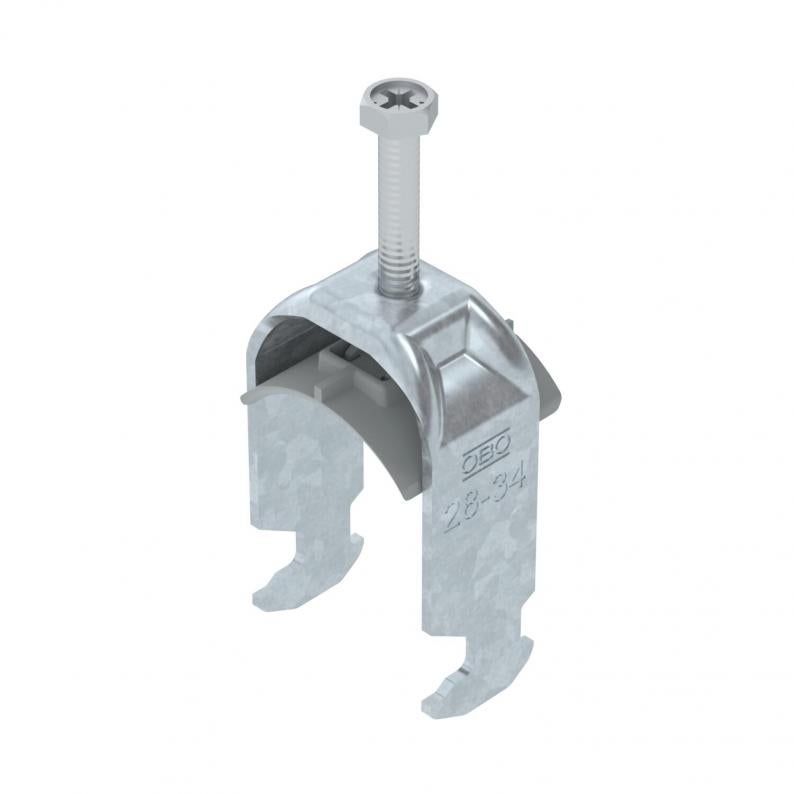

Abrazadera sobre perfil base H simple, mediacaña de plástico, FT
Tipo BS-H1-K-34 FT
|Código 1186229
|EAN 4012196847112
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descripción
Abrazadera sobre perfil con base con cabeza de martillo, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
Datos técnicos
Dimensiones
| Longitud | 22,5 mm |
|---|---|
| Ancho | 39 mm |
| Altura | 67 mm |
| Medida L | 47 mm |
| Medida A | 22,5 mm |
| Medida B | 39 mm |
| Medida H | 67 mm |
| Medida t | 2 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
Datos técnicos
| Espesor de chapa | 2 mm |
|---|---|
| Para diámetro de tubo mín. | 28 mm |
| Para diámetro de tubo máx. | 34 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 16 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 17 mm |
| Libre de halógenos | sí |
| Rosca | M6 |
| Con bandeja de plástico | sí |
| Longitud, dimensiones exteriores | 34 mm |
| Número de cables / tubos | 1 |
| Accesorio de superficie | Galvanizado en caliente |
| Accesorio de material | Acero |
| Máx. Par de apriete | 3 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 28 mm |
| Rango de sujeción D máx. | 34 mm |
| Dimensión | 28-34mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Con contramediacaña | no |
| Material de la bandeja | Plástico |
| Calidad de material de la bandeja | Polipropileno |
Datos medioambientales
0,1493 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,1493 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,1493 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-H1-K-12 FT
3
8
12
1186202
BS-H1-K-16 FT
3
12
16
1186209
BS-H1-K-22 FT
3
16
22
1186216
BS-H1-K-28 FT
3
22
28
1186222
BS-H1-K-34 FT
3
28
34
1186229
BS-H1-K-40 FT
3
34
40
1186236
BS-H1-K-46 FT
5
40
46
1186242
BS-H1-K-52 FT
5
46
52
1186249
BS-H1-K-58 FT
5
52
58
1186256
BS-H1-K-64 FT
5
58
64
1186262
BS-H1-K-70 FT
5
64
70
1186269
BS-H1-K-82 FT
5
76
82
1186282
BS-H1-K-90 FT
5
82
90
1186289
BS-H1-K-76 FT
5
70
76
1186276
BS-H1-K-100 FT
5
90
100
1186297
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-H1-K-12 FT
Código
1186202
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-H1-K-16 FT
Código
1186209
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-H1-K-22 FT
Código
1186216
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-H1-K-28 FT
Código
1186222
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-H1-K-34 FT
Código
1186229
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-H1-K-40 FT
Código
1186236
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-H1-K-46 FT
Código
1186242
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-H1-K-52 FT
Código
1186249
Máx. Par de apriete
5
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-H1-K-58 FT
Código
1186256
Máx. Par de apriete
5
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-H1-K-64 FT
Código
1186262
Máx. Par de apriete
5
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
BS-H1-K-70 FT
Código
1186269
Máx. Par de apriete
5
Rango de sujeción D mín.
64
Rango de sujeción D máx.
70
BS-H1-K-82 FT
Código
1186282
Máx. Par de apriete
5
Rango de sujeción D mín.
76
Rango de sujeción D máx.
82
BS-H1-K-90 FT
Código
1186289
Máx. Par de apriete
5
Rango de sujeción D mín.
82
Rango de sujeción D máx.
90
BS-H1-K-76 FT
Código
1186276
Máx. Par de apriete
5
Rango de sujeción D mín.
70
Rango de sujeción D máx.
76
BS-H1-K-100 FT
Código
1186297
Máx. Par de apriete
5
Rango de sujeción D mín.
90
Rango de sujeción D máx.
100
