Abrazadera sobre perfil base H simple, mediacaña metálica, A2

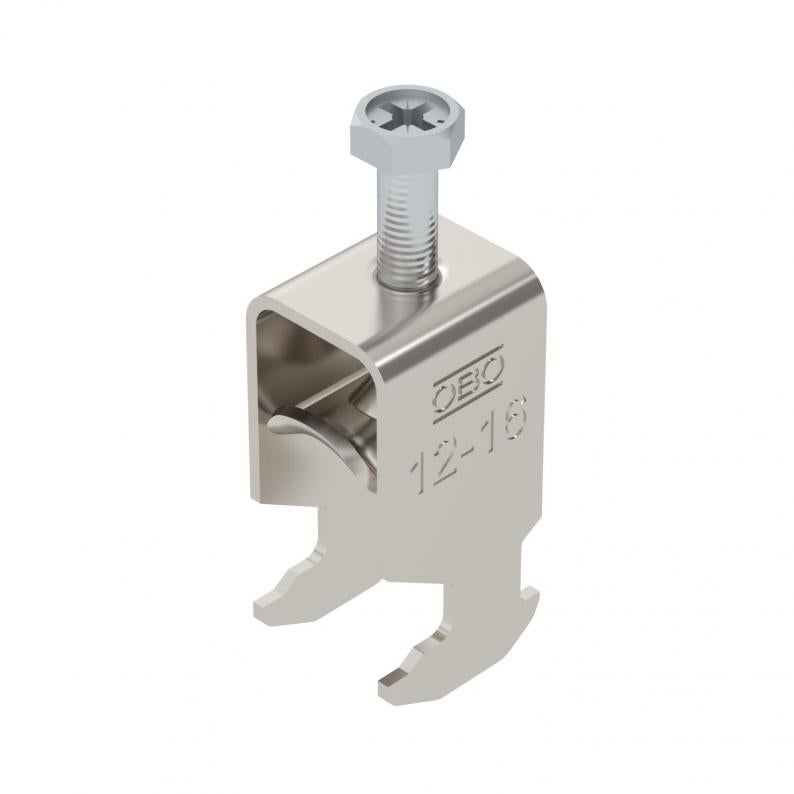

Abrazadera sobre perfil base H simple, mediacaña metálica, A2

Tipo BS-H1-M-16 A2
|
Código 1186109
|
EAN 4012196848881
Mostrar todas las versiones
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.

Ud. mín. envase: 50 Unidad

Unidad

Descripción

Abrazadera sobre perfil con base con cabeza de martillo, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Ancho de ranura 16-17 mm
  • Abrazadera sobre perfil en C con ancho de ranura 16-17 mm.
  • Clase de mantenimiento de función E30
  • Clase de mantenimiento de función E60
  • Clase de mantenimiento de función E90
  • Huella de CO₂ (PCF)
  • Embalaje sin plástico
  • Embalaje totalmente de cartón reciclado

Datos técnicos

Dimensiones

Longitud22,5 mm
Ancho20 mm
Altura46 mm
Medida L34 mm
Medida A22,5 mm
Medida B20 mm
Medida H46 mm
Medida t1,5 mm
Medida C28 mm
Medida G (mm)M6

Datos técnicos

Mantenimiento de funciónsí
Espesor de chapa1,5 mm
Para diámetro de tubo mín.12 mm
Para diámetro de tubo máx.16 mm
Ancho de ranura10 mm
Para carriles con ancho de ranura (con intervalo) mín.16 mm
Para carriles con ancho de ranura (con intervalo) máx.17 mm
Libre de halógenossí
RoscaM6
Con bandeja de plásticono
Con bandeja metálicasí
Longitud, dimensiones exteriores28 mm
Número de cables / tubos1
Accesorio de superficieSin tratar
Accesorio de materialAcero inoxidable
Máx. Par de apriete3 Nm
Modo de montajePerfiles en C
Rango de sujeción D mín.12 mm
Rango de sujeción D máx.16 mm
Dimensión12-16mm
SuperficiePulido, con tratamiento posterior
MaterialAcero inoxidable 1.4301
Con contramediacañano
Material de la bandejaAcero inoxidable
Calidad de material de la bandejaAcero inoxidable 304 (1.4301)

Datos medioambientales

0,2193 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje totalmente de cartón recicladosí
Embalaje sin plásticosí
Huella de CO2 (GWP) Cradle-to-Gate0,2193 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)0,2193 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Pieza
Declared Unit Quantity (LCA)1

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (2)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)

Modelos

Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-H1-M-12 A2
Código
1186102
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-H1-M-16 A2
Código
1186109
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-H1-M-22 A2
Código
1186116
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-H1-M-28 A2
Código
1186122
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-H1-M-52 A2
Código
1186149
Máx. Par de apriete
5
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-H1-M-58 A2
Código
1186156
Máx. Par de apriete
5
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-H1-M-34 A2
Código
1186129
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-H1-M-40 A2
Código
1186136
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-H1-M-46 A2
Código
1186142
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-H1-M-64 A2
Código
1186162
Máx. Par de apriete
5
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
BS-H1-M-70 A2
Código
1186169
Máx. Par de apriete
5
Rango de sujeción D mín.
64
Rango de sujeción D máx.
70
BS-H1-M-76 A2
Código
1186176
Máx. Par de apriete
5
Rango de sujeción D mín.
70
Rango de sujeción D máx.
76
