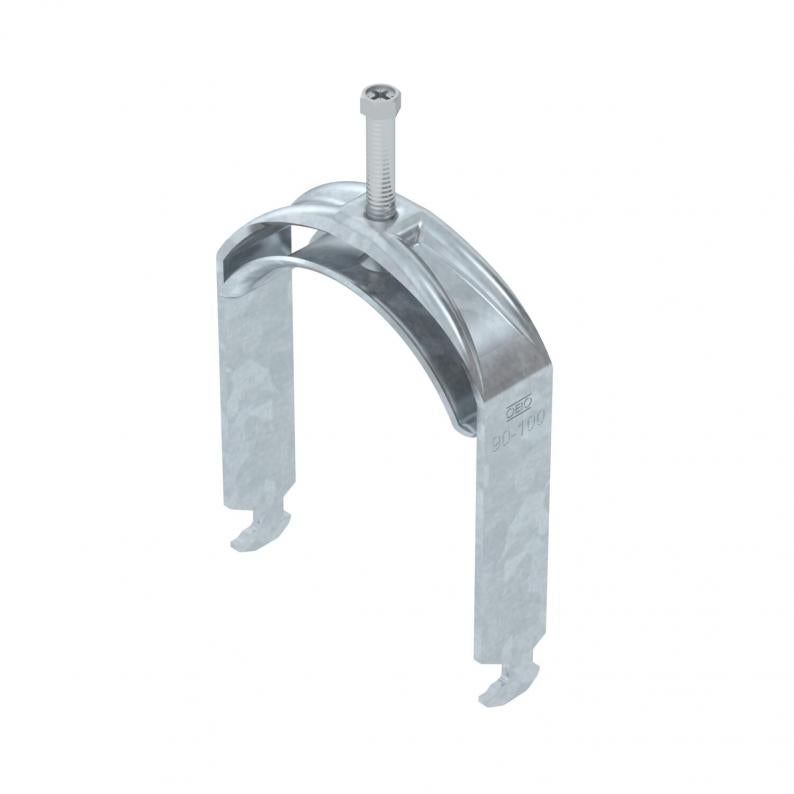

Abrazadera sobre perfil base H simple, mediacaña metálica, FT
Tipo BS-H1-M-100 FT
|Código 1186097
|EAN 4012196848836
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Abrazadera sobre perfil con base con cabeza de martillo, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. La contracaña se debe pedir por separado.
Datos técnicos
Dimensiones
| Longitud | 27 mm |
|---|---|
| Ancho | 107 mm |
| Altura | 143 mm |
| Medida L | 55 mm |
| Medida A | 27 mm |
| Medida B | 107 mm |
| Medida H | 143 mm |
| Medida t | 3 mm |
| Medida C | 38 mm |
| Medida G (mm) | M8 |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Espesor de chapa | 3 mm |
| Para diámetro de tubo mín. | 90 mm |
| Para diámetro de tubo máx. | 100 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 16 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 17 mm |
| Libre de halógenos | sí |
| Rosca | M8 |
| Con bandeja de plástico | no |
| Con bandeja metálica | sí |
| Longitud, dimensiones exteriores | 38 mm |
| Número de cables / tubos | 1 |
| Accesorio de superficie | Galvanizado en caliente |
| Accesorio de material | Acero |
| Máx. Par de apriete | 5 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 90 mm |
| Rango de sujeción D máx. | 100 mm |
| Dimensión | 90-100mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Con contramediacaña | no |
| Material de la bandeja | Acero |
Datos medioambientales
0,7683 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,7683 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,7683 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (5)
Certificados (2)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-H1-M-12 FT
3
8
12
1186002
BS-H1-M-16 FT
3
12
16
1186009
BS-H1-M-22 FT
3
16
22
1186016
BS-H1-M-28 FT
3
22
28
1186022
BS-H1-M-34 FT
3
28
34
1186029
BS-H1-M-40 FT
3
34
40
1186036
BS-H1-M-46 FT
5
40
46
1186042
BS-H1-M-52 FT
5
46
52
1186049
BS-H1-M-58 FT
5
52
58
1186056
BS-H1-M-64 FT
5
58
64
1186062
BS-H1-M-70 FT
5
64
70
1186069
BS-H1-M-76 FT
5
70
76
1186076
BS-H1-M-82 FT
5
76
82
1186082
BS-H1-M-90 FT
5
82
90
1186089
BS-H1-M-100 FT
5
90
100
1186097
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-H1-M-12 FT
Código
1186002
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-H1-M-16 FT
Código
1186009
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-H1-M-22 FT
Código
1186016
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-H1-M-28 FT
Código
1186022
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-H1-M-34 FT
Código
1186029
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-H1-M-40 FT
Código
1186036
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-H1-M-46 FT
Código
1186042
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-H1-M-52 FT
Código
1186049
Máx. Par de apriete
5
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-H1-M-58 FT
Código
1186056
Máx. Par de apriete
5
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-H1-M-64 FT
Código
1186062
Máx. Par de apriete
5
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
BS-H1-M-70 FT
Código
1186069
Máx. Par de apriete
5
Rango de sujeción D mín.
64
Rango de sujeción D máx.
70
BS-H1-M-76 FT
Código
1186076
Máx. Par de apriete
5
Rango de sujeción D mín.
70
Rango de sujeción D máx.
76
BS-H1-M-82 FT
Código
1186082
Máx. Par de apriete
5
Rango de sujeción D mín.
76
Rango de sujeción D máx.
82
BS-H1-M-90 FT
Código
1186089
Máx. Par de apriete
5
Rango de sujeción D mín.
82
Rango de sujeción D máx.
90
BS-H1-M-100 FT
Código
1186097
Máx. Par de apriete
5
Rango de sujeción D mín.
90
Rango de sujeción D máx.
100
