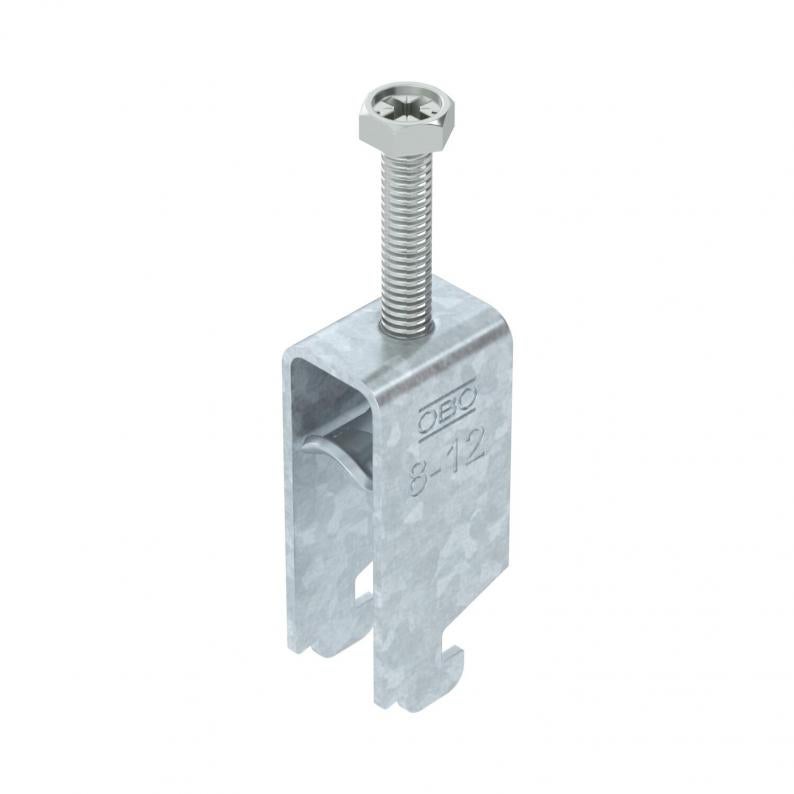

Abrazadera sobre perfil base N doble, mediacaña metálica, FT
Tipo BS-N2-M-12 FT
|Código 1187003
|EAN 4012196852369
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Abrazadera sobre perfil con base N, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 2 cables individuales en perfil tipo C. Para ancho de ranura de 11 - 12 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Es conveniente separar varios cables mediante cañas dobles. Se recomienda el uso de una contra-caña.
Datos técnicos
Dimensiones
| Longitud | 22,5 mm |
|---|---|
| Ancho | 17 mm |
| Altura | 52 mm |
| Medida L | 46 mm |
| Medida A | 22,5 mm |
| Medida B | 17 mm |
| Medida H | 52 mm |
| Medida t | 1,5 mm |
| Medida C | 28 mm |
| Medida G (mm) | M6 |
Datos técnicos
| Espesor de chapa | 1,5 mm |
|---|---|
| Para diámetro de tubo mín. | 8 mm |
| Para diámetro de tubo máx. | 12 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 11 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 12 mm |
| Libre de halógenos | sí |
| Rosca | M6 |
| Con bandeja de plástico | no |
| Con bandeja metálica | sí |
| Longitud, dimensiones exteriores | 28 mm |
| Número de cables / tubos | 2 |
| Accesorio de superficie | Galvanizado en caliente |
| Accesorio de material | Acero |
| Máx. Par de apriete | 3 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 8 mm |
| Rango de sujeción D máx. | 12 mm |
| Dimensión | 08-12mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Con contramediacaña | no |
| Material de la bandeja | Acero |
Datos medioambientales
0,1386 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 0,1386 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,1386 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-N2-M-12 FT
3
8
12
1187003
BS-N2-M-16 FT
3
12
16
1187009
BS-N2-M-22 FT
3
16
22
1187015
BS-N2-M-28 FT
3
22
28
1187021
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-N2-M-12 FT
Código
1187003
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-N2-M-16 FT
Código
1187009
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-N2-M-22 FT
Código
1187015
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-N2-M-28 FT
Código
1187021
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
