Abrazadera sobre perfil base U doble, mediacaña metálica, FT
Tipo BS-U2-M-64 FT
|Código 1186563
|EAN 4012196850174
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción

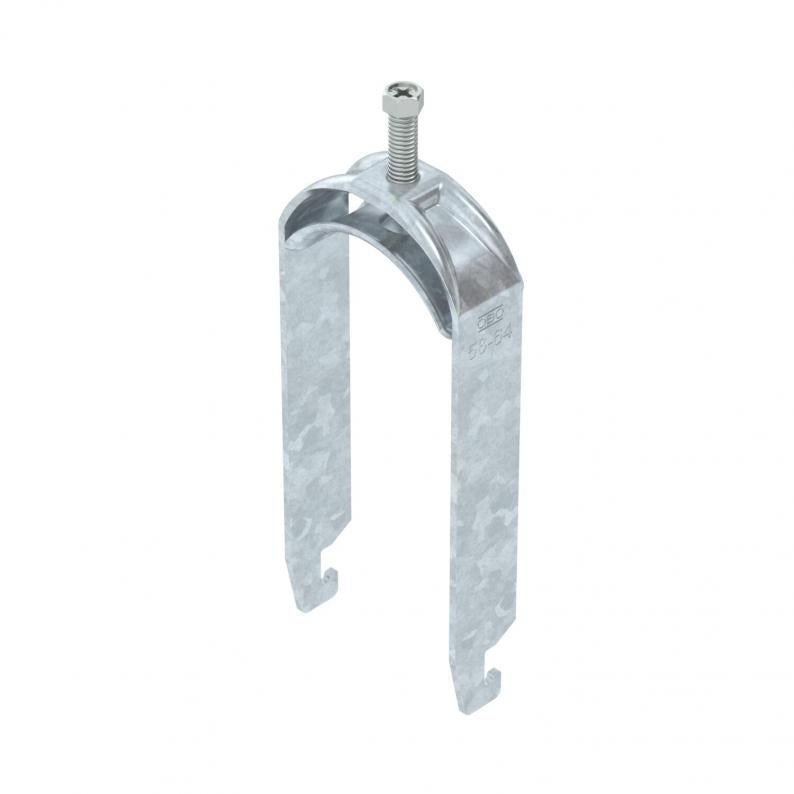

Abrazadera sobre perfil con base U, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 2 cables individuales en perfil tipo C. Para ancho de ranura de 18 - 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Es conveniente separar varios cables mediante cañas dobles. Se recomienda el uso de una contra-caña.
Datos técnicos
Dimensiones
| Longitud | 25 mm |
|---|---|
| Ancho | 70 mm |
| Altura | 165 mm |
| Medida L | 43 mm |
| Medida A | 25 mm |
| Medida B | 70 mm |
| Medida H | 165 mm |
| Medida t | 2,5 mm |
| Medida C | 33 mm |
| Medida G (mm) | M8 |
Datos técnicos
| Espesor de chapa | 2,5 mm |
|---|---|
| Para diámetro de tubo mín. | 58 mm |
| Para diámetro de tubo máx. | 64 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 18 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 22 mm |
| Libre de halógenos | sí |
| Rosca | M8 |
| Con bandeja de plástico | no |
| Con bandeja metálica | sí |
| Longitud, dimensiones exteriores | 33 mm |
| Número de cables / tubos | 2 |
| Accesorio de superficie | Galvanizado en caliente |
| Accesorio de material | Acero |
| Máx. Par de apriete | 5 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 58 mm |
| Rango de sujeción D máx. | 64 mm |
| Dimensión | 58-64mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Con contramediacaña | no |
| Material de la bandeja | Acero |
Datos medioambientales
0,5458 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,5458 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,5458 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (2)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-U2-M-12 FT
3
8
12
1186503
BS-U2-M-16 FT
3
12
16
1186510
BS-U2-M-22 FT
3
16
22
1186517
BS-U2-M-28 FT
3
22
28
1186523
BS-U2-M-34 FT
3
28
34
1186530
BS-U2-M-40 FT
3
34
40
1186537
BS-U2-M-46 FT
5
40
46
1186543
BS-U2-M-52 FT
5
46
52
1186550
BS-U2-M-58 FT
5
52
58
1186557
BS-U2-M-64 FT
5
58
64
1186563
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-U2-M-12 FT
Código
1186503
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-U2-M-16 FT
Código
1186510
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-U2-M-22 FT
Código
1186517
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-U2-M-28 FT
Código
1186523
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-U2-M-34 FT
Código
1186530
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-U2-M-40 FT
Código
1186537
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-U2-M-46 FT
Código
1186543
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-U2-M-52 FT
Código
1186550
Máx. Par de apriete
5
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-U2-M-58 FT
Código
1186557
Máx. Par de apriete
5
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-U2-M-64 FT
Código
1186563
Máx. Par de apriete
5
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
