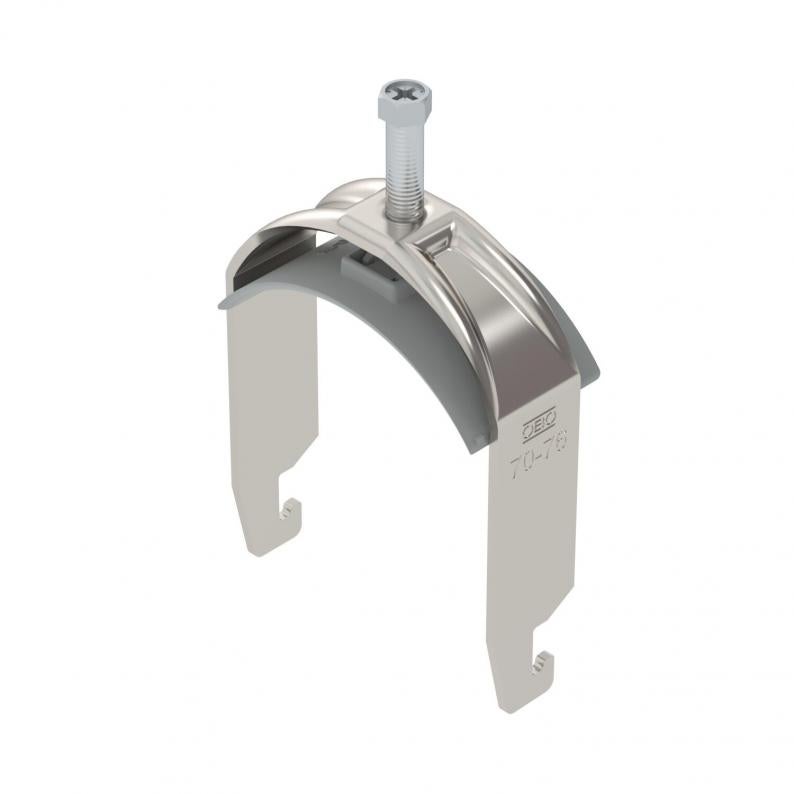

Abrazadera sobre perfil base U simple, mediacaña de plástico, A2
Tipo BS-U1-K-76 A2
|Código 1186876
|EAN 4012196851690
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 10 Unidad
10Unidad
Unidad
Descripción
Abrazadera sobre perfil con base U, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 18 - 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
Datos técnicos

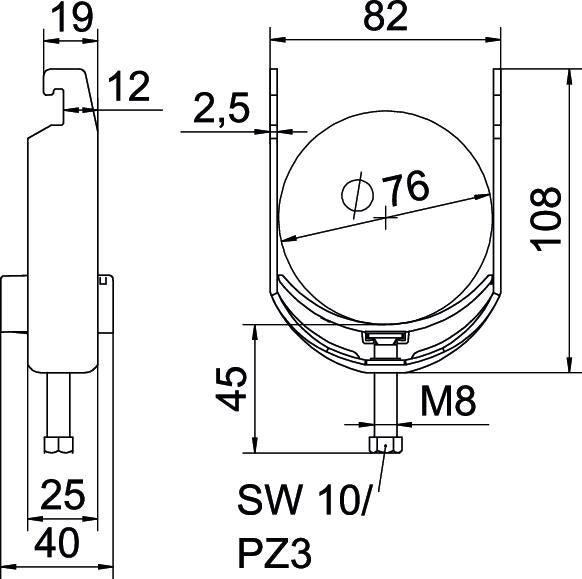

Dimensiones
| Longitud | 25 mm |
|---|---|
| Ancho | 82 mm |
| Altura | 108 mm |
| Medida L | 45 mm |
| Medida A | 25 mm |
| Medida B | 82 mm |
| Medida H | 108 mm |
| Medida t | 2,5 mm |
| Medida C | 40 mm |
| Medida G (mm) | M8 |
Datos técnicos
| Espesor de chapa | 2,5 mm |
|---|---|
| Para diámetro de tubo mín. | 70 mm |
| Para diámetro de tubo máx. | 76 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 18 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 22 mm |
| Libre de halógenos | sí |
| Rosca | M8 |
| Con bandeja de plástico | sí |
| Con bandeja metálica | no |
| Longitud, dimensiones exteriores | 40 mm |
| Número de cables / tubos | 1 |
| Accesorio de superficie | Sin tratar |
| Accesorio de material | Acero inoxidable |
| Máx. Par de apriete | 5 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 70 mm |
| Rango de sujeción D máx. | 76 mm |
| Dimensión | 70-76mm |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Con contramediacaña | no |
| Material de la bandeja | Plástico |
| Calidad de material de la bandeja | Polipropileno |
Datos medioambientales
0,7844 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 0,7844 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,7844 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (4)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-U1-K-12 A2
3
8
12
1186802
BS-U1-K-16 A2
3
12
16
1186809
BS-U1-K-22 A2
3
16
22
1186816
BS-U1-K-28 A2
3
22
28
1186822
BS-U1-K-34 A2
3
28
34
1186829
BS-U1-K-40 A2
3
34
40
1186836
BS-U1-K-46 A2
5
40
46
1186842
BS-U1-K-52 A2
5
46
52
1186849
BS-U1-K-58 A2
5
52
58
1186856
BS-U1-K-64 A2
5
58
64
1186862
BS-U1-K-70 A2
5
64
70
1186869
BS-U1-K-76 A2
5
70
76
1186876
