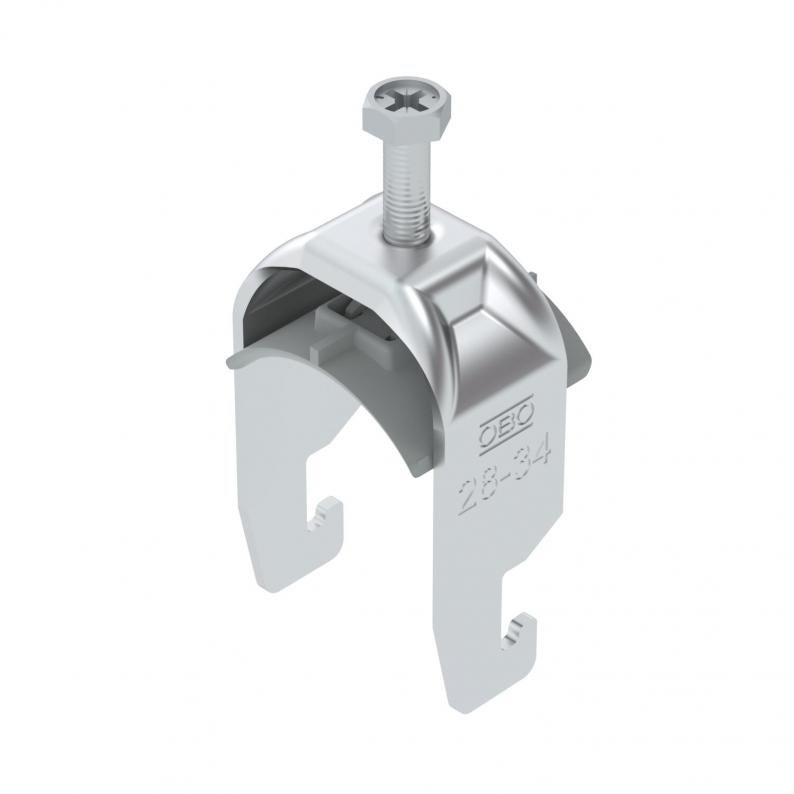

Abrazadera sobre perfil base U simple, mediacaña de plástico, Al

Abrazadera sobre perfil base U simple, mediacaña de plástico, Al

Tipo BS-U1-K-34 ALU
|
Código 1186929
|
EAN 4012196851935
Mostrar todas las versiones
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.

Ud. mín. envase: 50 Unidad

Unidad

Descripción

Abrazadera sobre perfil con base U, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 18 - 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Libre de halógenos: sin cloro, flúor ni bromo
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Ancho de ranura 18 mm
  • Ancho de ranura 22 mm
  • Abrazadera sobre perfil en C con ancho de ranura 18-22 mm.
  • Huella de CO₂ (PCF)
  • Embalaje sin plástico
  • Embalaje totalmente de cartón reciclado

Datos técnicos

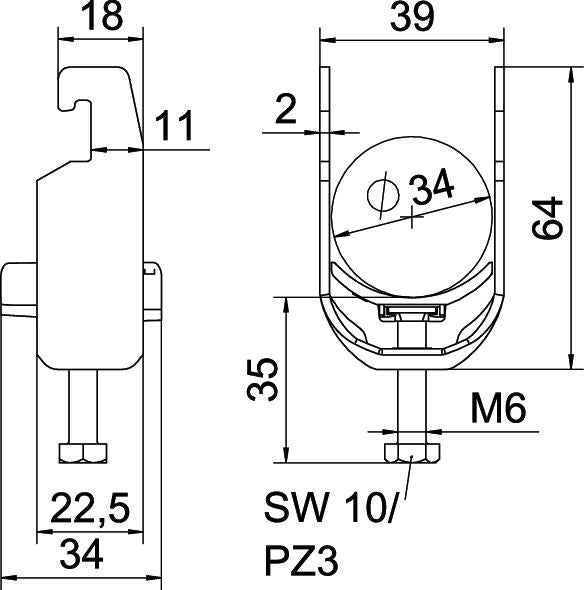

Dimensiones

Longitud22,5 mm
Ancho39 mm
Altura64 mm
Medida L35 mm
Medida A22,5 mm
Medida B39 mm
Medida H64 mm
Medida t2 mm
Medida C34 mm
Medida G (mm)M6

Datos técnicos

Espesor de chapa2 mm
Para diámetro de tubo mín.28 mm
Para diámetro de tubo máx.34 mm
Ancho de ranura10 mm
Para carriles con ancho de ranura (con intervalo) mín.18 mm
Para carriles con ancho de ranura (con intervalo) máx.22 mm
Libre de halógenossí
RoscaM6
Con bandeja de plásticosí
Longitud, dimensiones exteriores34 mm
Número de cables / tubos1
Accesorio de superficieSin tratar
Accesorio de materialAluminio
Máx. Par de apriete2 Nm
Modo de montajePerfiles en C
Rango de sujeción D mín.28 mm
Rango de sujeción D máx.34 mm
Dimensión28-34mm
MaterialAluminio
Con contramediacañano
Material de la bandejaPlástico
Calidad de material de la bandejaPolipropileno

Datos medioambientales

0,2958 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje totalmente de cartón recicladosí
Embalaje sin plásticosí
Huella de CO2 (GWP) Cradle-to-Gate0,2958 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)0,2958 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Pieza
Declared Unit Quantity (LCA)1

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)

Modelos

Rango de sujeción D mín.
Rango de sujeción D máx.
BS-U1-K-12 ALU
Código
1186902
Máx. Par de apriete
2
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-U1-K-16 ALU
Código
1186909
Máx. Par de apriete
2
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-U1-K-22 ALU
Código
1186916
Máx. Par de apriete
2
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-U1-K-28 ALU
Código
1186922
Máx. Par de apriete
2
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-U1-K-34 ALU
Código
1186929
Máx. Par de apriete
2
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-U1-K-40 ALU
Código
1186936
Máx. Par de apriete
2
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-U1-K-46 ALU
Código
1186942
Máx. Par de apriete
2
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-U1-K-52 ALU
Código
1186949
Máx. Par de apriete
2
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-U1-K-58 ALU
Código
1186956
Máx. Par de apriete
2
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-U1-K-64 ALU
Código
1186962
Máx. Par de apriete
2
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
BS-U1-K-70 ALU
Código
1186969
Máx. Par de apriete
2
Rango de sujeción D mín.
64
Rango de sujeción D máx.
70
BS-U1-K-76 ALU
Código
1186976
Máx. Par de apriete
2
Rango de sujeción D mín.
70
Rango de sujeción D máx.
76
