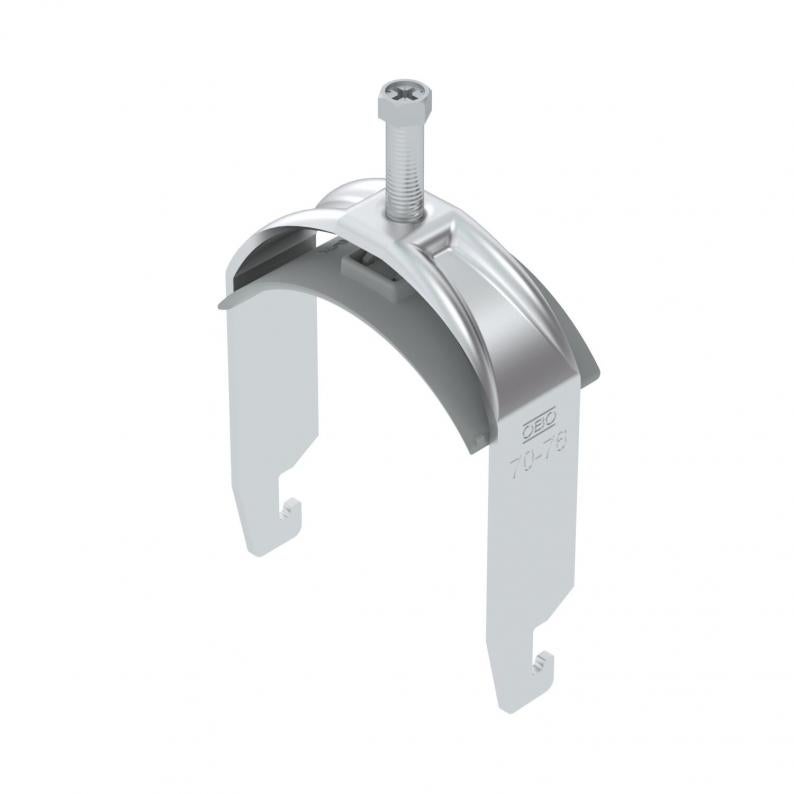

Abrazadera sobre perfil base U simple, mediacaña de plástico, Al
Tipo BS-U1-K-76 ALU
|Código 1186976
|EAN 4012196852178
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Abrazadera sobre perfil con base U, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 18 - 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
Datos técnicos

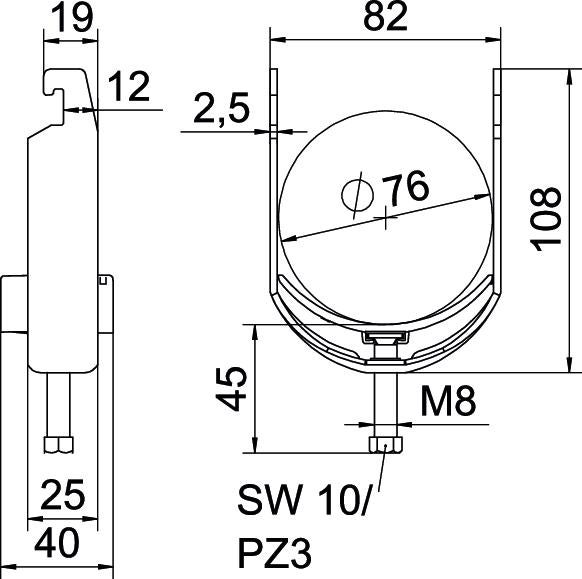

Dimensiones
| Longitud | 25 mm |
|---|---|
| Ancho | 82 mm |
| Altura | 108 mm |
| Medida L | 45 mm |
| Medida A | 25 mm |
| Medida B | 82 mm |
| Medida H | 108 mm |
| Medida t | 2,5 mm |
| Medida C | 40 mm |
| Medida G (mm) | M8 |
Datos técnicos
| Espesor de chapa | 2,5 mm |
|---|---|
| Para diámetro de tubo mín. | 70 mm |
| Para diámetro de tubo máx. | 76 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 18 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 22 mm |
| Libre de halógenos | sí |
| Rosca | M8 |
| Con bandeja de plástico | sí |
| Longitud, dimensiones exteriores | 40 mm |
| Número de cables / tubos | 1 |
| Accesorio de superficie | Sin tratar |
| Accesorio de material | Aluminio |
| Máx. Par de apriete | 2 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 70 mm |
| Rango de sujeción D máx. | 76 mm |
| Dimensión | 70-76mm |
| Material | Aluminio |
| Con contramediacaña | no |
| Material de la bandeja | Plástico |
| Calidad de material de la bandeja | Polipropileno |
Datos medioambientales
0,6869 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 0,6869 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,6869 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-U1-K-12 ALU
2
8
12
1186902
BS-U1-K-16 ALU
2
12
16
1186909
BS-U1-K-22 ALU
2
16
22
1186916
BS-U1-K-28 ALU
2
22
28
1186922
BS-U1-K-34 ALU
2
28
34
1186929
BS-U1-K-40 ALU
2
34
40
1186936
BS-U1-K-46 ALU
2
40
46
1186942
BS-U1-K-52 ALU
2
46
52
1186949
BS-U1-K-58 ALU
2
52
58
1186956
BS-U1-K-64 ALU
2
58
64
1186962
BS-U1-K-70 ALU
2
64
70
1186969
BS-U1-K-76 ALU
2
70
76
1186976
