Abrazadera sobre perfil base U simple, mediacaña metálica, FT

Abrazadera sobre perfil base U simple, mediacaña metálica, FT

Tipo BS-U1-M-22 FT
|
Código 1186516
|
EAN 4012196849871
Mostrar todas las versiones
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.

Ud. mín. envase: 100 Unidad

Unidad

Descripción

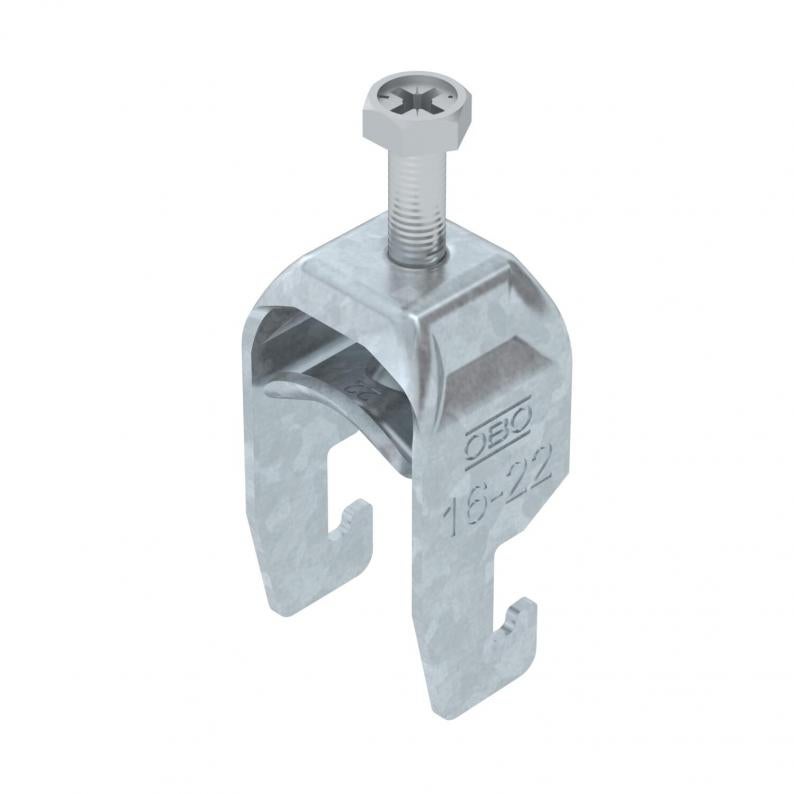

Abrazadera sobre perfil con base U, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 18 - 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Ancho de ranura 18 mm
  • Ancho de ranura 22 mm
  • Abrazadera sobre perfil en C con ancho de ranura 18-22 mm.
  • Clase de mantenimiento de función E30
  • Clase de mantenimiento de función E60
  • Clase de mantenimiento de función E90
  • Huella de CO₂ (PCF)
  • Embalaje sin plástico
  • Embalaje totalmente de cartón reciclado

Datos técnicos

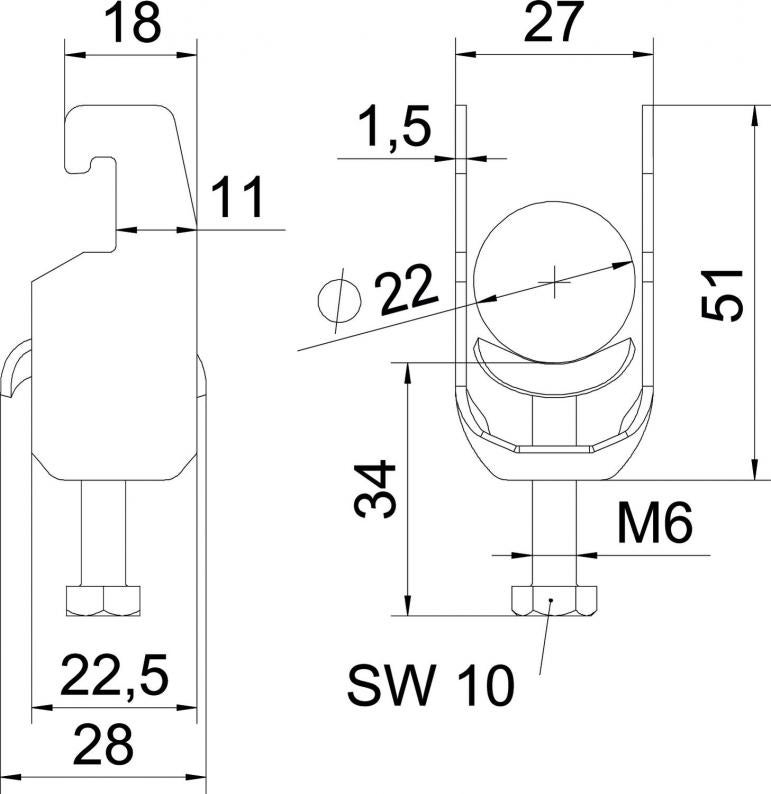

Dimensiones

Longitud22,5 mm
Ancho27 mm
Altura51 mm
Medida L34 mm
Medida A22,5 mm
Medida B27 mm
Medida H51 mm
Medida t1,5 mm
Medida C18 mm
Medida G (mm)M6

Datos técnicos

Mantenimiento de funciónsí
Espesor de chapa1,5 mm
Para diámetro de tubo mín.16 mm
Para diámetro de tubo máx.22 mm
Ancho de ranura10 mm
Para carriles con ancho de ranura (con intervalo) mín.18 mm
Para carriles con ancho de ranura (con intervalo) máx.22 mm
Libre de halógenossí
RoscaM6
Con bandeja metálicasí
Longitud, dimensiones exteriores28 mm
Número de cables / tubos1
Accesorio de superficieGalvanizado en caliente
Accesorio de materialAcero
Máx. Par de apriete3 Nm
Modo de montajePerfiles en C
Rango de sujeción D mín.16 mm
Rango de sujeción D máx.22 mm
Dimensión16-22mm
SuperficieGalvanizado por inmersión en caliente
MaterialAcero
Con contramediacañano
Material de la bandejaAcero

Datos medioambientales

0,1048 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje totalmente de cartón recicladosí
Embalaje sin plásticosí
Huella de CO2 (GWP) Cradle-to-Gate0,1048 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)0,1048 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Pieza
Declared Unit Quantity (LCA)1

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Certificados (3)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)

Modelos

Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-U1-M-12 FT
Código
1186502
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-U1-M-16 FT
Código
1186509
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-U1-M-22 FT
Código
1186516
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-U1-M-28 FT
Código
1186522
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-U1-M-34 FT
Código
1186529
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-U1-M-40 FT
Código
1186536
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-U1-M-46 FT
Código
1186542
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-U1-M-52 FT
Código
1186549
Máx. Par de apriete
5
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-U1-M-58 FT
Código
1186556
Máx. Par de apriete
5
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-U1-M-64 FT
Código
1186562
Máx. Par de apriete
5
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
BS-U1-M-70 FT
Código
1186569
Máx. Par de apriete
5
Rango de sujeción D mín.
64
Rango de sujeción D máx.
70
BS-U1-M-76 FT
Código
1186576
Máx. Par de apriete
5
Rango de sujeción D mín.
70
Rango de sujeción D máx.
76
BS-U1-M-82 FT
Código
1186582
Máx. Par de apriete
5
Rango de sujeción D mín.
76
Rango de sujeción D máx.
82
BS-U1-M-90 FT
Código
1186589
Máx. Par de apriete
5
Rango de sujeción D mín.
82
Rango de sujeción D máx.
90
BS-U1-M-100 FT
Código
1186597
Máx. Par de apriete
5
Rango de sujeción D mín.
90
Rango de sujeción D máx.
100
