Abrazadera sobre perfil base U triple, mediacaña de plástico, FT
Tipo BS-U3-K-28 FT
|Código 1186724
|EAN 4012196850907
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Abrazadera sobre perfil con base U, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 3 cables individuales en perfil tipo C. Para ancho de ranura de 18 mm o 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Es conveniente separar varios cables mediante cañas dobles. Se recomienda el uso de una contra-caña.
Datos técnicos

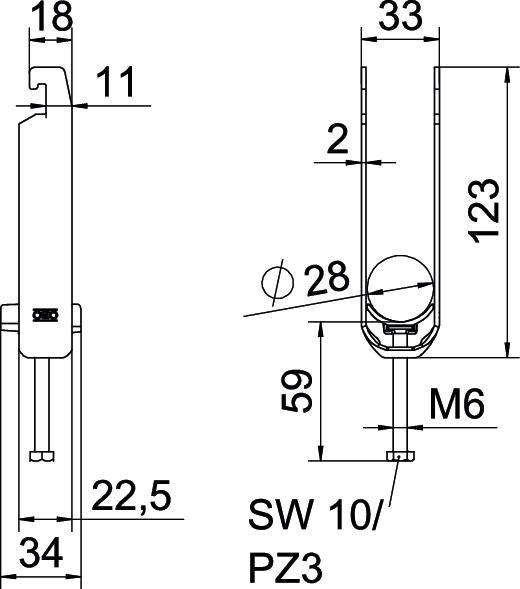

Dimensiones
| Longitud | 22,5 mm |
|---|---|
| Ancho | 33 mm |
| Altura | 123 mm |
| Medida L | 59 mm |
| Medida A | 22,5 mm |
| Medida B | 33 mm |
| Medida H | 123 mm |
| Medida t | 2 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
Datos técnicos
| Espesor de chapa | 2 mm |
|---|---|
| Para diámetro de tubo mín. | 22 mm |
| Para diámetro de tubo máx. | 28 mm |
| Ancho de ranura | 10 mm |
| Para carriles con ancho de ranura (con intervalo) mín. | 18 mm |
| Para carriles con ancho de ranura (con intervalo) máx. | 22 mm |
| Libre de halógenos | sí |
| Rosca | M6 |
| Con bandeja de plástico | sí |
| Longitud, dimensiones exteriores | 34 mm |
| Número de cables / tubos | 3 |
| Accesorio de superficie | Galvanizado en caliente |
| Accesorio de material | Acero |
| Máx. Par de apriete | 3 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 22 mm |
| Rango de sujeción D máx. | 28 mm |
| Dimensión | 22-28mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Con contramediacaña | no |
| Material de la bandeja | Plástico |
| Calidad de material de la bandeja | Polipropileno |
Datos medioambientales
0,2935 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2935 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2935 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-U3-K-12 FT
3
8
12
1186704
BS-U3-K-16 FT
3
12
16
1186711
BS-U3-K-22 FT
3
16
22
1186718
BS-U3-K-28 FT
3
22
28
1186724
BS-U3-K-34 FT
3
28
34
1186731
BS-U3-K-40 FT
3
34
40
1186738
BS-U3-K-46 FT
5
40
46
1186744
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-U3-K-12 FT
Código
1186704
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-U3-K-16 FT
Código
1186711
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-U3-K-22 FT
Código
1186718
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-U3-K-28 FT
Código
1186724
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-U3-K-34 FT
Código
1186731
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-U3-K-40 FT
Código
1186738
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-U3-K-46 FT
Código
1186744
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
