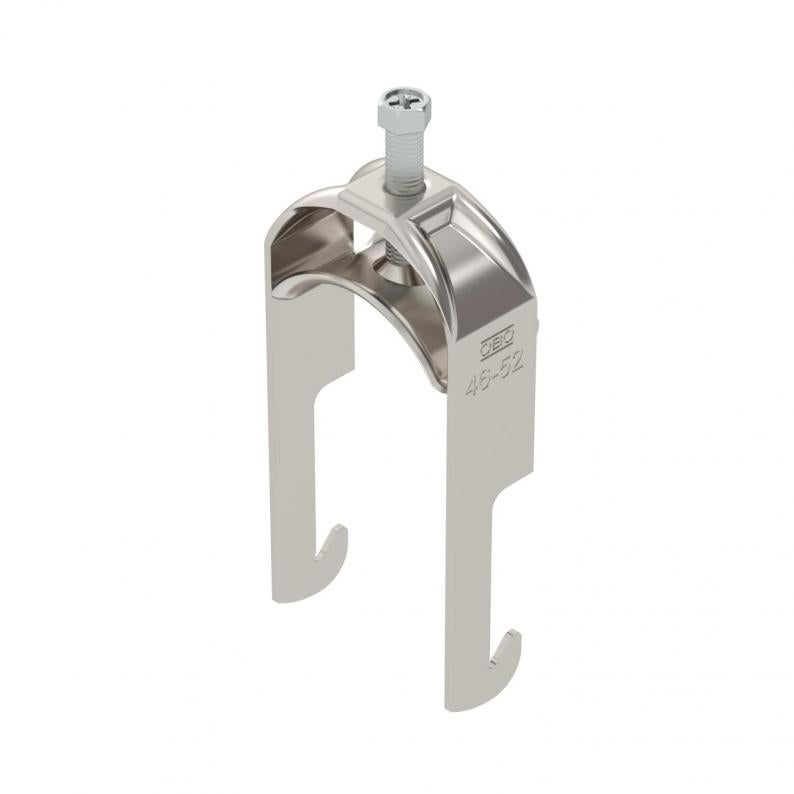

Abrazadera sobre perfil base W simple, mediacaña metálica, A2
Tipo BS-W1-M-52 A2
|Código 1188044
|EAN 4012196855872
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Abrazadera sobre perfil con base W, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfiles angulares hasta < 40 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
Datos técnicos
Dimensiones
| Longitud | 25 mm |
|---|---|
| Ancho | 57 mm |
| Altura | 122 mm |
| Medida L | 43 mm |
| Medida A | 25 mm |
| Medida B | 57 mm |
| Medida H | 122 mm |
| Medida t | 2 mm |
| Medida C | 33 mm |
| Medida G (mm) | M8 |
Datos técnicos
| Espesor de chapa | 2 mm |
|---|---|
| Para diámetro de tubo mín. | 46 mm |
| Para diámetro de tubo máx. | 52 mm |
| Ancho de ranura | 10 mm |
| Libre de halógenos | sí |
| Rosca | M8 |
| Con bandeja metálica | sí |
| Longitud, dimensiones exteriores | 33 mm |
| Número de cables / tubos | 1 |
| Accesorio de superficie | Sin tratar |
| Accesorio de material | Acero inoxidable |
| Máx. Par de apriete | 5 Nm |
| Modo de montaje | Perfil angular |
| Rango de sujeción D mín. | 46 mm |
| Rango de sujeción D máx. | 52 mm |
| Dimensión | 46-52mm |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Con contramediacaña | no |
| Material de la bandeja | Acero inoxidable |
| Calidad de material de la bandeja | Acero inoxidable 304 (1.4301) |
Datos medioambientales
0,7246 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,7246 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,7246 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-W1-M-12 A2
3
8
12
1188002
BS-W1-M-16 A2
3
12
16
1188008
BS-W1-M-22 A2
3
16
22
1188014
BS-W1-M-28 A2
3
22
28
1188020
BS-W1-M-34 A2
3
28
34
1188026
BS-W1-M-40 A2
3
34
40
1188032
BS-W1-M-46 A2
5
40
46
1188038
BS-W1-M-52 A2
5
46
52
1188044
BS-W1-M-58 A2
5
52
58
1188050
BS-W1-M-64 A2
5
58
64
1188056
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-W1-M-12 A2
Código
1188002
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-W1-M-16 A2
Código
1188008
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-W1-M-22 A2
Código
1188014
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-W1-M-28 A2
Código
1188020
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-W1-M-34 A2
Código
1188026
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-W1-M-40 A2
Código
1188032
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-W1-M-46 A2
Código
1188038
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-W1-M-52 A2
Código
1188044
Máx. Par de apriete
5
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-W1-M-58 A2
Código
1188050
Máx. Par de apriete
5
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-W1-M-64 A2
Código
1188056
Máx. Par de apriete
5
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
