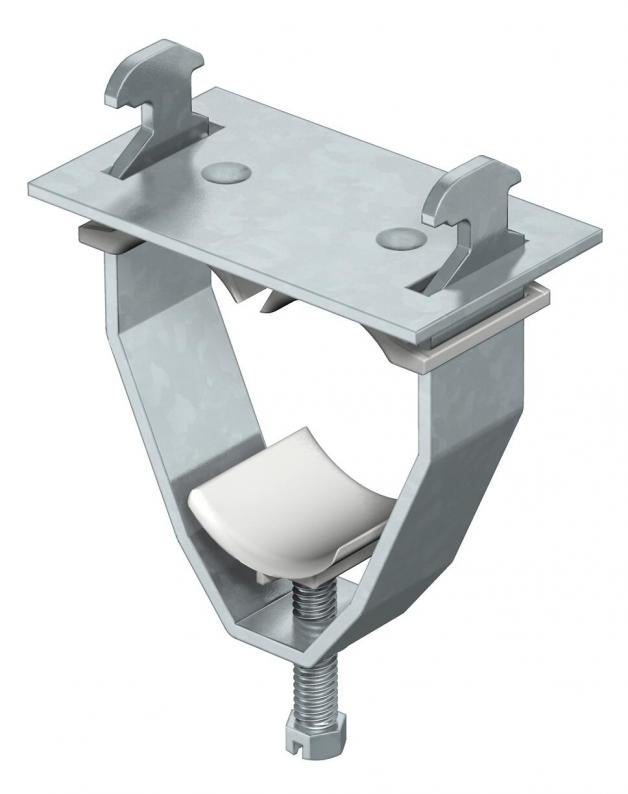

Abrazadera sobre perfil con patilla cuadrada para conexión de 3 conductores unifilares
Tipo 2056 E 44 FT
|Código 1174630
|EAN 4012195500476
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Cuerpo de abrazadera, tornillo y sufridera de acero galvanizado por inmersión, mediacaña y contra-mediacaña de polipropileno, libre de halógenos, gris claro RAL 7035.
Suministro completo con sufridera y contra-mediacaña.
Suministro completo con sufridera y contra-mediacaña.
Las abrazadera sobre perfil 2056/E sirven para el tendido sistemático de cables unifilares en redes trifásicas. Como mediante este tipo de tendido se suprimen recíprocamente los campos magnéticos, no hay que temer que se produzca ningún calentamiento por lo que se pueden utilizar abrazaderas de acero.
La 2056/E es adecuada para todos los perfiles con 16-17 mm de ancho de ranura.
Datos técnicos
Datos técnicos
| Para carriles con ancho de ranura (con intervalo) mín. | 16 mm |
|---|---|
| Para carriles con ancho de ranura (con intervalo) máx. | 17 mm |
| A prueba de impactos | no |
| Libre de halógenos | sí |
| Diámetro del cable mín. | 40 mm |
| Diámetro del cable máx. | 44 mm |
| Con bandeja de plástico | sí |
| Con bandeja metálica | no |
| Número de cables / tubos | 3 |
| Accesorio de superficie | Galvanizado en caliente |
| Accesorio de material | Acero |
| Máx. Par de apriete | 5 Nm |
| Modo de montaje | Perfiles en C |
| Rango de sujeción D mín. | 40 mm |
| Rango de sujeción D máx. | 44 mm |
| Dimensión | 40-44mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Con contramediacaña | sí |
| Material de la bandeja | Plástico |
| Calidad de material de la bandeja | Polipropileno |
| Material de la contramediacaña | Plástico |
Dimensiones
| Medida A | 109 mm |
|---|---|
| Medida B | 95 mm |
| Medida H | 143 mm |
Datos medioambientales
0,6846 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,6846 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,6846 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (3)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
2056 E 31 FT
5
28
31
1174606
2056 E 37 FT
5
34
37
1174614
2056 E 44 FT
5
40
44
1174630
Rango de sujeción D mín.
Rango de sujeción D máx.
2056 E 31 FT
Código
1174606
Máx. Par de apriete
5
Rango de sujeción D mín.
28
Rango de sujeción D máx.
31
2056 E 37 FT
Código
1174614
Máx. Par de apriete
5
Rango de sujeción D mín.
34
Rango de sujeción D máx.
37
2056 E 44 FT
Código
1174630
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
44
