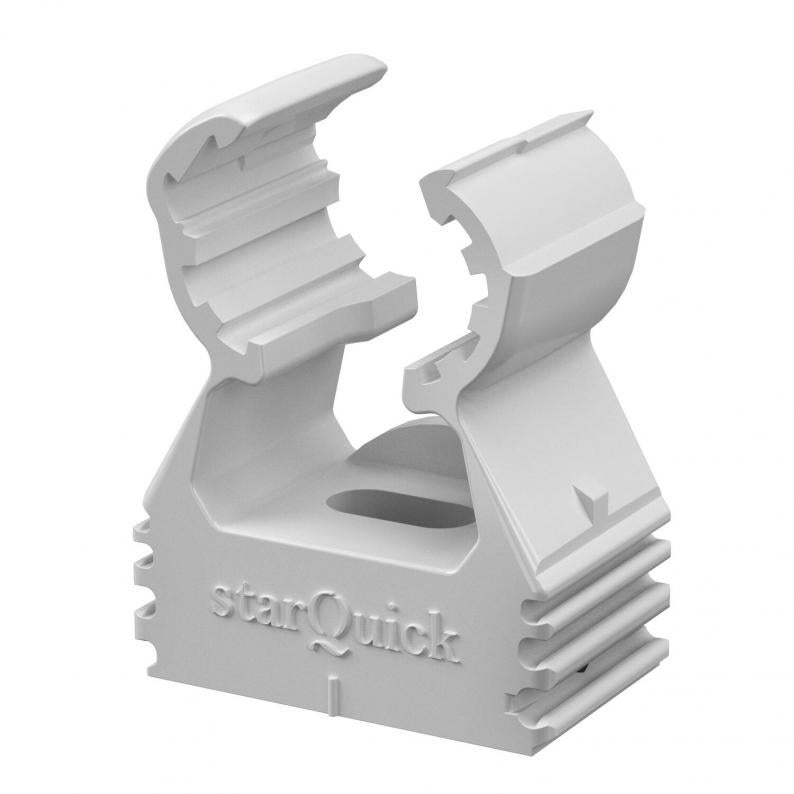

Abrazadera StarQuick
Tipo SQ-10 LGR
|Código 2146053
|EAN 4012195595359
Código / Tipo
Tamaño nominal
¡Este artículo es un producto descatalogado!
Encontrará el modelo sustituto aquí.
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descripción
Abrazadera de alta resistencia para el alojamiento de tubos eléctricos y sanitarios de plástico y metal, y tubos para instalación eléctrica Quick-Pipe. Posibilidades de fijación universales en pared, techo y construcciones de acero en zonas interiores y exteriores. Rango de sujeción flexible de varios milímetros. Montaje de tubo sin herramientas. Se puede colocar en línea hasta Ø 28 mm, también con abrazadera Quick o starQuick de OBO. Para altos valores de carga combinable con soporte doble. Para distancias y cantidad de abrazaderas variables se puede montar en perfiles.
Datos técnicos
Dimensiones
| Medida A | 29 mm |
|---|---|
| Medida B | 17 mm |
| Medida H | 31,6 mm |
| Medida F | 4,5 mm |
| Medida h | 10,5 mm |
| Medida E | 10 mm |
Datos técnicos
| Tamaño nominal | 10 |
|---|---|
| Libre de halógenos | sí |
| Resistente a los UV | sí |
| Tubular | sí |
| cerrado | sí |
| Número de cables / tubos | 1 |
| Carga de fractura | 0,5 kN |
| Con inserción | no |
| Tipo de fijación | Agujero de rosca |
| Rango de sujeción D mín. | 9,5 mm |
| Rango de sujeción D máx. | 12 mm |
| Antiinflamable | según la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 650 °C |
| Dimensión | 9,5-12mm |
| Material | Poliamida |
| Color | Gris claro, RAL 7035 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
DP GM6 30
2351673
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 2351673
Taco de expansión Delta-Push® con rosca M6Tipo
DP GM6 30
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (4)
Certificados (1)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Tamaño nominal
Código
SQ-10 LGR
10
2146053
SQ-12 LGR
12-14
2146061
SQ-15 LGR
15-16
2146096
SQ-20 LGR
20-23
2146134
SQ-25 LGR
25-28
2146207
SQ-32 LGR
32-35
2146258
Tamaño nominal
SQ-10 LGR
Código
2146053
Tamaño nominal
10
SQ-12 LGR
Código
2146061
Tamaño nominal
12-14
SQ-15 LGR
Código
2146096
Tamaño nominal
15-16
SQ-20 LGR
Código
2146134
Tamaño nominal
20-23
SQ-25 LGR
Código
2146207
Tamaño nominal
25-28
SQ-32 LGR
Código
2146258
Tamaño nominal
32-35
