Bandeja de escalera con peldaño en Z, estándar FT
Tipo SLZ 100 FT
|Código 7098132
|EAN 4012195708032
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 3 m
3m
m
Descripción

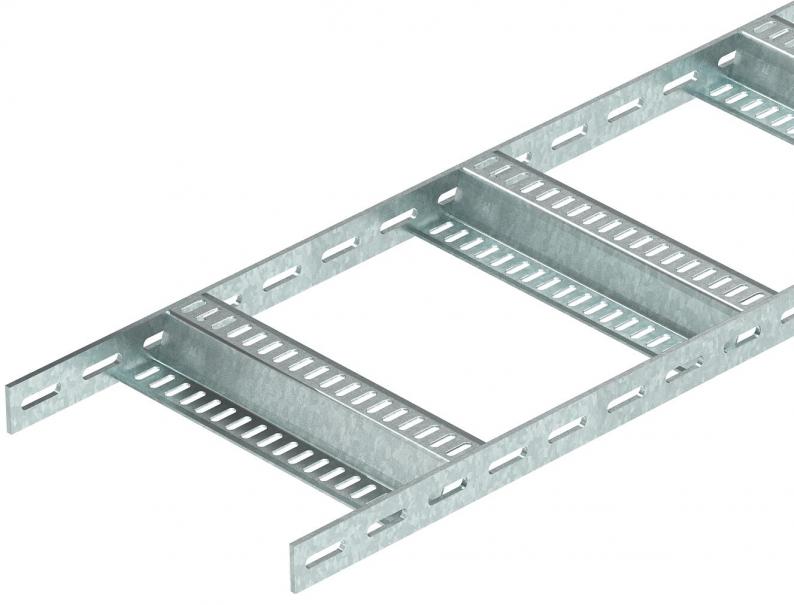

Bandeja de escalera para barcos ligera, con barra lateral perforada de ala 40 mm con peldaños en forma de Z soldados y perforados. Carga probada según CEI en combinación con conector SLV.
La bandeja de escalera para barcos incluidas piezas preformadas está disponible en acero inoxidable previa solicitud. Posible recubrimiento en polvo según colores RAL.
Datos técnicos

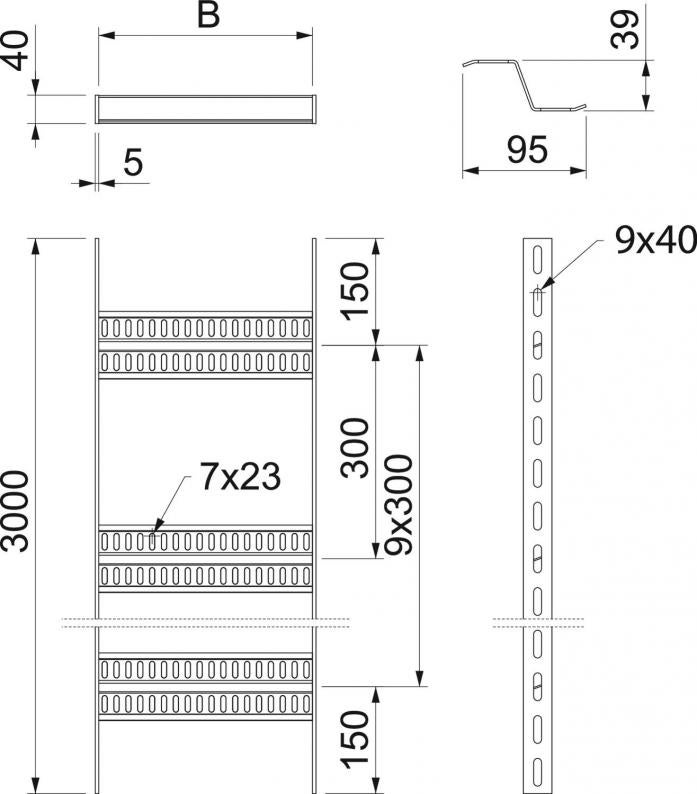

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 40 mm |
| Medida B | 110 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | no |
| Acero inoxidable, barnizado | no |
| Distancia entre peldaños | 300 mm |
| Modelo de peldaños | Perfil perforado |
| Modelo de perfil lateral | Perfil plano |
| Fijación del peldaño | Soldado |
| Tamaño | 40x100 |
| Espesor | 5 mm |
| Dimensión | 40x110x3000 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie SLZ |
Cargas
| Distancia de sujeción 1,5 m | 2,8 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,75 kN/m |
| Distancia de sujeción 2,5 m | 1 kN/m |
| Distancia de sujeción 3,0 m | 0,6 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Esquema de carga para procesos de comprobación
Datos medioambientales
7,8595 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 7,8595 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,8595 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (1)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Código
SLZ 100 FT
3000
100
no
5
7098132
SLZ 150 FT
3000
150
no
5
7098133
SLZ 200 FT
3000
200
no
5
7098134
SLZ 300 FT
3000
300
no
5
7098136
SLZ 400 FT
3000
400
no
5
7098138
SLZ 500 FT
3000
500
no
5
7098140
SLZ 600 FT
3000
600
no
5
7098142
Ancho
SLZ 100 FT
Código
7098132
Longitud
3000
Ancho
100
Mantenimiento de función
no
Espesor
5
SLZ 150 FT
Código
7098133
Longitud
3000
Ancho
150
Mantenimiento de función
no
Espesor
5
SLZ 200 FT
Código
7098134
Longitud
3000
Ancho
200
Mantenimiento de función
no
Espesor
5
SLZ 300 FT
Código
7098136
Longitud
3000
Ancho
300
Mantenimiento de función
no
Espesor
5
SLZ 400 FT
Código
7098138
Longitud
3000
Ancho
400
Mantenimiento de función
no
Espesor
5
SLZ 500 FT
Código
7098140
Longitud
3000
Ancho
500
Mantenimiento de función
no
Espesor
5
SLZ 600 FT
Código
7098142
Longitud
3000
Ancho
600
Mantenimiento de función
no
Espesor
5
