Bandeja de escalera con peldaño en Z, para cargas ligeras A4
Tipo SLZ L 200 A4
Código 7098086
EAN 4012195707981
Código / Tipo
7098086 / SLZ L 200 A4
Longitud
3000 mm
Ancho
200 mm
Mantenimiento de función
no
Espesor
3 mm
Ud. mín. envase: 3 m
3m
m
Descripción

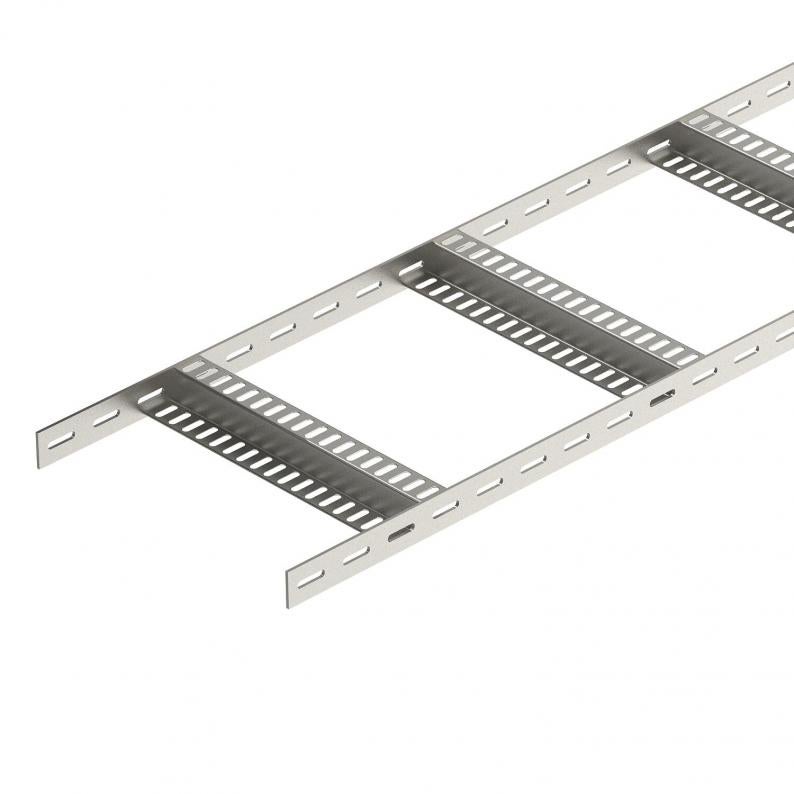

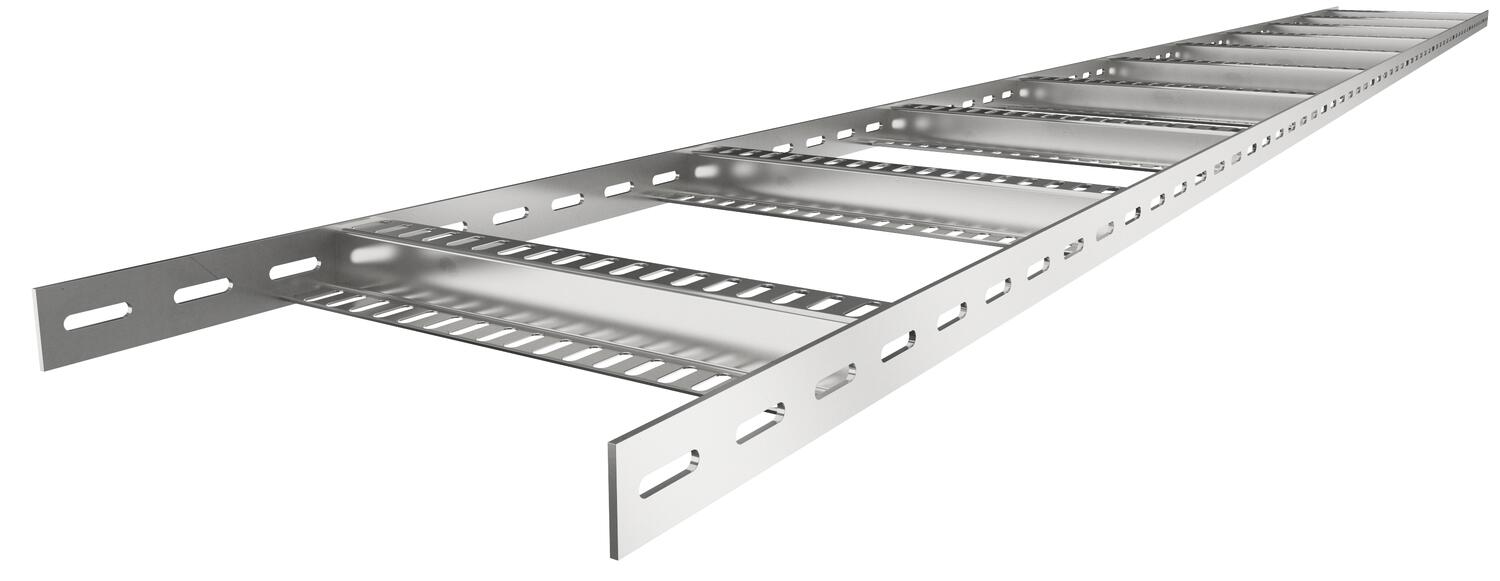

Bandeja de escalera para barcos ligera, con barra lateral perforada de ala 35 mm con peldaños en forma de Z soldados y perforados. Carga probada según CEI en combinación con conector SLV.
Curvas previa solicitud.
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 35 mm |
| Medida B | 206 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | no |
| Acero inoxidable, barnizado | sí |
| Distancia entre peldaños | 300 mm |
| Modelo de peldaños | Perfil perforado |
| Modelo de perfil lateral | Perfil plano |
| Fijación del peldaño | Soldado |
| Tamaño | 35x200 |
| Conforme a ROHS | sí |
| Espesor | 3 mm |
| Dimensión | 35x206x3000 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4571 |
| Color | acero inoxidable |
| Serie de productos | Serie SLZ |
Cargas
| Distancia de sujeción 1,0 m | 2,8 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 1 kN/m |
| Distancia de sujeción 2,0 m | 0,55 kN/m |
| Distancia de sujeción 2,5 m | 0,35 kN/m |
| Distancia de sujeción 3,0 m | 0,25 kN/m |

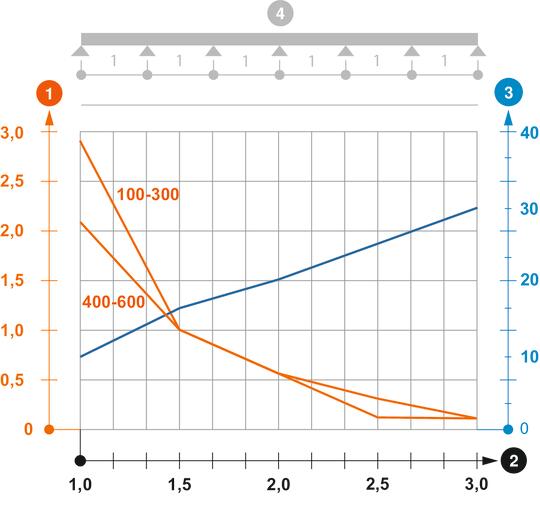

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Esquema de carga para procesos de comprobación
Datos medioambientales
10,5747 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 10,5747 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 10,5747 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
