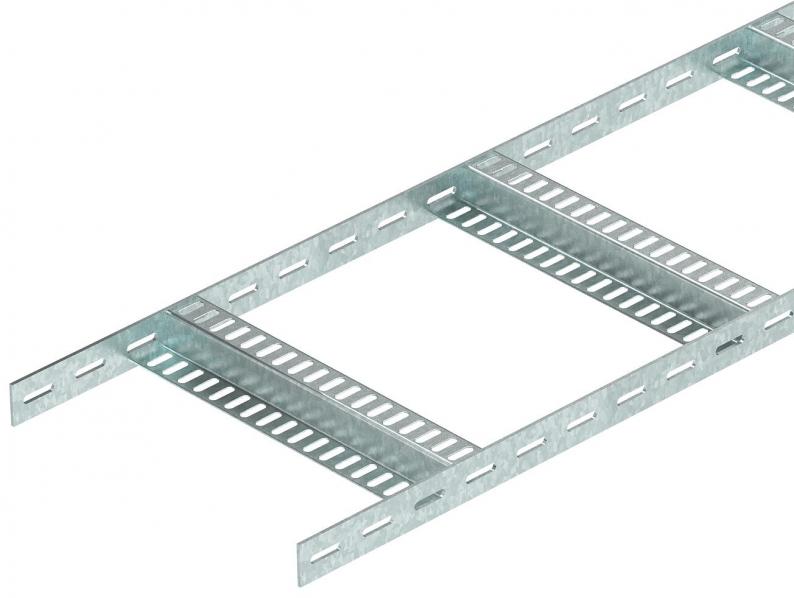

Bandeja de escalera con peldaño en Z, para cargas ligeras FT
Tipo SLZ L 100 FT
|Código 7098002
|EAN 4012195707646
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja de escalera para barcos ligera, con barra lateral perforada de ala 35 mm con peldaños en forma de Z soldados y perforados. Carga probada según CEI en combinación con conector SLV.
La bandeja de escalera para barcos incluidas piezas preformadas está disponible en acero inoxidable previa solicitud. Posible recubrimiento en polvo según colores RAL.
Datos técnicos

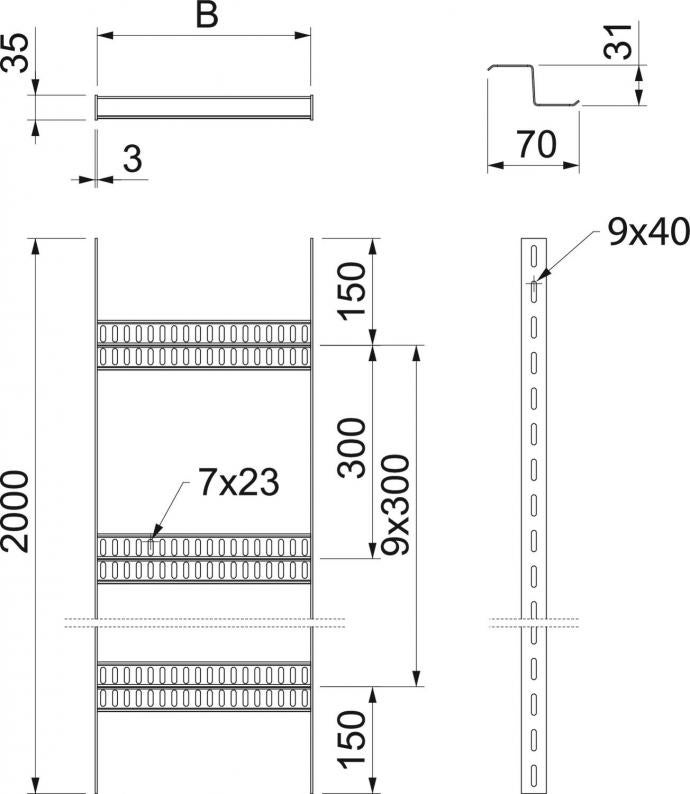

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 35 mm |
| Medida B | 106 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | no |
| Acero inoxidable, barnizado | no |
| Distancia entre peldaños | 300 mm |
| Modelo de peldaños | Perfil perforado |
| Modelo de perfil lateral | Perfil plano |
| Fijación del peldaño | Soldado |
| Tamaño | 35x100 |
| Espesor | 3 mm |
| Dimensión | 35x106x3000 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie SLZ |
Cargas
| Distancia de sujeción 1,5 m | 1,5 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 0,85 kN/m |
| Distancia de sujeción 2,5 m | 0,35 kN/m |
| Distancia de sujeción 3,0 m | 0,25 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Esquema de carga para procesos de comprobación
Datos medioambientales
4,0504 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 4,0504 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 4,0504 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (1)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Código
SLZ L 100 FT
3000
100
no
3
7098002
SLZ L 200 FT
3000
200
no
3
7098006
SLZ L 300 FT
3000
300
no
3
7098008
SLZ L 400 FT
3000
400
no
3
7098010
SLZ L 500 FT
3000
500
no
3
7098012
SLZ L 600 FT
3000
600
no
3
7098014
Ancho
SLZ L 100 FT
Código
7098002
Longitud
3000
Ancho
100
Mantenimiento de función
no
Espesor
3
SLZ L 200 FT
Código
7098006
Longitud
3000
Ancho
200
Mantenimiento de función
no
Espesor
3
SLZ L 300 FT
Código
7098008
Longitud
3000
Ancho
300
Mantenimiento de función
no
Espesor
3
SLZ L 400 FT
Código
7098010
Longitud
3000
Ancho
400
Mantenimiento de función
no
Espesor
3
SLZ L 500 FT
Código
7098012
Longitud
3000
Ancho
500
Mantenimiento de función
no
Espesor
3
SLZ L 600 FT
Código
7098014
Longitud
3000
Ancho
600
Mantenimiento de función
no
Espesor
3
