Bandeja de escalera LCIS 60, 3 m C30 FS
Tipo LCIS 650 3 FS
|Código 6209616
|EAN 4012196487608
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 3 m
3m
m
Descripción

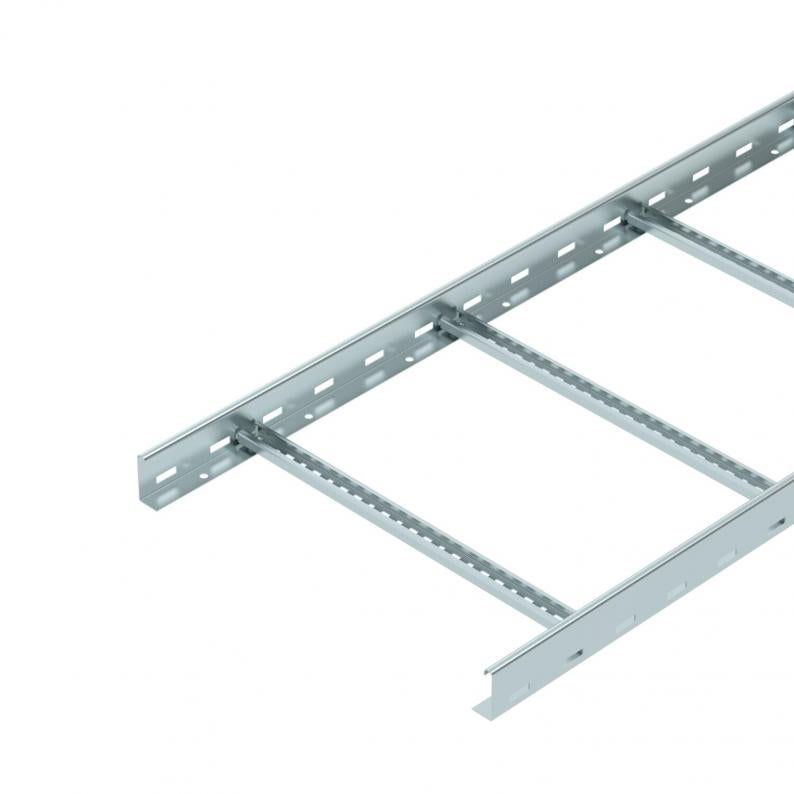

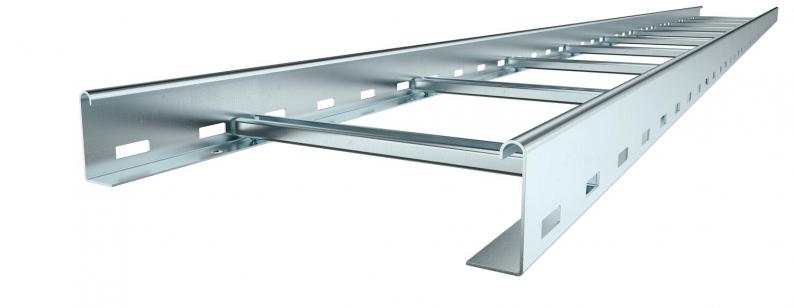

Bandeja de escalera con altura de ala de 60 mm con peldaños de perfil C30 soldados, abiertos hacia arriba. Barra lateral enrollada como refuerzo y como protección de bordes. La fijación en la escuadra se realiza con bridas de fijación LKS 40. La medida de la ranura del peldaño es de 16,5 mm; la abrazadera de media caña sobre perfil adecuada es BS-H....
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 500 mm |
| Altura | 60 mm |
| Medida B | 500 mm |
| Medida de la ranura del peldaño | 17,00 |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | no |
| Sección efectiva | 200 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 20000 mm² |
| Distancia entre peldaños | 300 mm |
| Modelo de peldaños | Perfil perforado |
| Modelo de perfil lateral | Perfil plano |
| Fijación del peldaño | Soldado |
| Espesor | 1,5 mm |
| Dimensión | 60x500x3000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
Cargas
| Distancia de sujeción 1,5 m | 3,3 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 2 kN/m |
| Distancia de sujeción 2,5 m | 1,3 kN/m |
| Distancia de sujeción 3,0 m | 1 kN/m |
| Distancia de sujeción 3,5 m | 0,78 kN/m |
| Distancia de sujeción 4,0 m | 0,4 kN/m |
| Distancia de sujeción 4,5 m | 0,3 kN/m |
| Distancia de sujeción 5,0 m | 0,2 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
8,141 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Base de unidades EPD | 1 running metre + mounting system |
| EPD GWP (fuera de los límites del sistema) | 18.83 kg CO₂e |
| EPD GWP (fase de eliminación) | 1.97 kg CO₂e |
| EPD GWP (fase de fabricación) | 81.32 kg CO₂e |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 8,141 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 8,141 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Código
LCIS 610 3 FS
3000
100
no
1,5
6209608
LCIS 620 3 FS
3000
200
no
1,5
6209610
LCIS 630 3 FS
3000
300
no
1,5
6209612
LCIS 640 3 FS
3000
400
no
1,5
6209614
LCIS 650 3 FS
3000
500
no
1,5
6209616
LCIS 660 3 FS
3000
600
no
1,5
6209618
Ancho
LCIS 610 3 FS
Código
6209608
Longitud
3000
Ancho
100
Mantenimiento de función
no
Espesor
1,5
LCIS 620 3 FS
Código
6209610
Longitud
3000
Ancho
200
Mantenimiento de función
no
Espesor
1,5
LCIS 630 3 FS
Código
6209612
Longitud
3000
Ancho
300
Mantenimiento de función
no
Espesor
1,5
LCIS 640 3 FS
Código
6209614
Longitud
3000
Ancho
400
Mantenimiento de función
no
Espesor
1,5
LCIS 650 3 FS
Código
6209616
Longitud
3000
Ancho
500
Mantenimiento de función
no
Espesor
1,5
LCIS 660 3 FS
Código
6209618
Longitud
3000
Ancho
600
Mantenimiento de función
no
Espesor
1,5
