Bandeja de escalera LG 110, 6 m VS FS
Tipo LG 112 VS 6 FS
|Código 6216442
|EAN 4012195065289
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 6 m
6m
m
Descripción

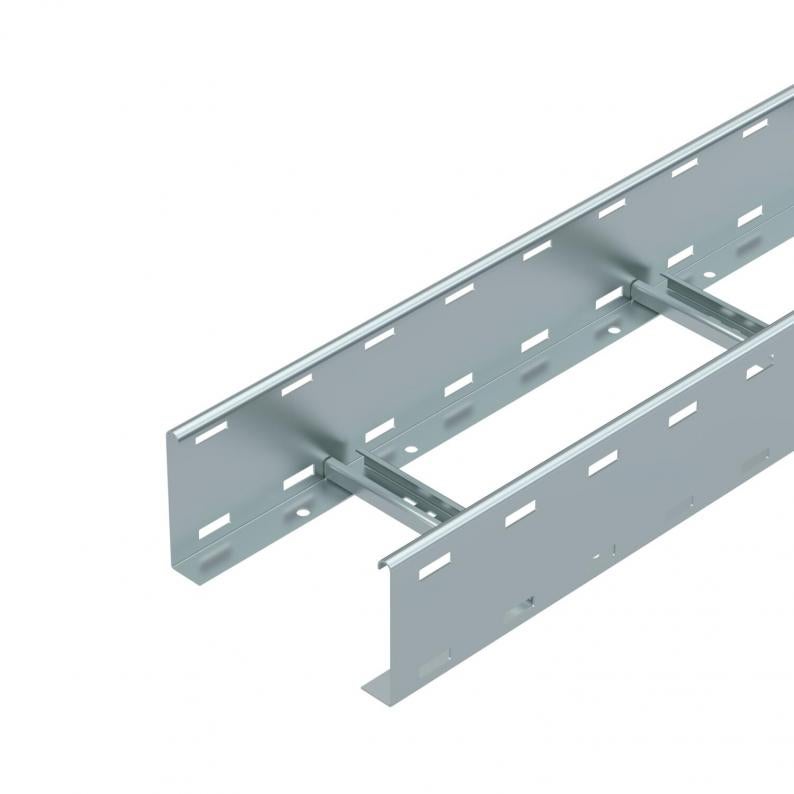

Bandeja de escalera con barra lateral perforada de ala 110 mm con peldaños de perfil en C abiertos hacia arriba, remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
La bandeja de escalera se suministra plegada.
La abrazadera de media caña sobre perfil 2056 la encontrará en el sistema de bandejas de escalera vertical.
Datos técnicos

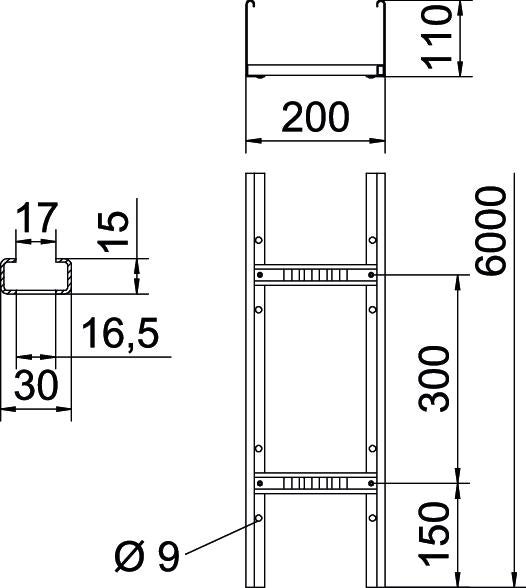

Dimensiones
| Longitud | 6000 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 110 mm |
| Medida B | 200 mm |
| Medida de la ranura del peldaño | 16,50 |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | no |
| Sección efectiva | 188 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 18800 mm² |
| Distancia entre peldaños | 300 mm |
| Modelo de peldaños | Perfil perforado |
| Modelo de perfil lateral | Perfil plano |
| Fijación del peldaño | Con remache ciego |
| Tamaño | 110x200x6000 |
| Espesor | 1,5 mm |
| Dimensión | 110x200x6000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
Cargas
| Distancia de sujeción 2,0 m | 3,1 kN/m |
|---|---|
| Distancia de sujeción 2,5 m | 2 kN/m |
| Distancia de sujeción 3,0 m | 1,4 kN/m |
| Distancia de sujeción 3,5 m | 0,9 kN/m |
| Distancia de sujeción 4,0 m | 0,65 kN/m |
| Distancia de sujeción 4,5 m | 0,55 kN/m |
| Distancia de sujeción 5,0 m | 0,5 kN/m |
| Distancia de sujeción 6,0 m | 0,15 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
9,0338 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Base de unidades EPD | 1 running metre + mounting system |
| EPD GWP (fuera de los límites del sistema) | 18.83 kg CO₂e |
| EPD GWP (fase de eliminación) | 1.97 kg CO₂e |
| EPD GWP (fase de fabricación) | 81.32 kg CO₂e |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 9,0338 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,0338 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Superficie
Material
Código
LG 112 VS 6 FS
6000
200
no
1,5
Galvanizado en banda
Acero
6216442

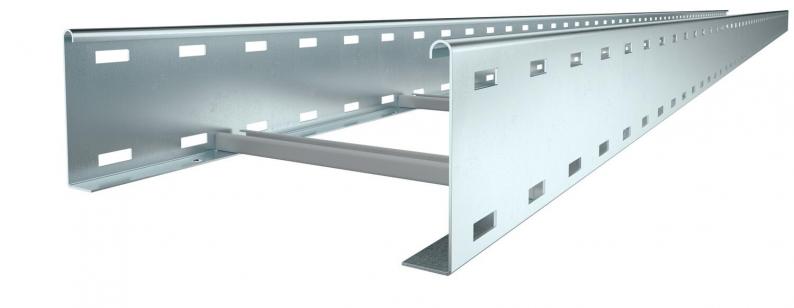

LG 113 VS 6 FS
6000
300
no
1,5
Galvanizado en banda
Acero
6216445
LG 114 VS 6 FS
6000
400
no
1,5
Galvanizado en banda
Acero
6216448
LG 115 VS 6 FS
6000
500
no
1,5
Galvanizado en banda
Acero
6216451
LG 116 VS 6 FS
6000
600
no
1,5
Galvanizado en banda
Acero
6216454
