Bandeja de rejilla G Magic® 150 FT
Tipo G-GRM 150 100 FT
|Código 6005529
|EAN 4012195686422
Código / Tipo
6005529 / G-GRM 150 100 FT
Longitud
3000 mm
Ancho
100 mm
Altura
150 mm
Mantenimiento de función
sí
Sección efectiva
107 cm²
Diámetro alambre
3,9 mm
Ud. mín. envase: 3 m
3m
m

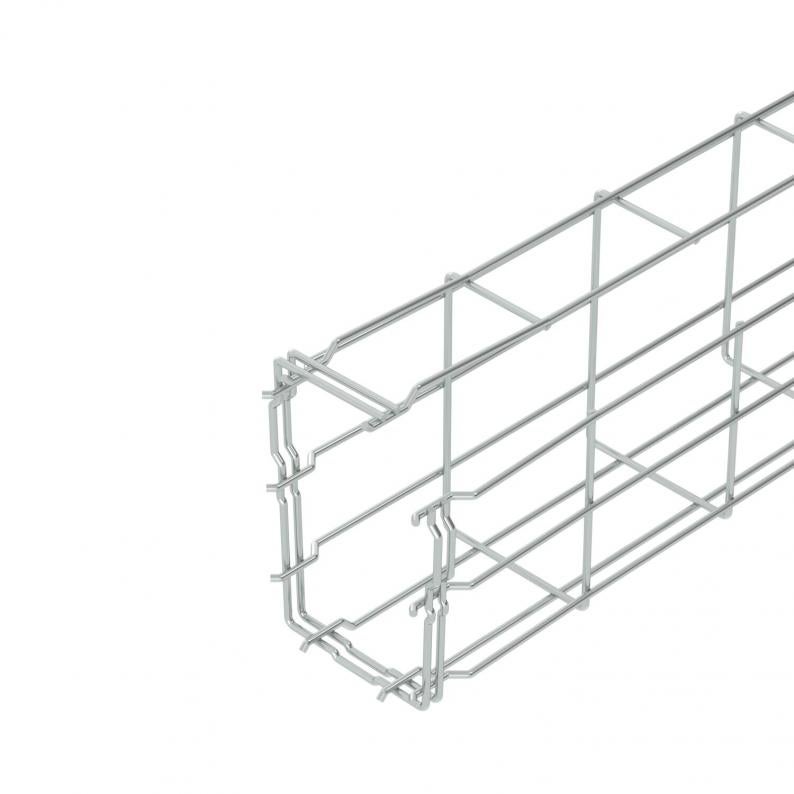

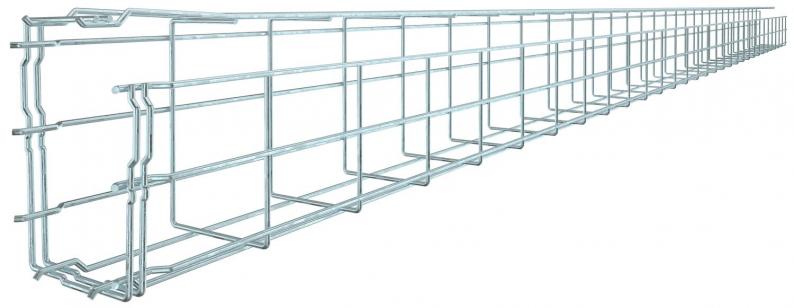

Descripción
Bandeja de rejilla en forma de G a partir de alambres de acero soldados de forma indirecta por puntos con alas y anchos diferentes.
Posibilidad de montaje directo en la pared y en el techo. Indicaciones de carga sobre los distintos tipos de instalación previa solicitud.
Aislamiento magnético de 15 dB.
Posibilidad de montaje directo en la pared y en el techo. Indicaciones de carga sobre los distintos tipos de instalación previa solicitud.
Aislamiento magnético de 15 dB.
Datos técnicos

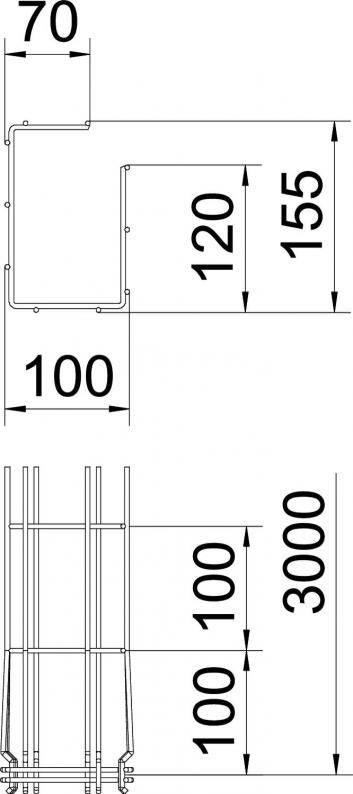

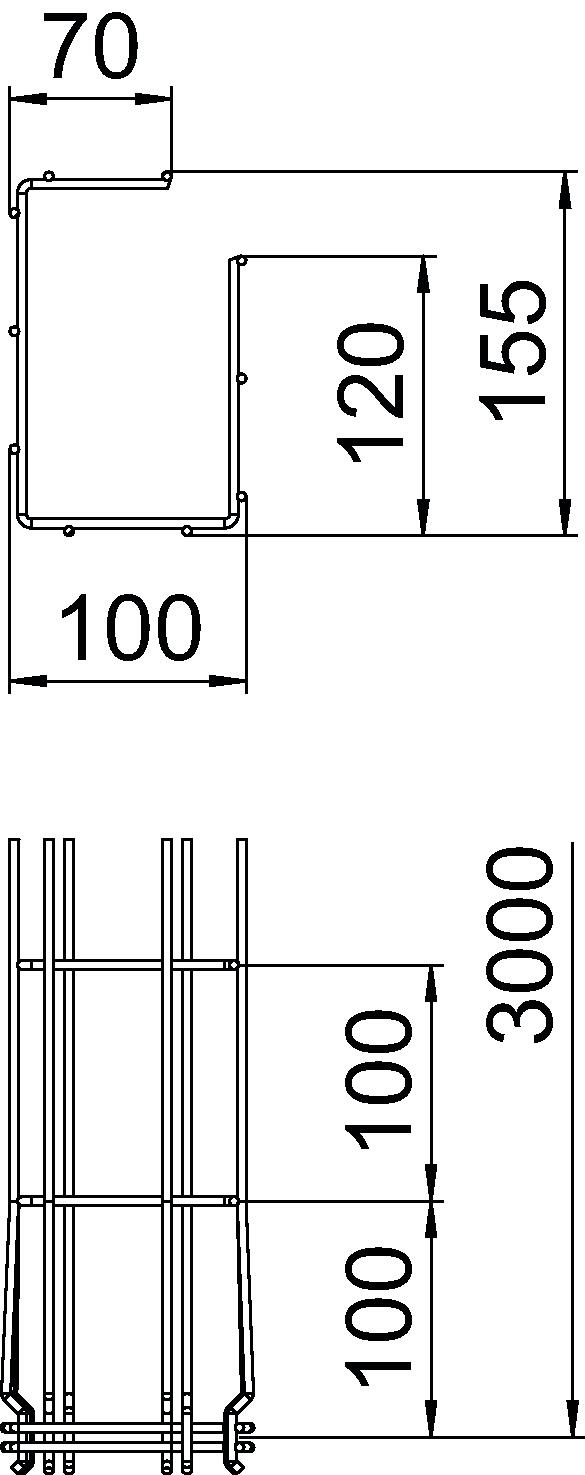

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 150 mm |
| Medida A | 120 mm |
| Medida B | 100 mm |
| Medida H | 155 mm |
| Medida C | 68 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 107 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 10700 mm² |
| Tabique separador integrado | Sin |
| Conector sin tornillos | sí |
| Forma de perfil | Forma G |
| Diámetro alambre | 3,9 mm |
| Dimensión | 150x100x3000 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie G-GRM |
Cargas
| Distancia de sujeción 1,0 m | 0,6 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,5 kN/m |
| Distancia de sujeción 2,0 m | 0,35 kN/m |
| Distancia de sujeción 2,5 m | 0,3 kN/m |
Datos medioambientales
2,7376 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 2,7376 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 2,7376 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
