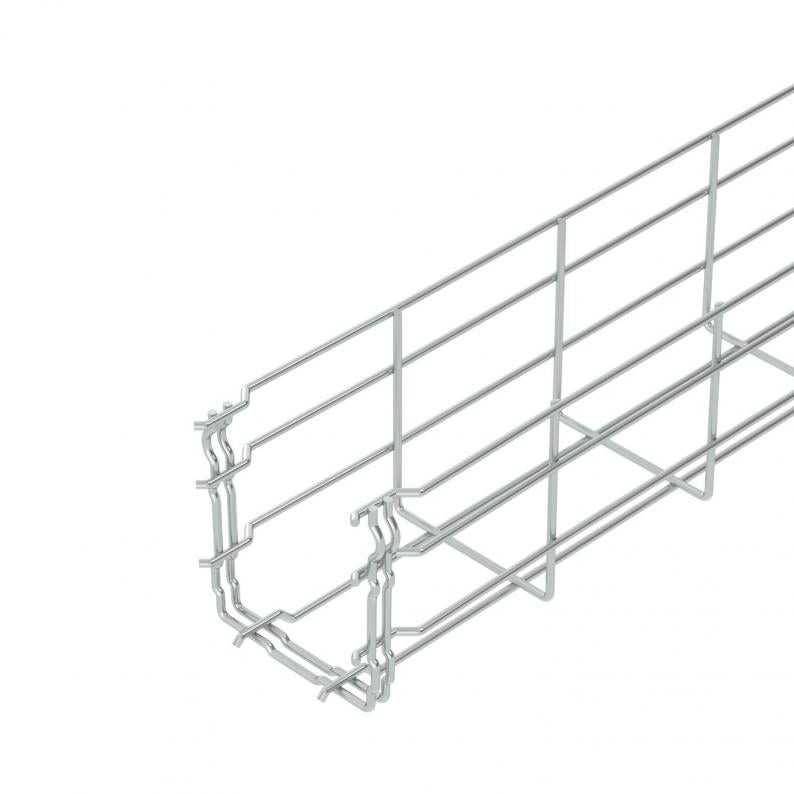

Bandeja de rejilla GR-Magic® 105 G
Tipo GRM 105 100 G
|Código 6002402
|EAN 4012196020270
Código / Tipo
Longitud
Ancho
Altura
Sección efectiva
Diámetro alambre
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja de rejilla con conexión rápida de ala 105 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.

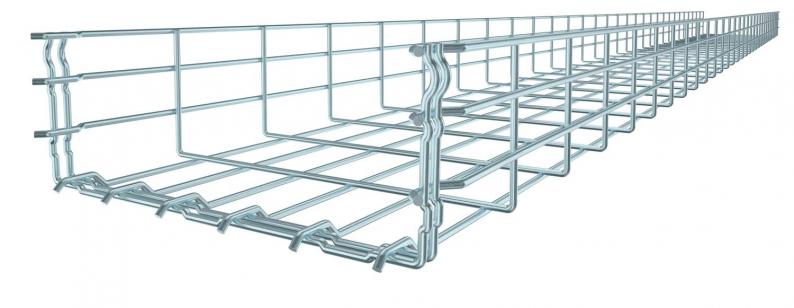

Para la bandeja de rejilla no se necesitan componentes adicionales, simplemente se engancha la una con la otra. El ancho de malla es de 50 x 100 mm.
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 105 mm |
| Medida B | 100 mm |
| Medida H | 108 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 82 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 8200 mm² |
| Tabique separador integrado | Sin |
| Conector sin tornillos | sí |
| Forma de perfil | Perfil U |
| Diámetro alambre | 3,9 mm |
| Dimensión | 105x100x3000 |
| Superficie | electrozincado |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie GRM |
Cargas
| Distancia de sujeción 1,0 m | 0,8 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,55 kN/m |
| Distancia de sujeción 2,0 m | 0,37 kN/m |
| Distancia de sujeción 2,5 m | 0,27 kN/m |
| Distancia de sujeción 3,0 m | 0,25 kN/m |
Datos medioambientales
1,8532 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,8532 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 1,8532 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (6)
Declaraciones (5)
Certificados (3)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Sección efectiva
Diámetro alambre
Código
GRM 105 100 G
3000
100
105
no
82
3,9
6002402
GRM 105 150 G
3000
150
105
no
130
3,9
6002404
GRM 105 200 G
3000
200
105
no
175
4,8
6002406
GRM 105 300 G
3000
300
105
no
268
4,8
6002408
GRM 105 400 G
3000
400
105
no
363
4,8
6002410
GRM 105 500 G
3000
500
105
no
459
4,8
6002415
GRM 105 600 G
3000
600
105
no
554
4,8
6002417
Ancho
Sección efectiva
Diámetro alambre
GRM 105 100 G
Código
6002402
Longitud
3000
Ancho
100
Altura
105
Mantenimiento de función
no
Sección efectiva
82
Diámetro alambre
3,9
GRM 105 150 G
Código
6002404
Longitud
3000
Ancho
150
Altura
105
Mantenimiento de función
no
Sección efectiva
130
Diámetro alambre
3,9
GRM 105 200 G
Código
6002406
Longitud
3000
Ancho
200
Altura
105
Mantenimiento de función
no
Sección efectiva
175
Diámetro alambre
4,8
GRM 105 300 G
Código
6002408
Longitud
3000
Ancho
300
Altura
105
Mantenimiento de función
no
Sección efectiva
268
Diámetro alambre
4,8
GRM 105 400 G
Código
6002410
Longitud
3000
Ancho
400
Altura
105
Mantenimiento de función
no
Sección efectiva
363
Diámetro alambre
4,8
GRM 105 500 G
Código
6002415
Longitud
3000
Ancho
500
Altura
105
Mantenimiento de función
no
Sección efectiva
459
Diámetro alambre
4,8
GRM 105 600 G
Código
6002417
Longitud
3000
Ancho
600
Altura
105
Mantenimiento de función
no
Sección efectiva
554
Diámetro alambre
4,8
