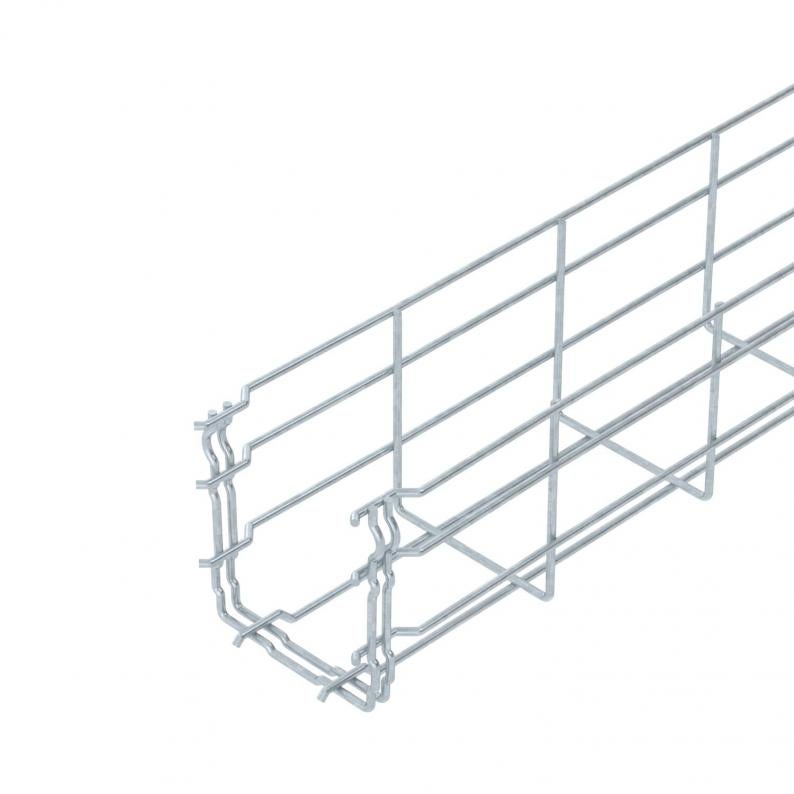

Bandeja de rejilla GR-Magic® 105FT
Tipo GRM 105 100 FT
|Código 6002431
|EAN 4012196021239
Código / Tipo
Longitud
Ancho
Altura
Sección efectiva
Diámetro alambre
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja de rejilla con conexión rápida de ala 105 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Para la bandeja de rejilla no se necesitan componentes adicionales, simplemente se engancha la una con la otra. El ancho de malla es de 50 x 100 mm.
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 105 mm |
| Medida B | 100 mm |
| Medida H | 108 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 82 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 8200 mm² |
| Tabique separador integrado | Sin |
| Conector sin tornillos | sí |
| Forma de perfil | Perfil U |
| Diámetro alambre | 3,9 mm |
| Dimensión | 105x100x3000 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie GRM |
Cargas
| Distancia de sujeción 1,0 m | 0,8 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,55 kN/m |
| Distancia de sujeción 2,0 m | 0,37 kN/m |
| Distancia de sujeción 2,5 m | 0,27 kN/m |
| Distancia de sujeción 3,0 m | 0,25 kN/m |
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Datos medioambientales
2,1665 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 2,1665 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 2,1665 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (7)
Declaraciones (4)
Certificados (5)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Sección efectiva
Diámetro alambre
Código
GRM 105 100 FT
3000
100
105
no
82
3,9
6002431
GRM 105 150 FT
3000
150
105
no
130
3,9
6002433
GRM 105 200 FT
3000
200
105
no
175
4,8
6002435
GRM 105 300 FT
3000
300
105
no
268
4,8
6002437
GRM 105 400 FT
3000
400
105
no
363
4,8
6002439
GRM 105 500 FT
3000
500
105
no
459
4,8
6002443
GRM 105 600 FT
3000
600
105
no
554
4,8
6002445
Ancho
Sección efectiva
Diámetro alambre
GRM 105 100 FT
Código
6002431
Longitud
3000
Ancho
100
Altura
105
Mantenimiento de función
no
Sección efectiva
82
Diámetro alambre
3,9
GRM 105 150 FT
Código
6002433
Longitud
3000
Ancho
150
Altura
105
Mantenimiento de función
no
Sección efectiva
130
Diámetro alambre
3,9
GRM 105 200 FT
Código
6002435
Longitud
3000
Ancho
200
Altura
105
Mantenimiento de función
no
Sección efectiva
175
Diámetro alambre
4,8
GRM 105 300 FT
Código
6002437
Longitud
3000
Ancho
300
Altura
105
Mantenimiento de función
no
Sección efectiva
268
Diámetro alambre
4,8
GRM 105 400 FT
Código
6002439
Longitud
3000
Ancho
400
Altura
105
Mantenimiento de función
no
Sección efectiva
363
Diámetro alambre
4,8
GRM 105 500 FT
Código
6002443
Longitud
3000
Ancho
500
Altura
105
Mantenimiento de función
no
Sección efectiva
459
Diámetro alambre
4,8
GRM 105 600 FT
Código
6002445
Longitud
3000
Ancho
600
Altura
105
Mantenimiento de función
no
Sección efectiva
554
Diámetro alambre
4,8
