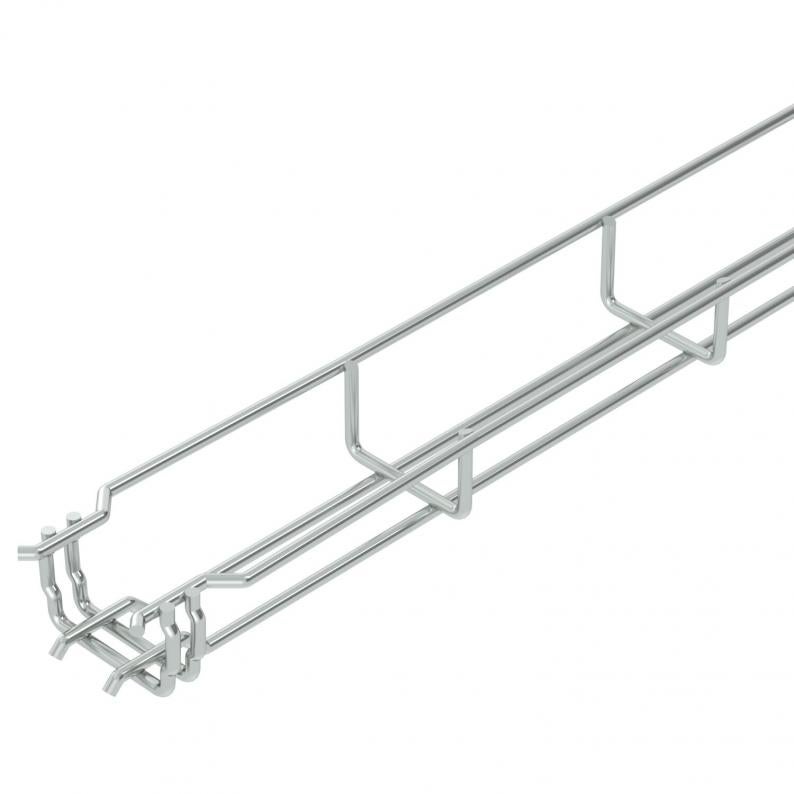

Bandeja de rejilla GR-Magic® 35 G
Tipo GRM 35 50 G
|Código 6000060
|EAN 4012195624813
Código / Tipo
Longitud
Ancho
Altura
Sección efectiva
Diámetro alambre
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja de rejilla con conexión de unión rápida de ala 35 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Para la bandeja de rejilla no se necesita ningún tipo de unión, simplemente se engancha un tramo con otro. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 35/50 = 20 x 100 mm).
Datos técnicos

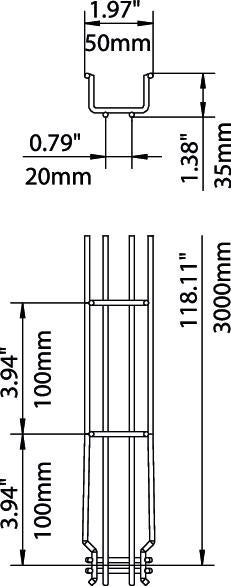

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 50 mm |
| Altura | 35 mm |
| Medida B | 52 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 9,4 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 1750 mm² |
| Tabique separador integrado | Sin |
| Conector sin tornillos | sí |
| Forma de perfil | Perfil U |
| Diámetro alambre | 3,9 mm |
| Dimensión | 35x50x3000 |
| Superficie | electrozincado |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Fijación a presión |
Cargas
| Distancia de sujeción 1,0 m | 0,25 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,11 kN/m |
| Distancia de sujeción 2,0 m | 0,1 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
0,8706 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Base de unidades EPD | 1 running metre + mounting system |
| EPD GWP (fuera de los límites del sistema) | 18.83 kg CO₂e |
| EPD GWP (fase de eliminación) | 1.97 kg CO₂e |
| EPD GWP (fase de fabricación) | 81.32 kg CO₂e |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,8706 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 0,8706 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (6)
Declaraciones (5)
Certificados (3)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Sección efectiva
Diámetro alambre
Código
GRM 35 50 G
3000
50
35
no
9,4
3,9
6000060
GRM 35 100 G
3000
100
35
no
23
3,9
6000062
GRM 35 150 G
3000
150
35
no
36,6
3,9
6000063
GRM 35 200 G
3000
200
35
no
50,1
3,9
6000064

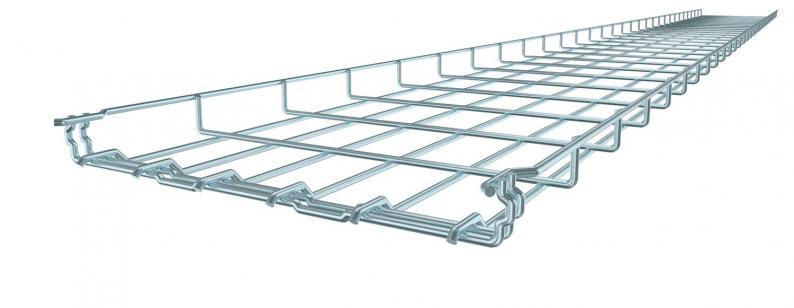

GRM 35 300 G
3000
300
35
no
71,3
4,8
6000066
Ancho
Sección efectiva
Diámetro alambre
GRM 35 50 G
Código
6000060
Longitud
3000
Ancho
50
Altura
35
Mantenimiento de función
no
Sección efectiva
9,4
Diámetro alambre
3,9
GRM 35 100 G
Código
6000062
Longitud
3000
Ancho
100
Altura
35
Mantenimiento de función
no
Sección efectiva
23
Diámetro alambre
3,9
GRM 35 150 G
Código
6000063
Longitud
3000
Ancho
150
Altura
35
Mantenimiento de función
no
Sección efectiva
36,6
Diámetro alambre
3,9
GRM 35 200 G
Código
6000064
Longitud
3000
Ancho
200
Altura
35
Mantenimiento de función
no
Sección efectiva
50,1
Diámetro alambre
3,9
GRM 35 300 G
Código
6000066
Longitud
3000
Ancho
300
Altura
35
Mantenimiento de función
no
Sección efectiva
71,3
Diámetro alambre
4,8
