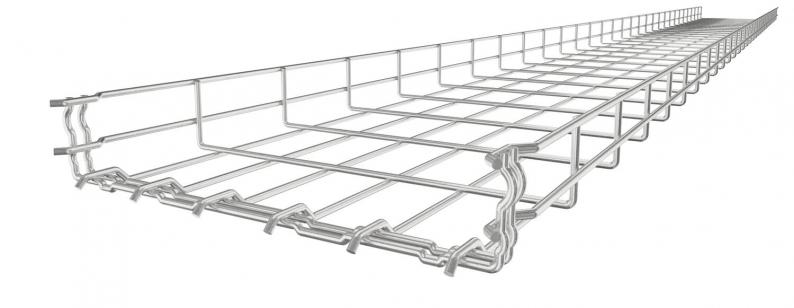

Bandeja de rejilla GR-Magic® 55 A4
Tipo GRM 55 300 A4
|Código 6001093
|EAN 4012195166078
Código / Tipo
6001093 / GRM 55 300 A4
Longitud
3000 mm
Ancho
300 mm
Altura
55 mm
Mantenimiento de función
sí
Sección efectiva
129 cm²
Diámetro alambre
4,8 mm
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja de rejilla con conexión de unión rápida de ala 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Para la bandeja de rejilla no se necesitan componentes adicionales, simplemente se engancha la una con la otra. El ancho de malla es de 50 x 100 mm (excepción GRM 55/50 = 20 x 100 mm).
Datos técnicos

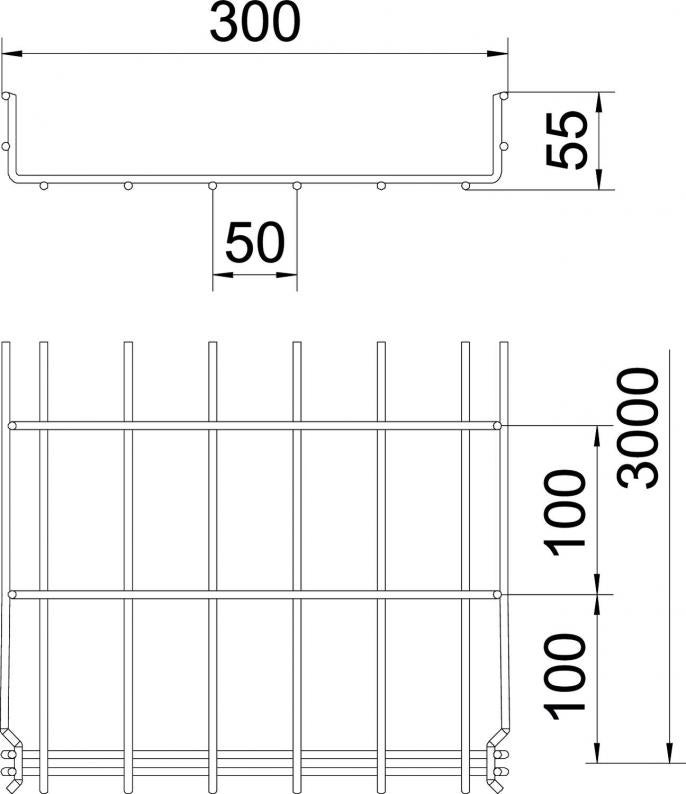

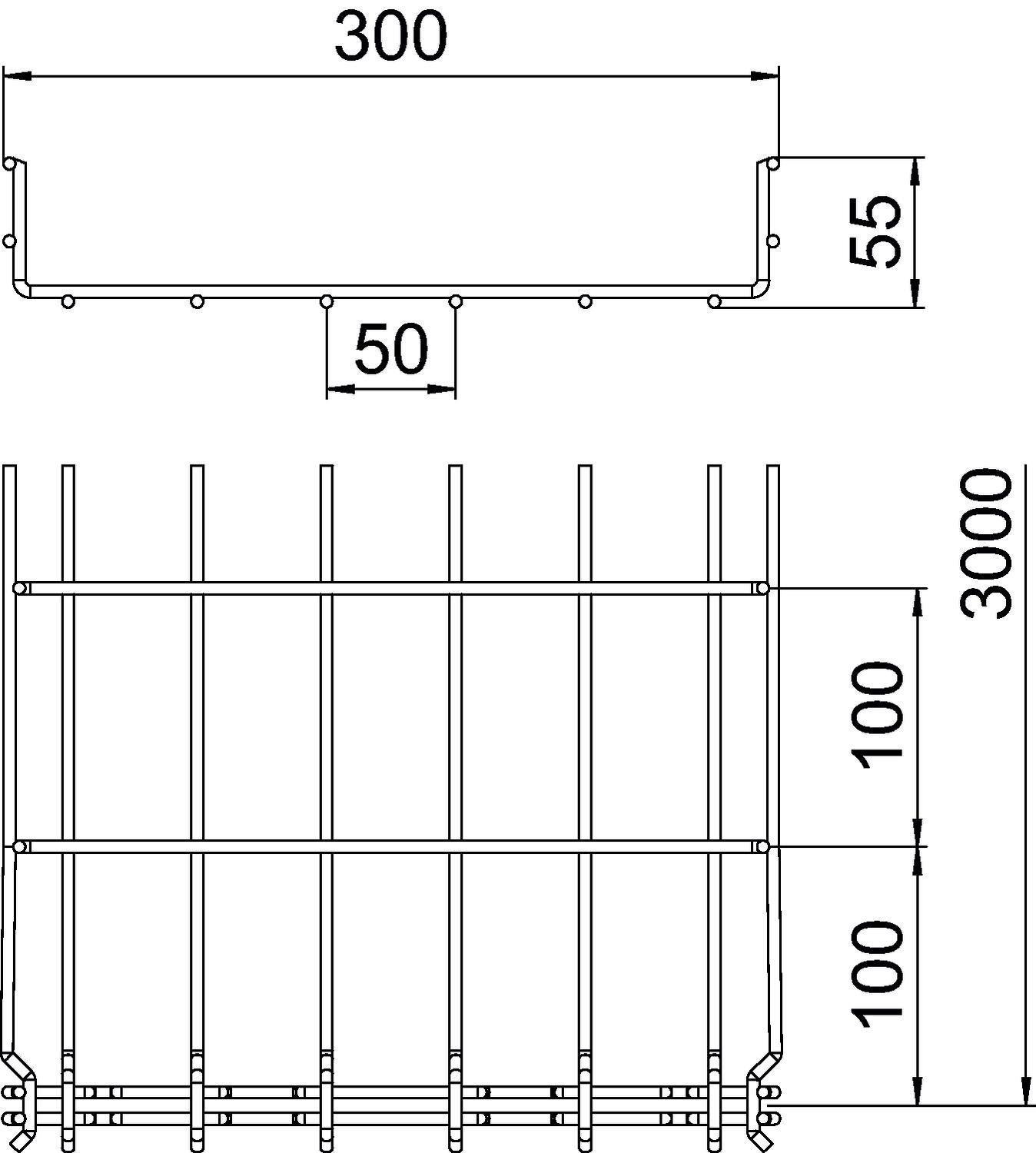

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 300 mm |
| Altura | 55 mm |
| Medida B | 300 mm |
| Medida H | 58 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 129 cm² |
| Acero inoxidable, barnizado | sí |
| Sección efectiva | 12900 mm² |
| Tabique separador integrado | Sin |
| Conector sin tornillos | sí |
| Forma de perfil | Perfil U |
| Diámetro alambre | 4,8 mm |
| Dimensión | 55x300x3000 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4401 |
| Color | acero inoxidable |
| Protección contra incendios | Mantenimiento de función construcción portante específica según el cable |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Fijación a presión |
Cargas
| Distancia de sujeción 1,0 m | 0,7 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,5 kN/m |
| Distancia de sujeción 2,0 m | 0,25 kN/m |
| Distancia de sujeción 2,5 m | 0,2 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
9,7685 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Base de unidades EPD | 1 running metre + mounting system |
| EPD GWP (fuera de los límites del sistema) | 18.83 kg CO₂e |
| EPD GWP (fase de eliminación) | 1.97 kg CO₂e |
| EPD GWP (fase de fabricación) | 81.32 kg CO₂e |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 9,7685 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,7685 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
