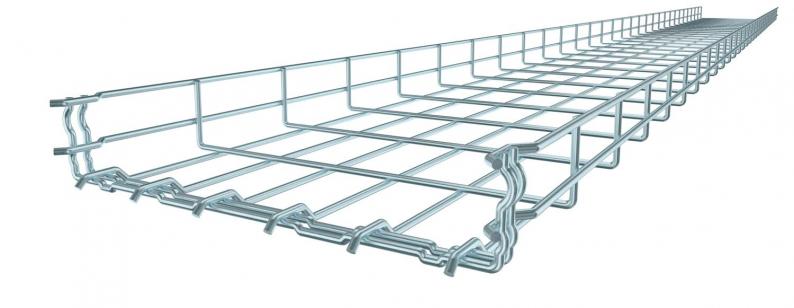

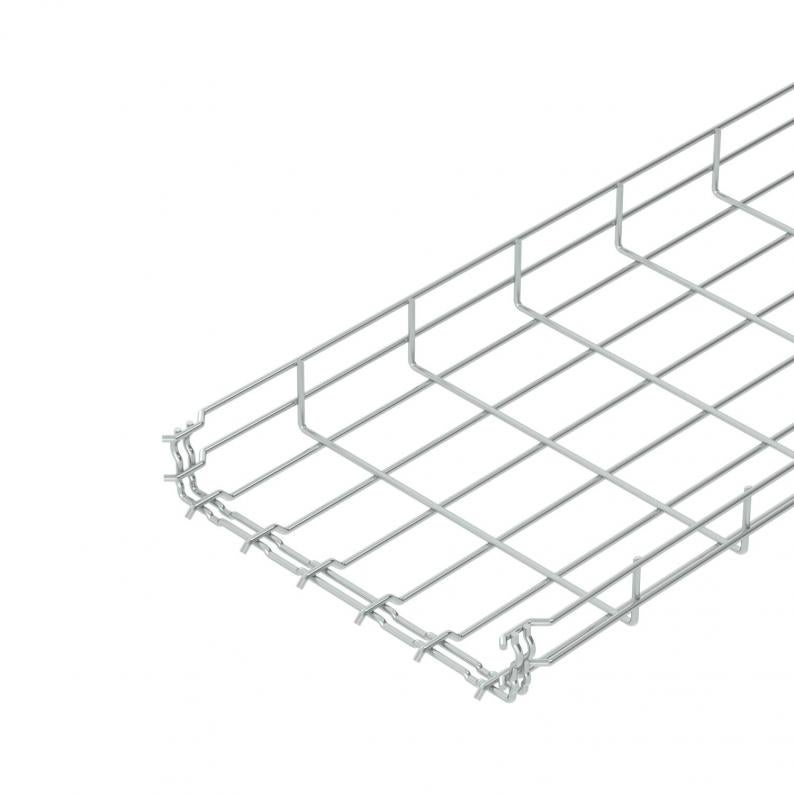

Bandeja de rejilla GR-Magic® 55 G
Ud. mín. envase: 3 m
m
Descripción
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Puede consultar información más exacta acerca de la clasificación UL en la correspondiente homologación.
Para la bandeja de rejilla no se necesita ningún tipo de unión, simplemente se engancha un tramo con otro. El ancho de malla es de 50 x 100 mm (excepción GRM 55/50 = 20 x 100 mm).
Testada para el mantenimiento de función según DIN 4102 parte 12 (tipo: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, ejecución y parámetros de montaje según certificado de prueba válido).
Testada para la instalación por encima de techos suspendidos de protección contra incendios (tipo: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, carga de fuego 30 minutos, ejecución y parámetros de montaje según informe pericial de seguridad contra incendio).
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 300 mm |
| Altura | 55 mm |
| Medida B | 300 mm |
| Medida H | 58 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 129 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 12900 mm² |
| Tabique separador integrado | Sin |
| Conector sin tornillos | sí |
| Forma de perfil | Perfil U |
| Diámetro alambre | 4,8 mm |
| Dimensión | 55x300x3000 |
| Superficie | electrozincado |
| Material | Acero |
| Color | zinc |
| Protección contra incendios | Mantenimiento de función construcción portante específica según el cable, Instalación de protección contra incendios |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie GRM |
Cargas
| Distancia de sujeción 1,0 m | 0,7 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,5 kN/m |
| Distancia de sujeción 2,0 m | 0,25 kN/m |
| Distancia de sujeción 2,5 m | 0,2 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 3,5764 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 3,5764 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
